BGS technic Autóvillamossági vezetékkövető és zárlatkereső műszer, 12–24 V, szakadásvizsgáló (BGS 6644)

Autók, teherautók és egyéb 12 vagy 24 V-os járművek elektromos hibáinak felderítéséhez készült elektronikus vezetékkövető, zárlatkereső és kábelszakadás-vizsgáló műszer. A BGS technic 6644 segítségével az elektromos vezetékek nyomvonala a szigetelés megbontása nélkül követhető, így jelentősen megkönnyítheti a kábelkötegekben kialakuló hibák felkutatását.

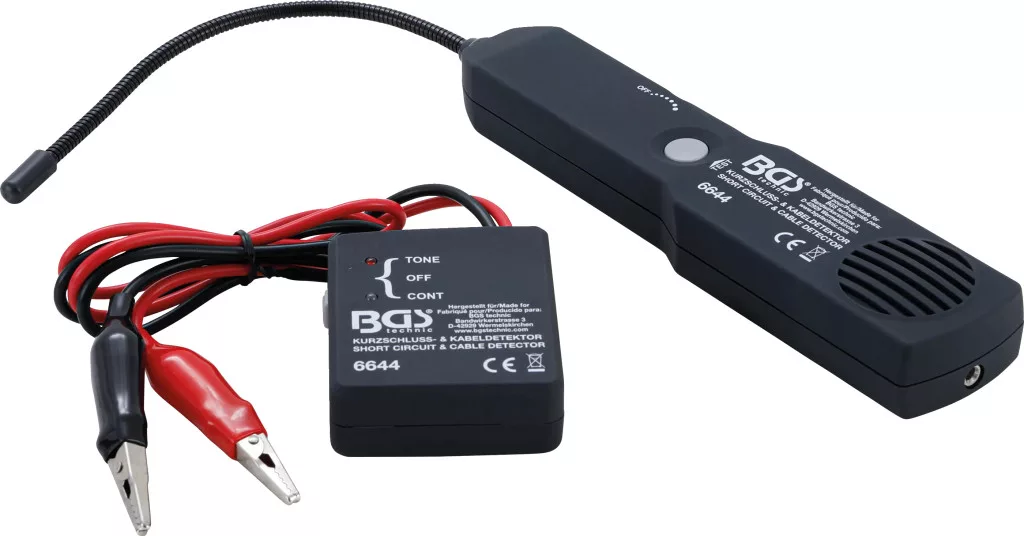

A műszer külön jeladóval és vevőegységgel működik. A jeladó vizsgálójelet juttat a megfelelően előkészített áramkörbe, amelyet a vevő érzékelőszondája a vezeték mentén követni tud. A készülék a jelet hangjelzéssel teszi felismerhetővé, így a szerelő könnyebben megtalálhatja a keresett vezetéket vagy a hibás vezetékszakaszt.

Különösen hasznos, amikor egy jármű kábelkötegében több azonos színű vagy nehezen azonosítható vezeték fut egymás mellett. A hajlítható érzékelőszonda lehetővé teszi a nehezen hozzáférhető helyek vizsgálatát, míg az állítható érzékenység segít a vizsgálójel pontosabb követésében.

Miért érdemes ezt a modellt választania?
Vezetékkövetés szigetelésbontás nélkül: a kábel nyomvonala a vezeték megsértése nélkül azonosítható.
Zárlat- és szakadáskeresés: segítséget nyújt rövidzárlatok és megszakadt elektromos vezetékek hibakereséséhez.
12 és 24 V-os járművekhez: személyautók, teherautók és más megfelelő egyenáramú járműelektromos rendszerek vizsgálatához.
Állítható vevőérzékenység: a vételi érzékenység a vizsgált kábel helyzetéhez és a körülményekhez igazítható.
Hajlítható érzékelőszonda: megkönnyíti a vezetékek követését szűk szerelési helyeken és nehezen hozzáférhető kábelkötegekben.

Felhasználási területek
Autóvillamossági hibakeresés: hibás vagy megszakadt vezetékek felkutatása.
Zárlatkeresés: rövidzárlatok helyének behatárolása a megfelelő járműelektromos áramkörökben.
Kábelköteg-vizsgálat: vezetékek nyomvonalának azonosítása a kábelköteg megbontása nélkül.
Utólagos elektromos szerelések: megfelelő 12–24 V-os rendszerek vezetékeinek ellenőrzése.
Járműkarbantartás: világítási és egyéb egyenáramú áramkörök hibáinak felderítése.

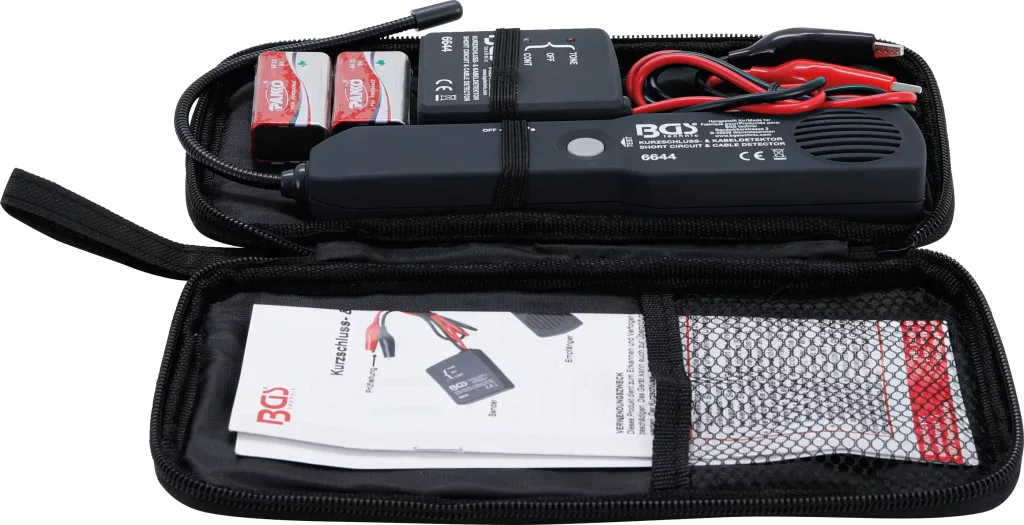

Készlet tartalma
1 db jeladóegység vizsgálóvezetékekkel és csipeszes csatlakozókkal
1 db vevőegység hajlítható érzékelőszondával

Főbb műszaki adatok
Márka: BGS technic
Cikkszám: 6644
Terméktípus: autóvillamossági vezetékkövető és zárlatkereső műszer
Funkciók: vezetékkövetés, rövidzárlat- és szakadáskeresés
Alkalmazási terület: 12 és 24 V-os egyenáramú járműelektromos rendszerek
Maximálisan megengedett vizsgálati feszültség: 42 V DC
Jelzés: hangjelzés
Vevő érzékenysége: állítható
Érzékelő: hajlítható szonda
Készlet: jeladó és vevőegység
Bruttó csomagolási tömeg: 362 g
Csomagolási méret: 263 × 123 × 43 mm

Fontos használati tudnivaló
A műszer kizárólag megfelelő egyenáramú rendszerek vizsgálatára szolgál. 42 V DC feletti feszültségre, váltakozó feszültségre és hálózati 230 V-os áramkörökre nem csatlakoztatható.

Gyújtásrendszerek alkatrészein és áramkörein nem használható. Vizsgálat előtt az érzékeny elektronikus vezérlőegységeket, légzsákrendszereket és más, elektromos impulzusokra érzékeny alkatrészeket a járműgyártó javítási előírásainak megfelelően le kell választani.

A vizsgálat befejezése után minden leválasztott csatlakozást és elektromos egységet megfelelően vissza kell állítani.
