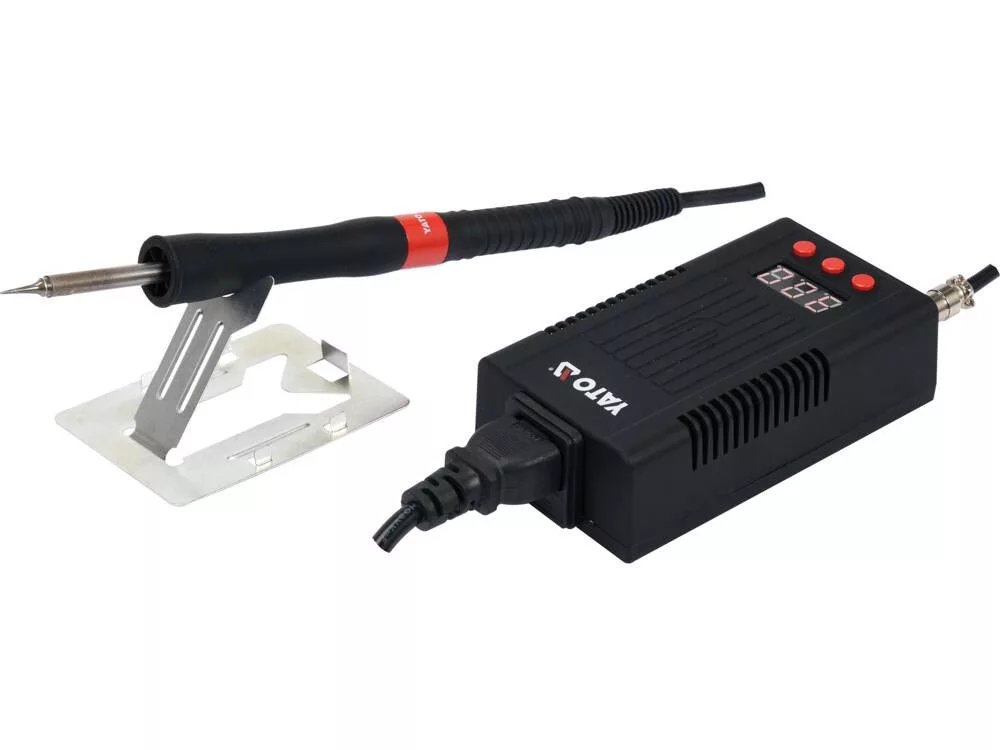

YATO forrasztó állomás 75W (YT-82461)

Az YT-82461 forrasztóállomás digitális LED-kijelzővel, hőmérséklet-szabályozással és hőmérséklet-kalibrációs funkcióval beépített fűtőelemmel ellátott forrasztóheggyel való használatra lett tervezve. A T12 típusú forrasztóhegy egy kerámiába süllyesztett ellenálláshuzal, hőmérséklet-érzékelő és kiváló minőségű forrasztóhegy kombinációja. A beépített nyílhegy kialakítása lehetővé teszi a gyors felfűtést és a nagyon gyors hőmérséklet-stabilizáló hatást. A Yato állomás egyike azon keveseknek a piacon, amely a fűtőelem és a hőmérséklet-érzékelő élettartamának meghosszabbítására szolgáló kiegészítő funkcióval rendelkezik, ami jelentősen javítja az integrált kialakítású forrasztóhegy gazdaságosságát. A forrasztópáka lombikja lehetővé teszi a forrasztóhegyek gyors cseréjét, nagyon kellemes tapintású, és a markolat egyik legkisebb megfogási távolsága jellemzi a forrasztóponttól, ami nagyon hasznos a precíziós munkák során.

teljesítmény: 75W

hőmérséklet-tartomány: 90 - 480°C

hőmérsékleti pontosság: +- 2°C

hőmérséklet-stabilizálás

hőmérséklet-kalibrálás

ki-be kapcsoló gomb az elülső oldalon

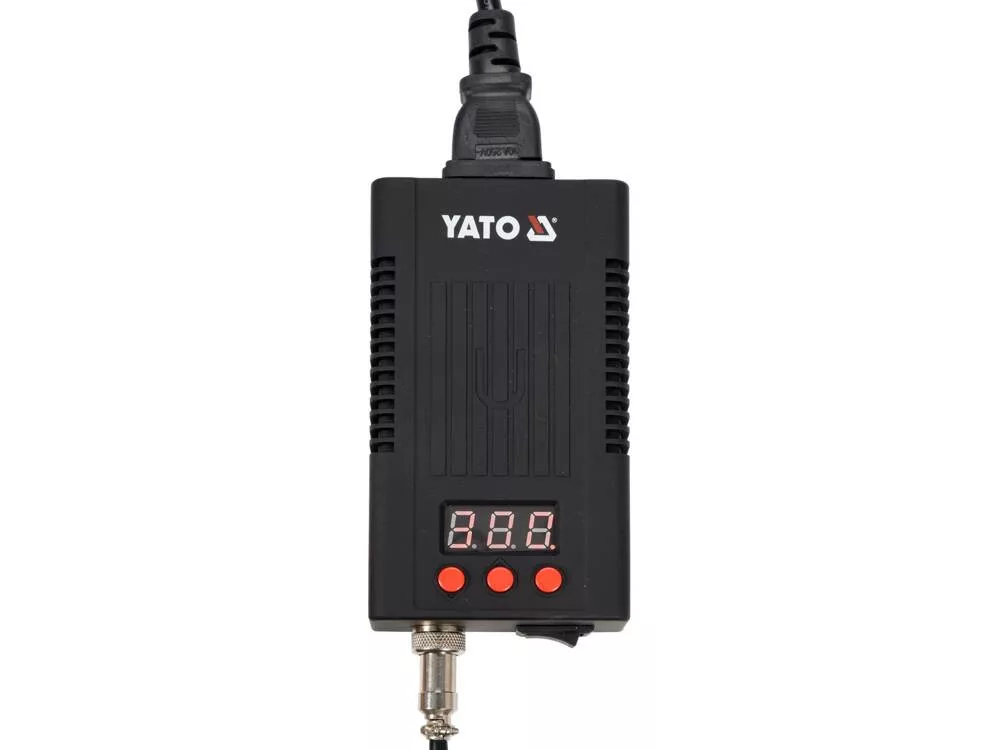

A piros LED háttérvilágítással ellátott digitális kijelző tájékoztat a következőkről:

a nagyvitorla beállított, majd tényleges hőmérsékletéről

a hőmérséklet-kalibrációs funkció beállításairól

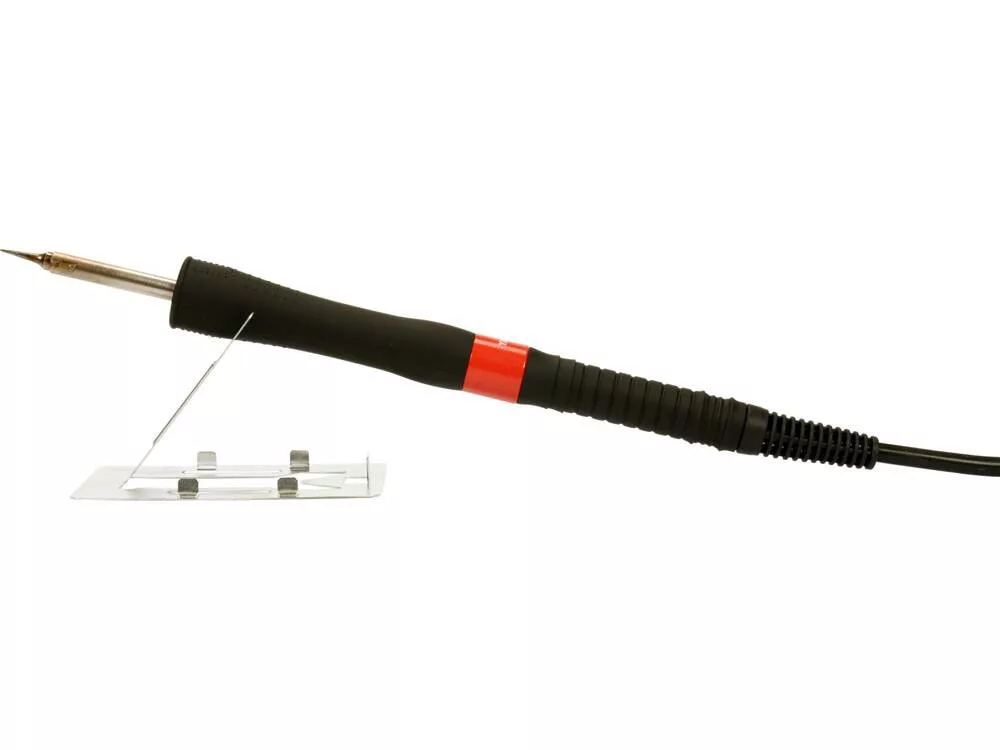

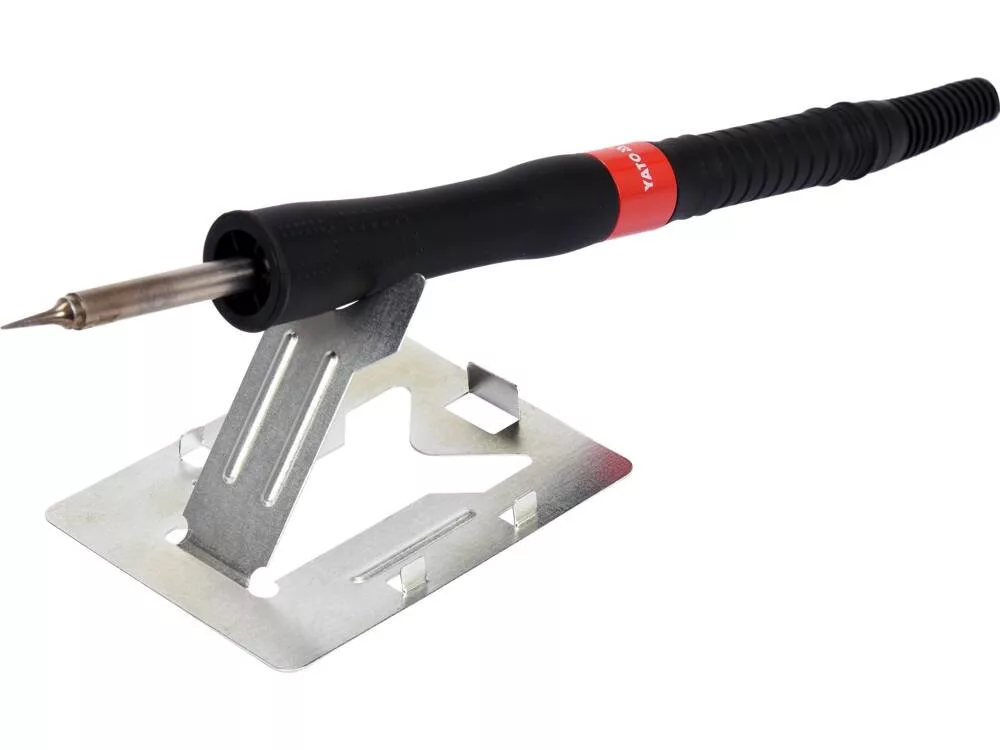

Forrasztólombik:

a fűtőberendezés üzemi feszültsége: 24V-ig

a forrasztóhegy típusa: T12

gyorsan cserélhető hegy

a forrasztóhegybe integrált fűtőelem és hőmérsékletérzékelő

kiváló minőségű műanyagból készült karcsú fogantyú

Rövid távolság a fogantyú és a forrasztási pont között: a forrasztóhegy mindössze 45 mm-es kiálló része

Hőálló, rugalmas kábel

kábelhossz: 1,05 m

A forrasztópáka súlya forrasztóheggyel és vezetékkel együtt: kb. 65 g

T12-ILS forrasztóhegy tartozék - precíziós munkához, a hegy átmérője mindössze 0,15 mm



Az YT-82461 forrasztóállomás kb. 20 másodperc alatt melegszik fel 350°C üzemi hőmérsékletre, míg a beállítás kb. 85%-ára, ebben az esetben kb. 300°C-ra 7 másodperc alatt.



T12 nyílhegyek - előnyök és hátrányok, valamint az energiagazdálkodás hatása az élettartamra:



A forrasztóhegyek integrált kialakításának egyik legnagyobb előnye a forrasztóhegy és a hőmérséklet-érzékelő közötti légellenállás problémájának kiküszöbölése. A T12 típusú forrasztóhegyekben a hőmérséklet-érzékelő a fűtőelemmel* sorba van kötve, és a forrasztóhegyben, annak hegyéhez a lehető legközelebb helyezkedik el. Így a hőmérséklet bármilyen változását, pl. nagyméretű alkatrészek forrasztásakor, szinte azonnal érzékeli a hőmérséklet-stabilizáló funkció, amely valós időben állítja be a készülék teljesítményét a beállított beállítás fenntartása érdekében.**



Egy másik, sok felhasználó által nagyra értékelt előny a forrasztóhegy cseréjének gyorsasága, sőt az a lehetőség, hogy a forrasztóhegy cseréjét nem kell megvárni, amíg a hegy lehűl. Ehhez elegendő a felhevített hegyet hőálló anyaggal megfogni és kicsúsztatni a forrasztólombikból.



A hőmérséklet-érzékelő és a fűtőelem soros összekapcsolása kétségtelenül számos előnnyel jár, de hátránya is van, hogy csökkenti magának az érzékelőnek az élettartamát. A Yato YT-82461 forrasztóállomás azon kevesek egyike a piacon, amely egy olyan speciális funkcióval rendelkezik, amely korlátozza az ilyen megoldás negatív hatásait:



A hegy újramelegítésének utolsó fázisában az állomás szoftvere fokozatosan csökkenti a fűtőberendezés teljesítményét, mielőtt az elérné a beállítás 100%-át. Például 350°C-os hőmérséklet-beállítás esetén az állomás a beállítás kb. 85%-áig teljes teljesítményen működik, majd az utolsó 15%-ban fokozatosan csökkenti ezt a teljesítményt. Ez a fajta vezérlés korlátozza a teljesítményhullámok negatív hatását magára az állomásra és a nagyvitorla elemekre egyaránt. Az intelligens teljesítményszabályozás a hőmérséklet-stabilizáló funkció pontos működésére is pozitív hatással van.



Egyéb funkciók:



A hőmérséklet-stabilizáló funkció lehetővé teszi a forrasztóhegy előre beállított hőmérsékletének fenntartását különböző hőigényű körülmények között, a megfelelő forrasztási varrat elkészítése érdekében. A forrasztandó alkatrész méretétől és a forrasztási mezőtől függően a forrasztóhegy több vagy kevesebb hőt ad le, és a készülék a beépített hegyhőmérséklet-érzékelő segítségével folyamatosan leolvassa az aktuális értéket, és összehasonlítja a beállított hőmérséklettel, majd a beállított hőmérséklet fenntartásához szükséges mértékben növeli vagy csökkenti az energiafogyasztást.



A hőmérséklet-kalibrálási funkció lehetővé teszi a lándzsahegybe épített hőmérséklet-érzékelő kalibrálását. A nagyvitorla minőségétől, méretétől és kopottságától függően az igényes felhasználó maga is kalibrálhatja az érzékelőt egy hőmérsékletmérő eszköz segítségével. A helyes leolvasás nemcsak a hőmérséklet stabilitására van pozitív hatással, hanem a tapasztalt felhasználónak segít elkerülni a nyomtatott áramköri csatlakozó túlmelegedésének hibáját is.



Figyelem!



*A T12 nyílhegyekben lévő hőmérséklet-érzékelő sorba van kötve az ellenálláshuzal/fűtőtesttel, és a vezérlőáramkörrel való kommunikáció a fűtőtestet ellátó vezetékeken keresztül történik. Jellemzően az ilyen típusú kivitelben egy speciális vezérlőáramkör kevesebb mint egy ezredmásodpercre lekapcsolja a fűtőegység áramellátását, leolvassa a nyílhegy csúcsának hőmérsékletét, és szükség szerint folyamatosan beállítja az áramfogyasztási paramétereket. Ez egy ciklikus folyamat, amely normál működés közben nem észlelhető, és amelynek hatására stabilizálódik a nyílhegy csúcsának hőmérséklete.



**Hasonlításképpen, a hőmérséklet stabilizálása a fűtőelemmel és csúszócsúccsal ellátott lombik kialakítású eszközöknél a légellenállás hatására késleltetett. A nyílhegy és a fűtőelem közötti szabad térben lévő levegőnek is fel kell melegednie vagy le kell hűlnie, ami tovább hosszabbítja a fűtőelembe épített hőmérséklet-érzékelő válaszidejét. A stabilizáció, különösen a régebbi konstrukciókban, ahol a hőmérséklet-érzékelő a fűtőelem közepébe volt beépítve, lassú volt. A modern lombikok, mint például az YT-82456, YT-82458 és YT-82459, új generációs fűtőelemekkel rendelkeznek, amelyek speciális alakúak, és a hőmérséklet-érzékelő a fűtőelem végén helyezkedik el. Így a nyílhegy jól tapad a fűtőtesthez, és a levegő ellenállásának a stabilizáló funkcióra gyakorolt hatása minimálisra csökken.• teljesítmény: 75W
• hőmérséklet-tartomány: 90 - 480°C
• hőmérsékleti pontosság: +- 2°C
• hőmérséklet-stabilizálás
• hőmérséklet-kalibrálás
• ki-be kapcsoló gomb az elülső oldalon
• a nagyvitorla beállított, majd tényleges hőmérsékletéről
• a hőmérséklet-kalibrációs funkció beállításairól
• a fűtőberendezés üzemi feszültsége: 24V-ig
• a forrasztóhegy típusa: T12
• gyorsan cserélhető hegy
• a forrasztóhegybe integrált fűtőelem és hőmérsékletérzékelő
• kiváló minőségű műanyagból készült karcsú fogantyú
• Rövid távolság a fogantyú és a forrasztási pont között: a forrasztóhegy mindössze 45 mm-es kiálló része
• Hőálló, rugalmas kábel
• kábelhossz: 1,05 m
• A forrasztópáka súlya forrasztóheggyel és vezetékkel együtt: kb. 65 g
• T12-ILS forrasztóhegy tartozék - precíziós munkához, a hegy átmérője mindössze 0,15 mm
