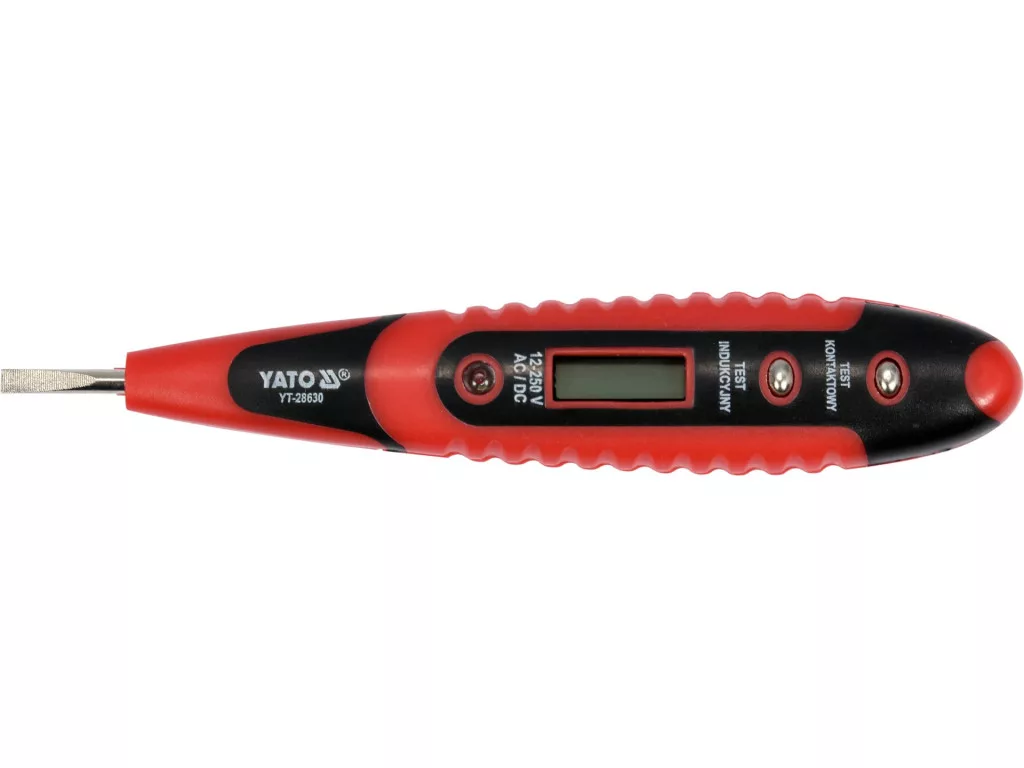

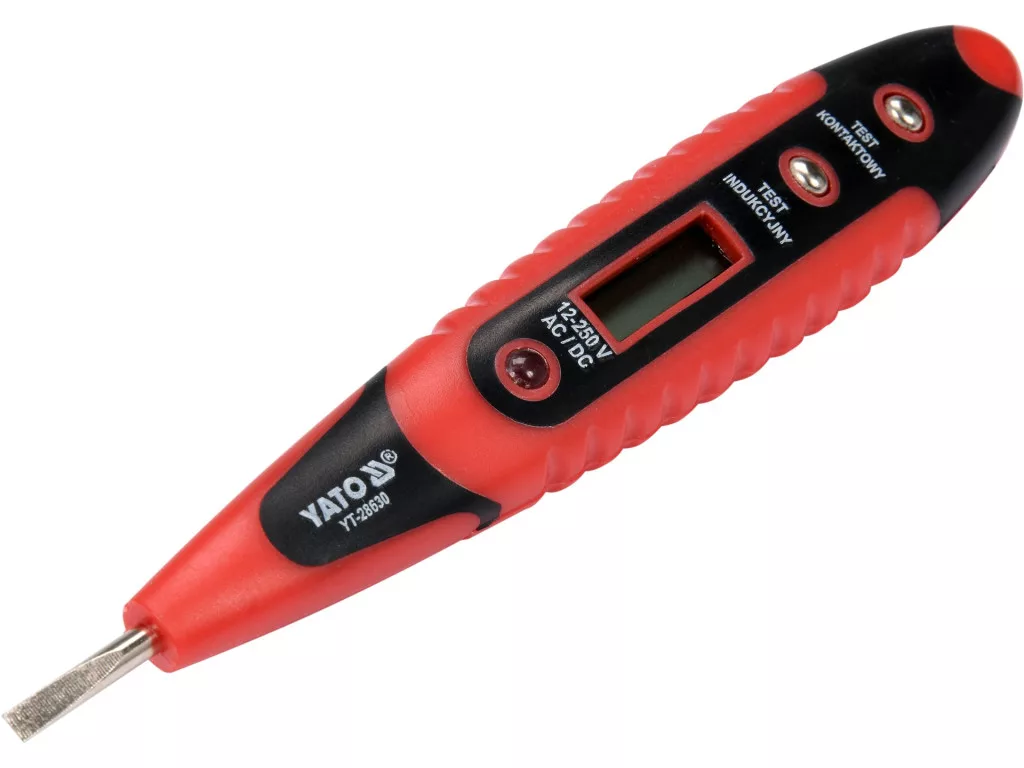

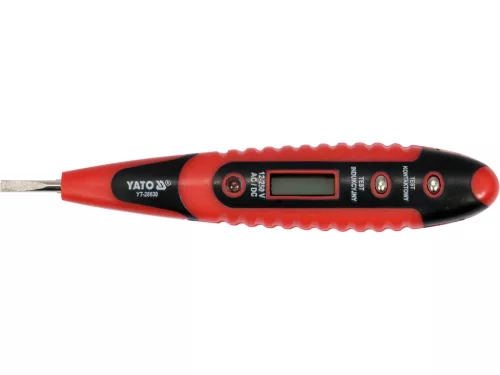

YATO Voltmérő digitális (YT-28630)

Az YT-28630 elektromos kijelző LCD-kijelzővel lehetővé teszi a váltakozó és egyenáramú elektromos feszültség jelenlétének megállapítását, a váltakozó feszültség indukciós módszerrel történő érzékelését, valamint a vezeték folytonossági vizsgálatát. A feszültség jelenlétét az LCD-kijelzőn megjelenő jelzés és egy LED világítása jelzi.



A kijelző funkciói:

AC és DC feszültség érzékelése érintéses módszerrel: 12 - 250 V

Váltakozó feszültség érzékelése induktív módszerrel

kábel folytonossági vizsgálat



Műszaki adatok:

teljes hossz: 145 mm

pengeszélesség: 3,0 mm

háttérvilágítású LCD-képernyő a mérési eredmények megjelenítésével tartományokban legfeljebb: 12, 36, 55, 110 és 220 voltig

jelzőlámpás kijelző (LED)

tápegység: 3x1,5 V; LR41



Érintkezési módszer: A készüléket a következő eszközökkel lehet csatlakoztatni: 1.2.1.1:



A hegyet feszültség alatt álló áramkörre kell helyezni. A kijelzőn megjelennek a feszültségértékek, és egy világító dióda jelzi az alkatrészen átfolyó elektromos áramot. A kijelzőn megjelenik a vizsgált áramkör legmagasabb feszültségtartománya és az összes alacsonyabb tartomány, pl. egy 230 V-os háztartási aljzat feszültségének mérésekor a kijelzőn [12, 36, 55, 110, 220] jelenik meg, ami 220 V feletti feszültséget jelez. A kijelző a váltakozó áramú hullámformák megfelelő feszültségtartományait jelzi, miközben lenyomva tartja az "Érintésvizsgálat" mezőt. Egyenáramú hullámformák esetén a helyes tartományok akkor jelennek meg, ha lenyomva tartjuk az "Indukciós teszt" mezőt.



Induktív módszer:



Ez a módszer lehetővé teszi a váltakozó feszültség érzékelését egy szigetelt kábelben. Ehhez tegye az ujját az "Indukciós teszt" mezőre, és vigye a hegyét a szigetelt vezető közelébe. Az LCD kijelzőn megjelenő villám szimbólum jelzi a feszültség jelenlétét. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos kábelben lévő szakadás "érintésmentes" érzékelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését.



Egy kábel folytonosságának ellenőrzése:



A kábel folytonosságának ellenőrzése úgy történik, hogy a tesztelő pengéjét a kábel egyik végére helyezzük, majd az "Érintéses teszt" mezőt lenyomva tartva megfogjuk a kábel másik végét. A LED világítása jelzi a vizsgált vezeték folytonosságát. Ezzel a módszerrel tilos feszültség alatt álló vezetékek vagy elektromos áramkörben lévő vezetékek folytonosságát ellenőrizni.• AC és DC feszültség érzékelése érintéses módszerrel: 12 - 250 V
• Váltakozó feszültség érzékelése induktív módszerrel
• kábel folytonossági vizsgálat
• teljes hossz: 145 mm
• pengeszélesség: 3,0 mm
• háttérvilágítású LCD-képernyő a mérési eredmények megjelenítésével tartományokban legfeljebb: 12, 36, 55, 110 és 220 voltig
• jelzőlámpás kijelző (LED)
• tápegység: 3x1,5 V; LR41
