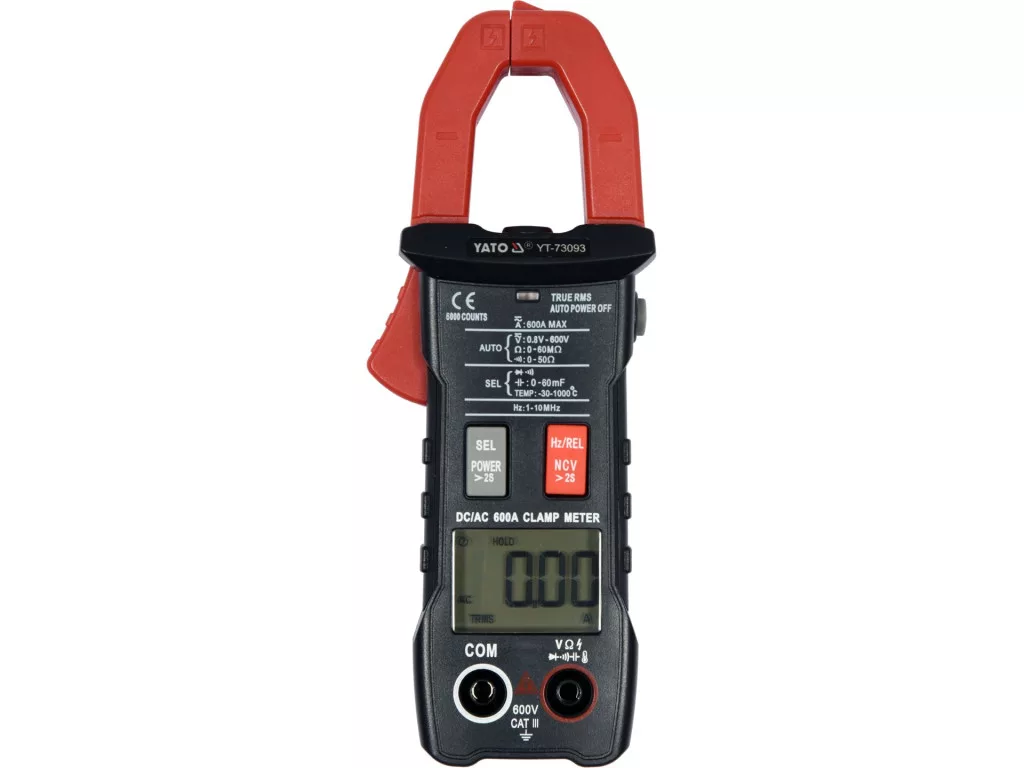

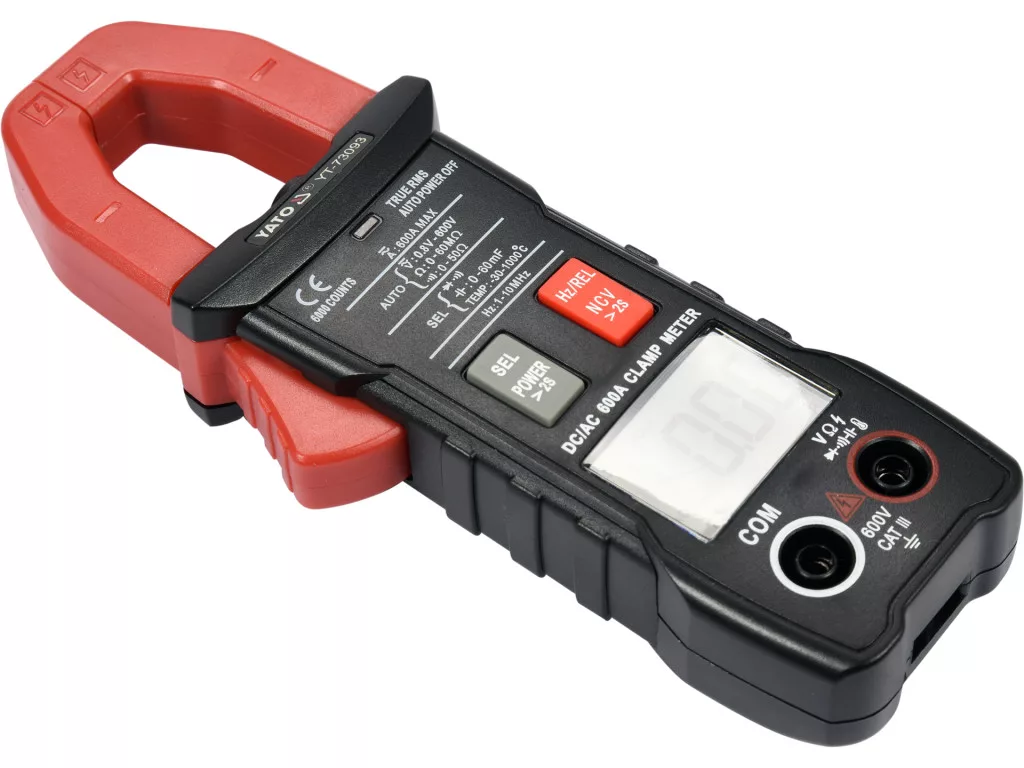

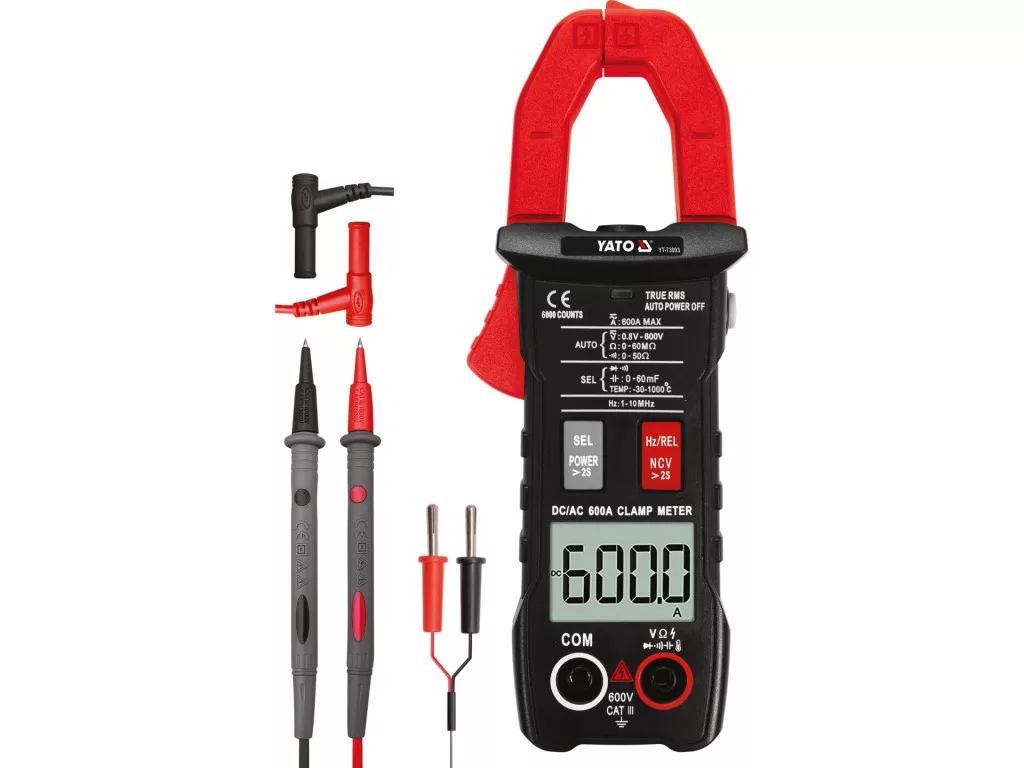

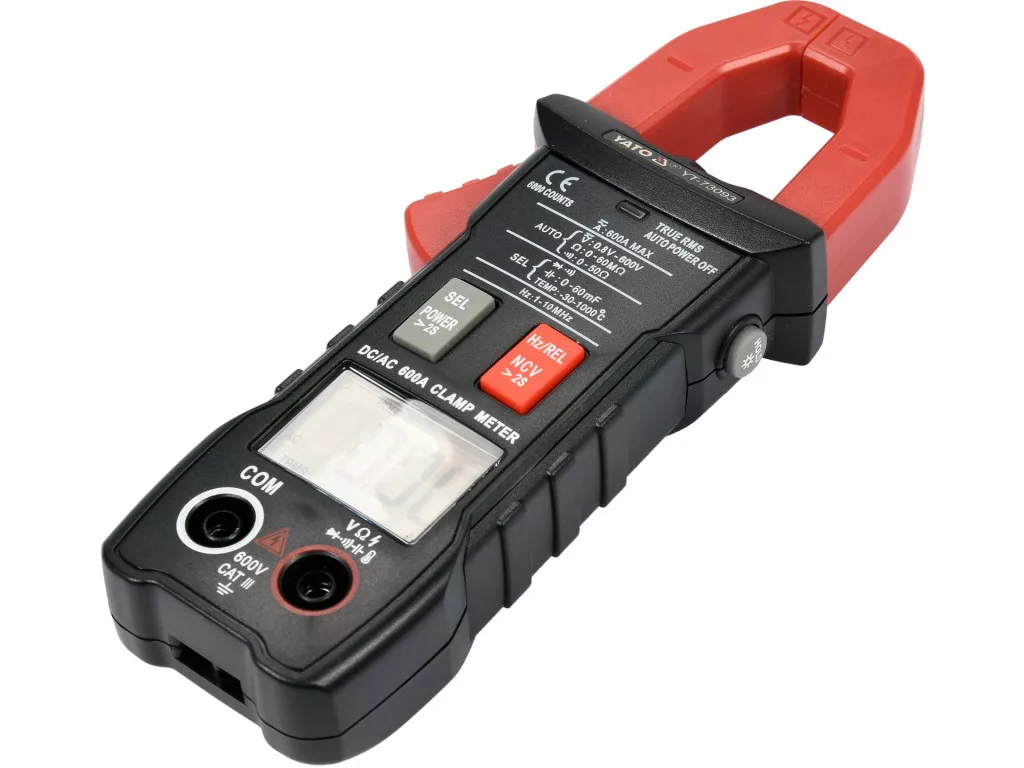

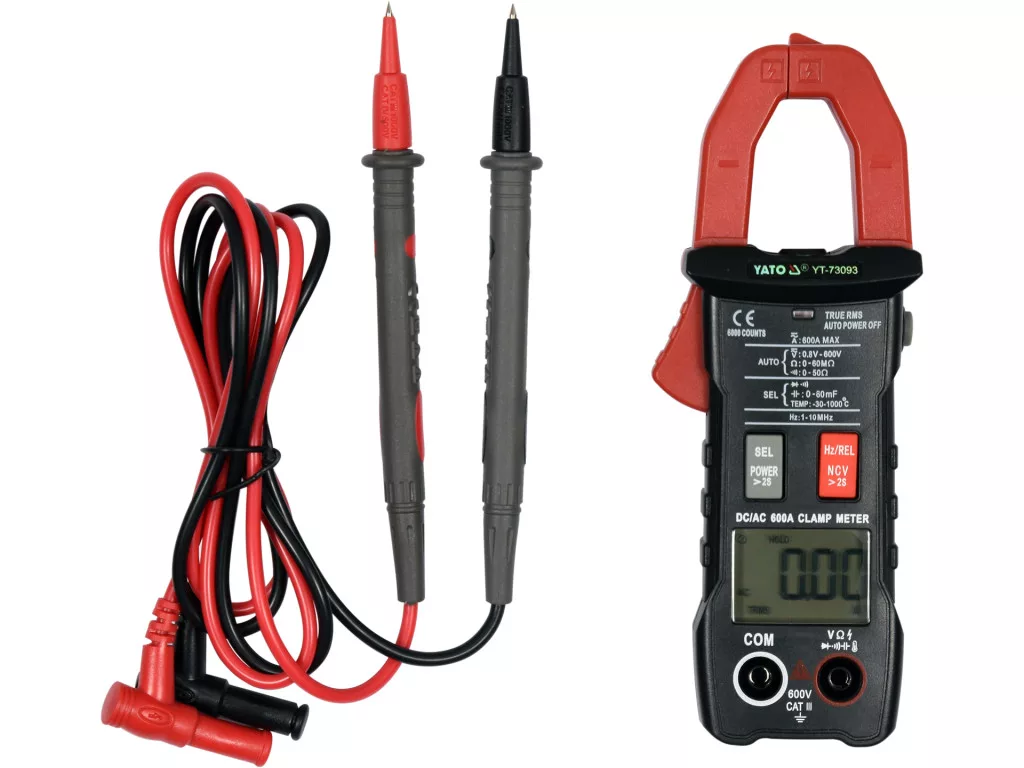

YATO Lakatfogó multiméter TRUE RMS AC/DC 600A (YT-73093)

Az YT-73093 univerzális bilincsmérő az egyes mérések automatikus tartományával lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit. A mérőműszer olyan mérőcsipeszekkel lett felszerelve, amelyek lehetővé teszik az egyen- és váltakozó áram mérését egyetlen vezetékben a beépített HALL érzékelő segítségével. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.



Megjegyzés: Az egyenáram mérésére alkalmas mérők, köztük az YT-73093, Hall-érzékelőt használnak, amely a mágneses térerősség értékét méri. A Föld mágneses mezeje természetes módon fordul elő, következésképpen az egyenáramú erősségmérő mérési értékei nem nulla értékűek. Az egyenáramú intenzitás mérése előtt a mérőt minden alkalommal a vizsgált kábel közelébe kell vinni, a REL gomb segítségével nullázni kell, majd rá kell szorítani a vizsgált kábelre, és az eredményt le kell olvasni.



Alapvető mérések:

Váltakozó áramú feszültség mérése: 0-600 V, VALÓS EFFEKTÍV ÉRTÉKEK

Egyenfeszültségmérés: EGYENÁRAM 0-600 V

váltakozó áram mérése: 0-600 A, VALÓS EFFEKTÍV ÉRTÉKEK

Egyenáram mérése: egyenáram 0-600 A, valódi effektív értékek EGYENÁRAM 0-600 A

ellenállásmérés: 0-60 MΩ

diódateszt:IF 5 mA,UR 3 V

áramkör folytonossági teszt: 0-50 Ω



További mérések:

0-60 mF

frekvenciamérés: 0-10 Mhz

hőmérsékletmérés: -30 és 1000 °C között

érintésmentes váltakozó feszültség érzékelés: NCV



Mérési pontosságok:



Példa a pontosság meghatározására a váltakozó áramú mérésnél. Számítás a mérési eredményre: 30 A

Az YT-73093 mérőműszer mérési pontossága ebben a tartományban : ±(2,0%+30), felbontás 0,01 A

a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 30 x felbontás

számítás: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 A



Tényleges eredmény a mérési hibával együtt 30 A jelzés esetén = 30 ± 0,90 A.

Mérési hibával együtt számított eredmény a váltakozó feszültségű mérési jelzéshez: 235 V = 235 ± 4,175 V

Mérési hibával együtt számított eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,09 V



A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.



Beépített funkciók:

TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.

NCV - érintésmentes váltakozó feszültség érzékelés induktív módszerrel. A mérőműszer érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és a fázisvezetéket is képes jelezni.

AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amelynek tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a műszer károsodásának veszélye. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul

DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn.

PEAK HOLD - a legnagyobb mért érték megtartása a kijelzőn a mérőszondák segítségével

INRUSH current - a bemeneti áram mérése mérőszondák segítségével. A mérőműszer a készülék indításától számított 100 ms-on belül méri az áramot



További információk:

LCD kijelző, maximálisan megjelenített eredmény: 6000

a kijelző és a bilincsek mérési mezejének háttérvilágítása

automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra, ha az áramkör ellenállása 50Ω alá csökken (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

hangjelzés folytonossági vizsgálatnál 50Ω alatti ellenállás esetén

a bilincsek 25 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 25 mm átmérőjű vezeték mérését

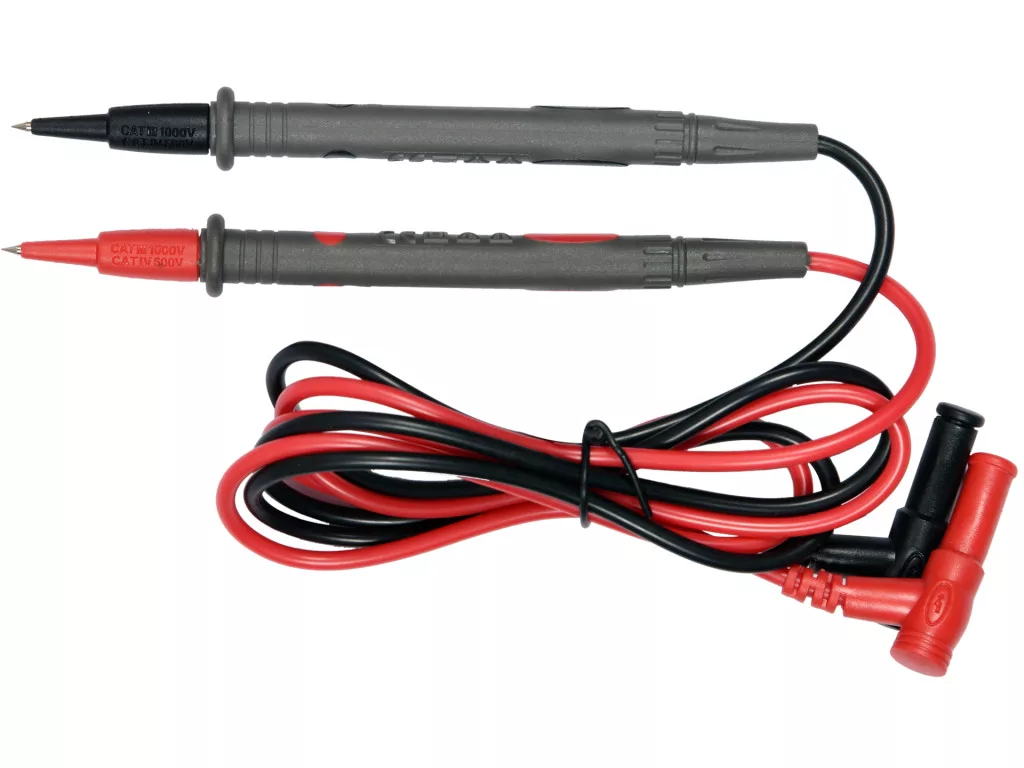

14,5 cm hosszú szondák

kábelhossz a szondákkal együtt: 97 cm

kábelátmérő a szigeteléssel együtt: 3,5 mm

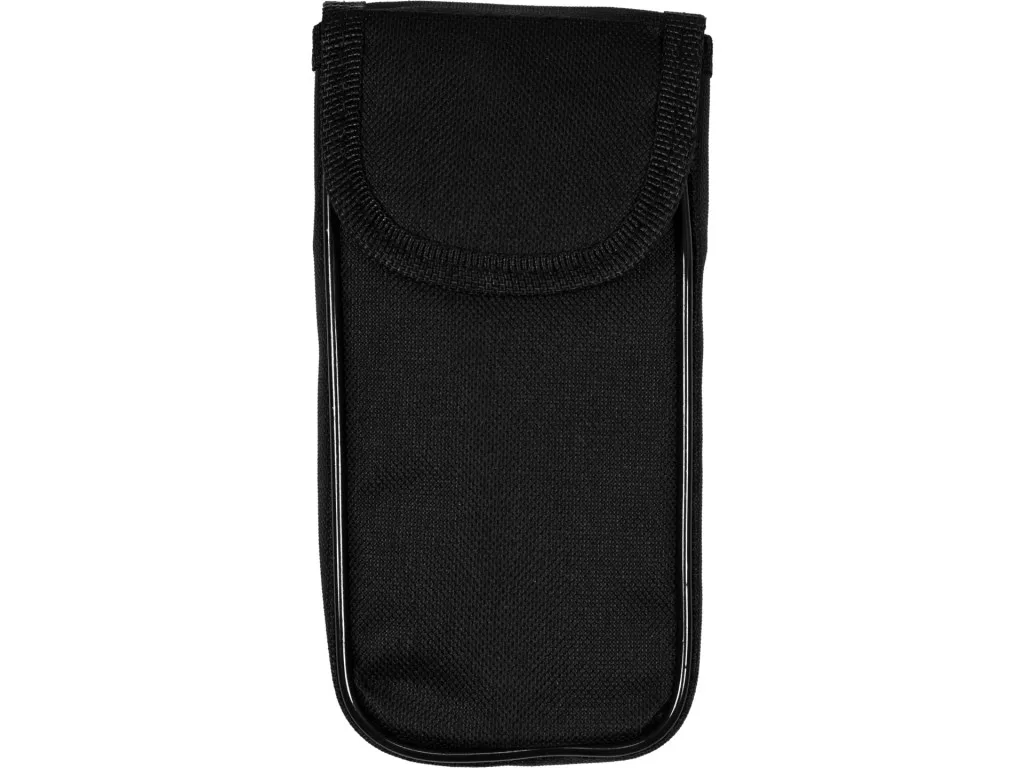

a készlethez tartozó hordtáska

túlterhelés elleni védelemmel ellátott konstrukció

a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után

az automatikus kikapcsolási mód kikapcsolásának lehetősége

alacsony töltöttségi szint jelzése

tápellátás: két 1,5 V-os (AAA) elemmel



Figyelem!



Az árammérés áramcsipeszekkel csak egyetlen vezetéken, egyetlen kábelen végezhető. Ha a bilincseket többvezetékes kábelen rögzíti anélkül, hogy az egyetlen vezetőt leválasztaná, hibás eredményt vagy nulla áramáramot fog mutatni.• Váltakozó áramú feszültség mérése: 0-600 V, VALÓS EFFEKTÍV ÉRTÉKEK
