YATO HÁLÓZAT VEZETÉK DETEKTOR ÉS TESZTER (YT-73137)

Az YT-73137 kábelkereső a kábelezés ellenőrzésére és helyének meghatározására szolgáló eszköz. Használható egy falban lévő kábel útvonalának meghatározására, egy szerverszobában lévő hálózati kábel azonosítására, egy autó elektromos rendszerében lévő törés helyének meghatározására, egy RJ-45 kábelben lévő csatlakozások sorrendjének ellenőrzésére, valamint egy telefonvonal állapotának ellenőrzésére.

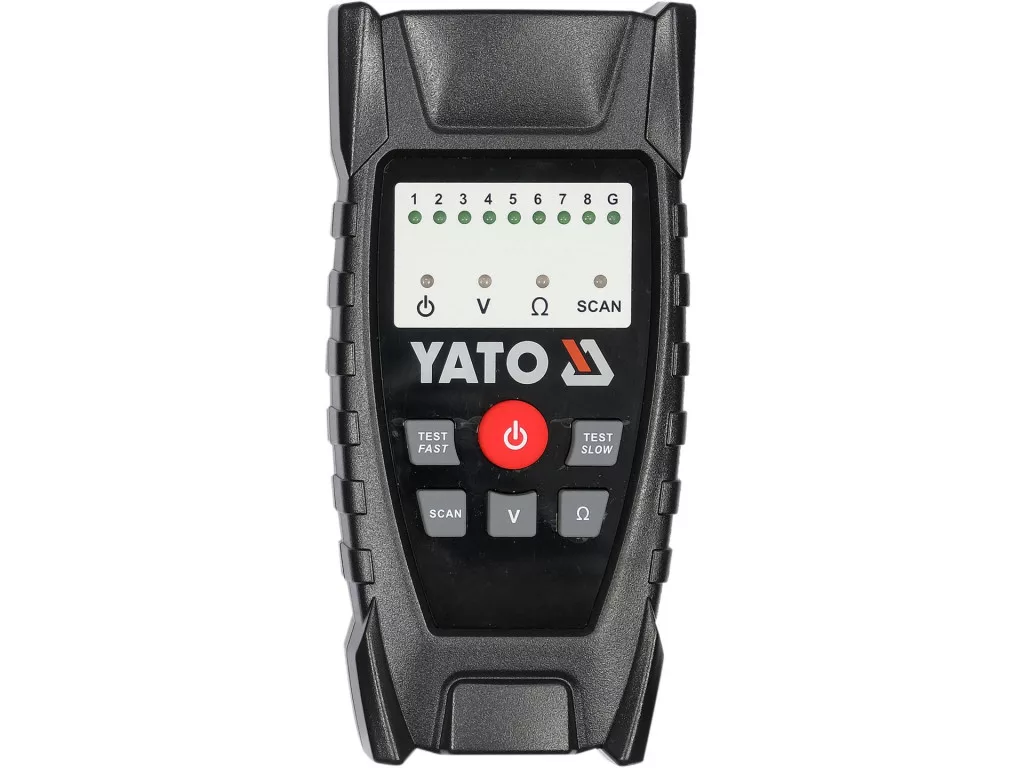

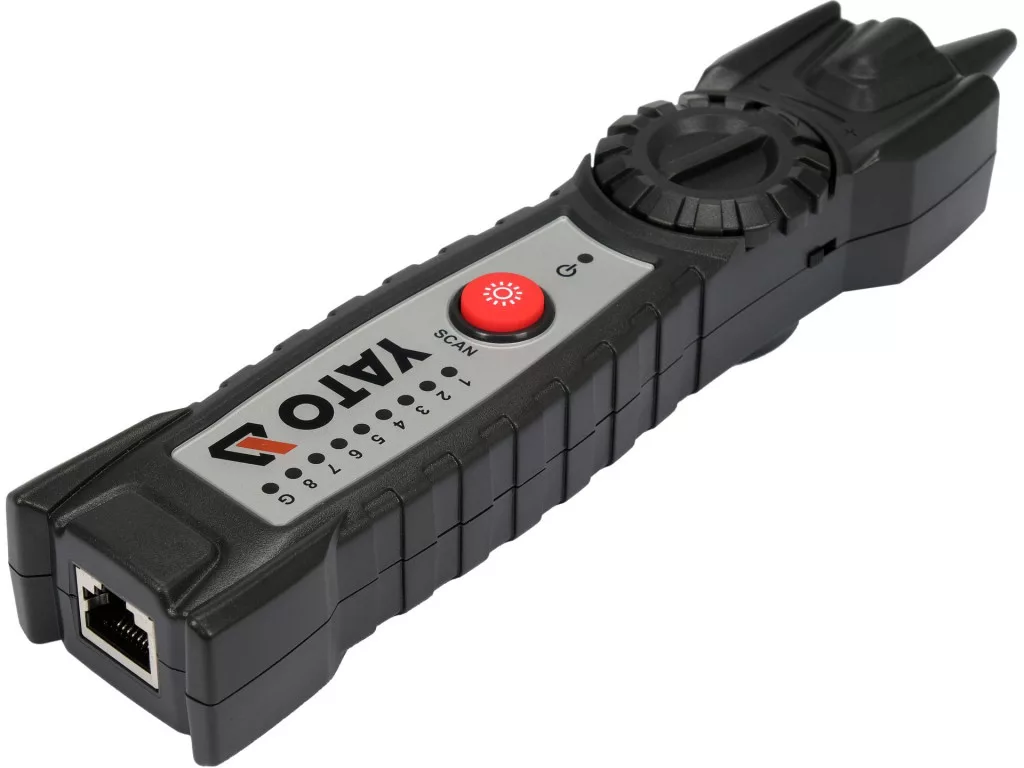

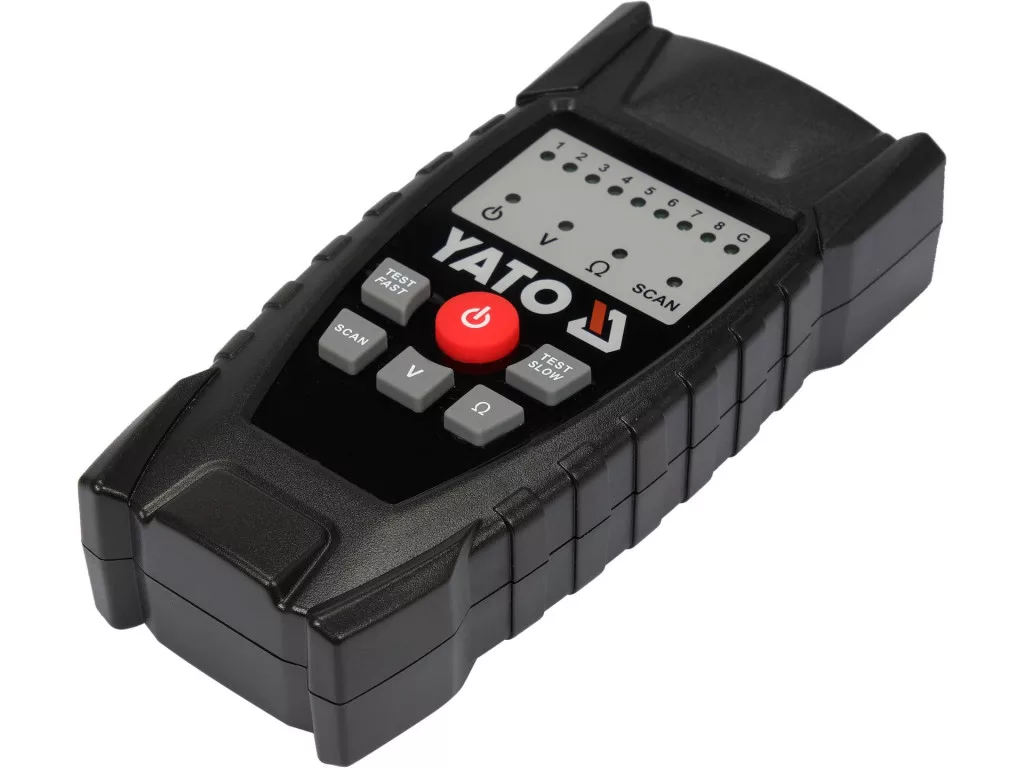

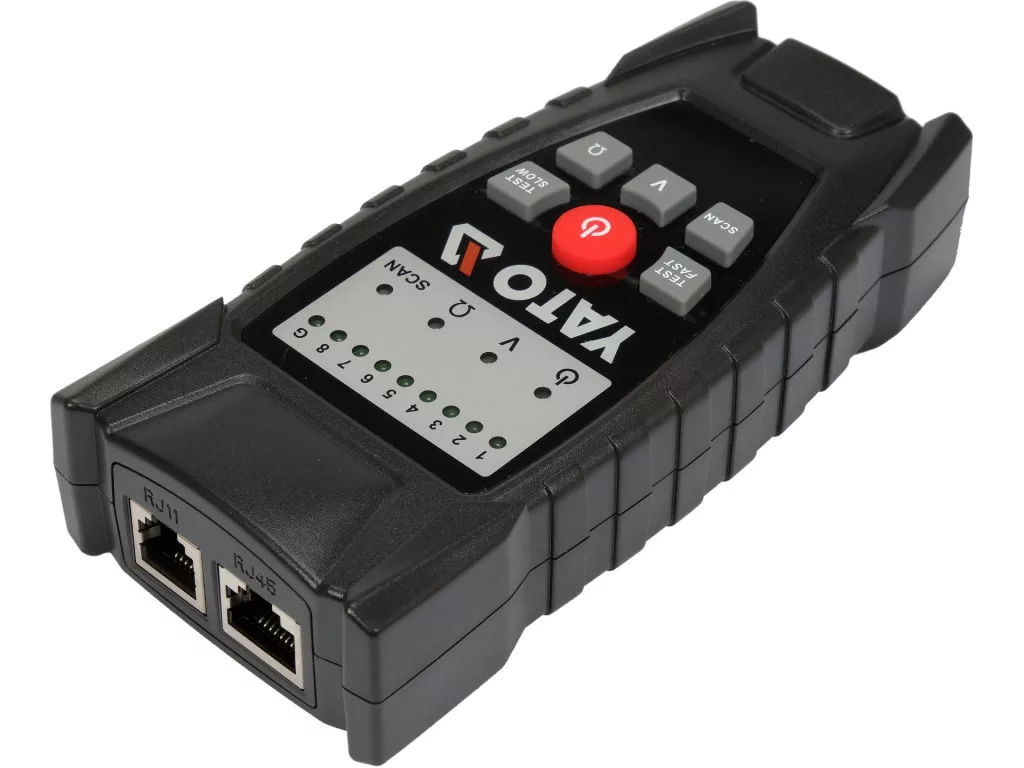

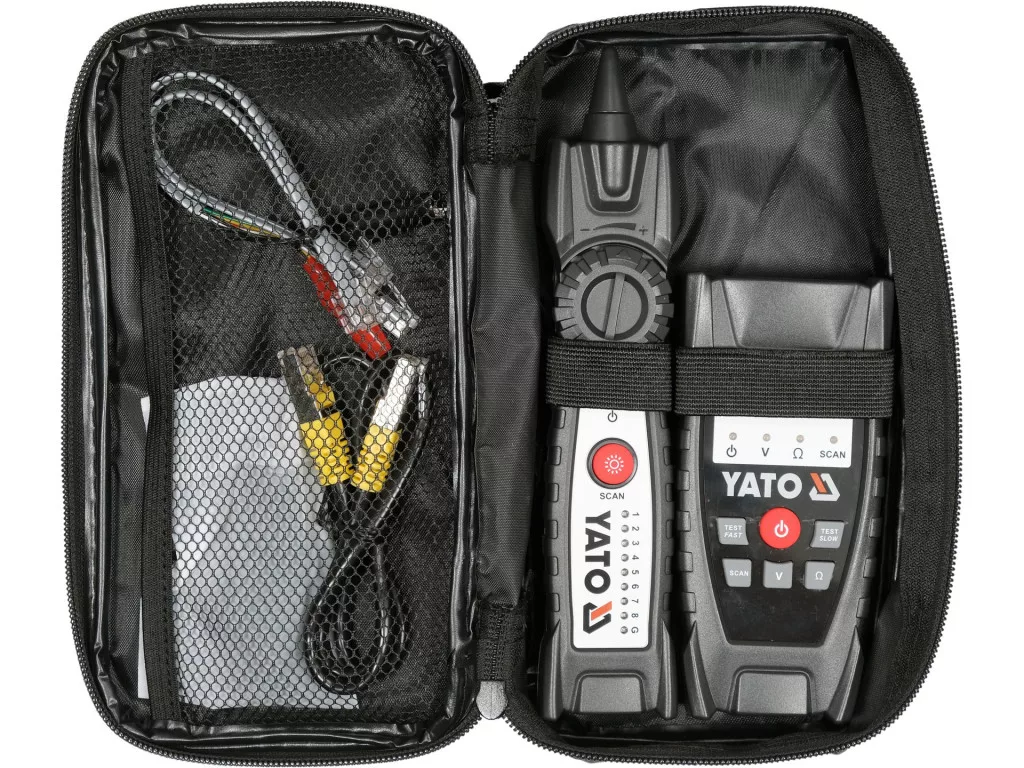

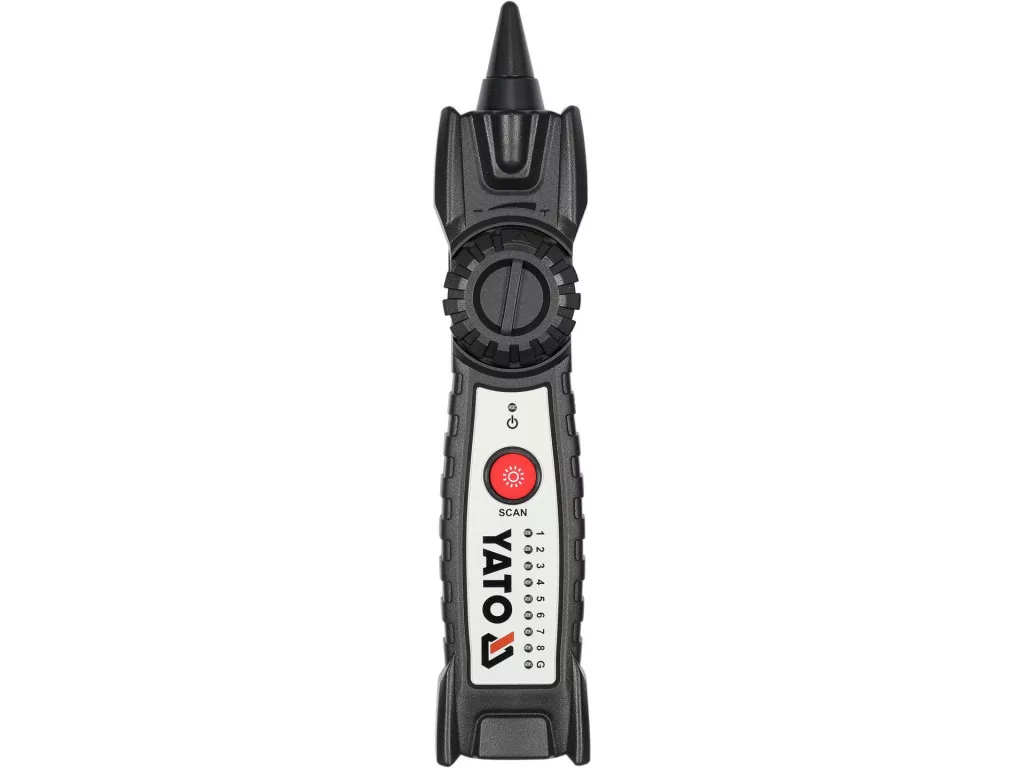

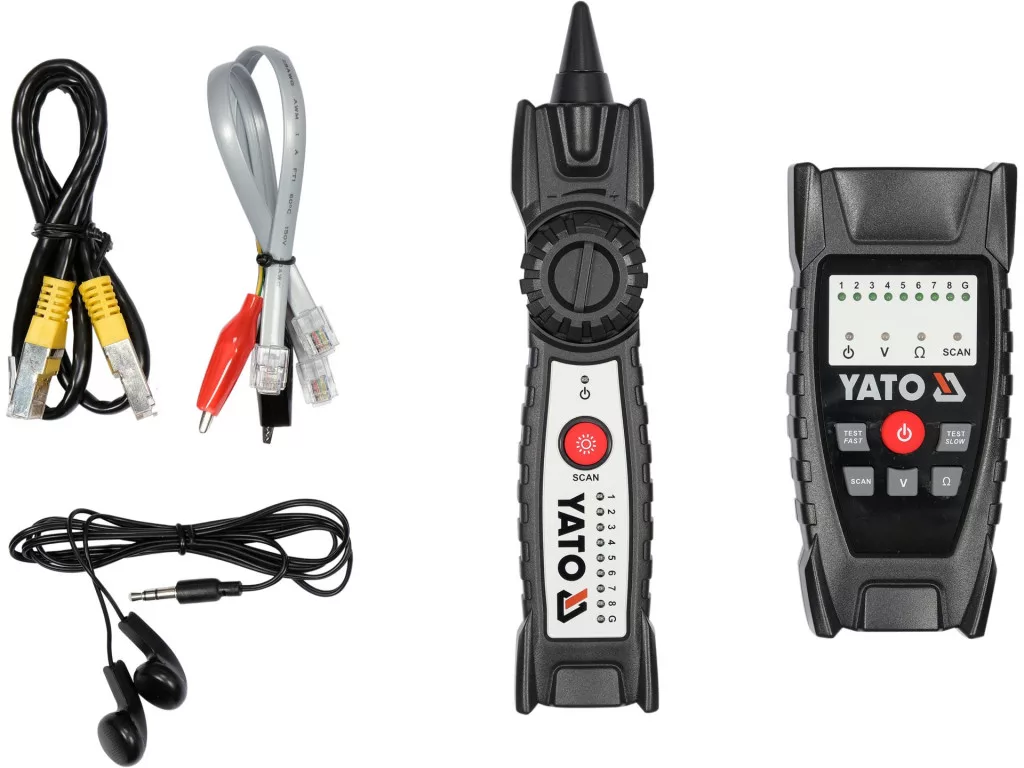

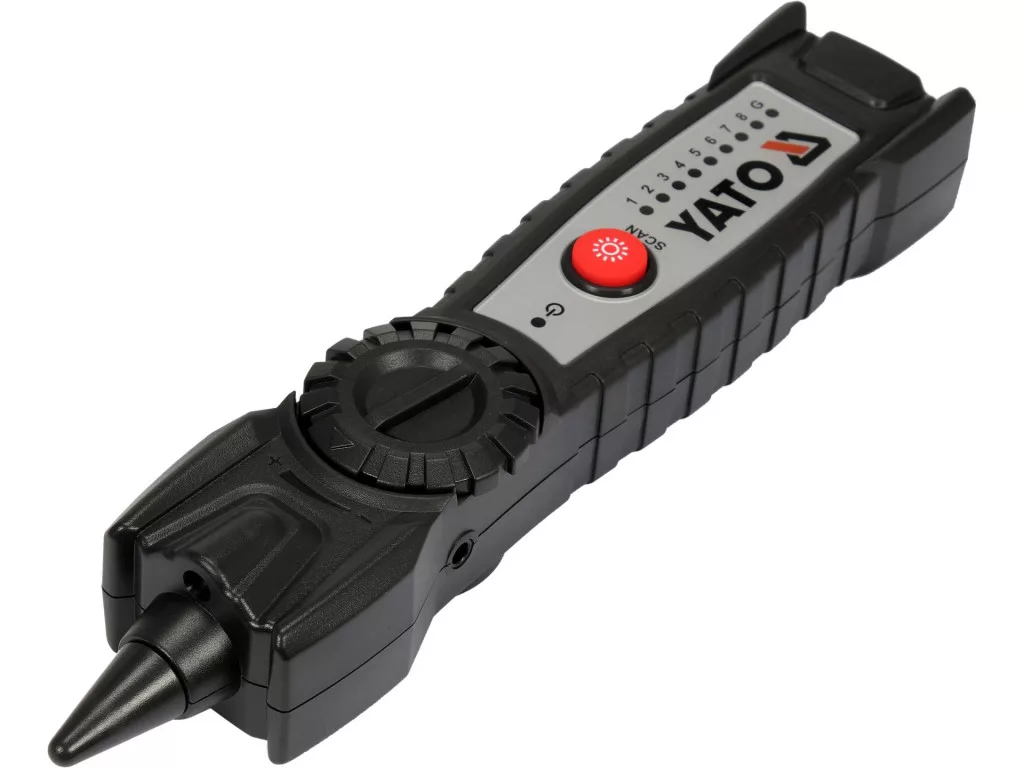

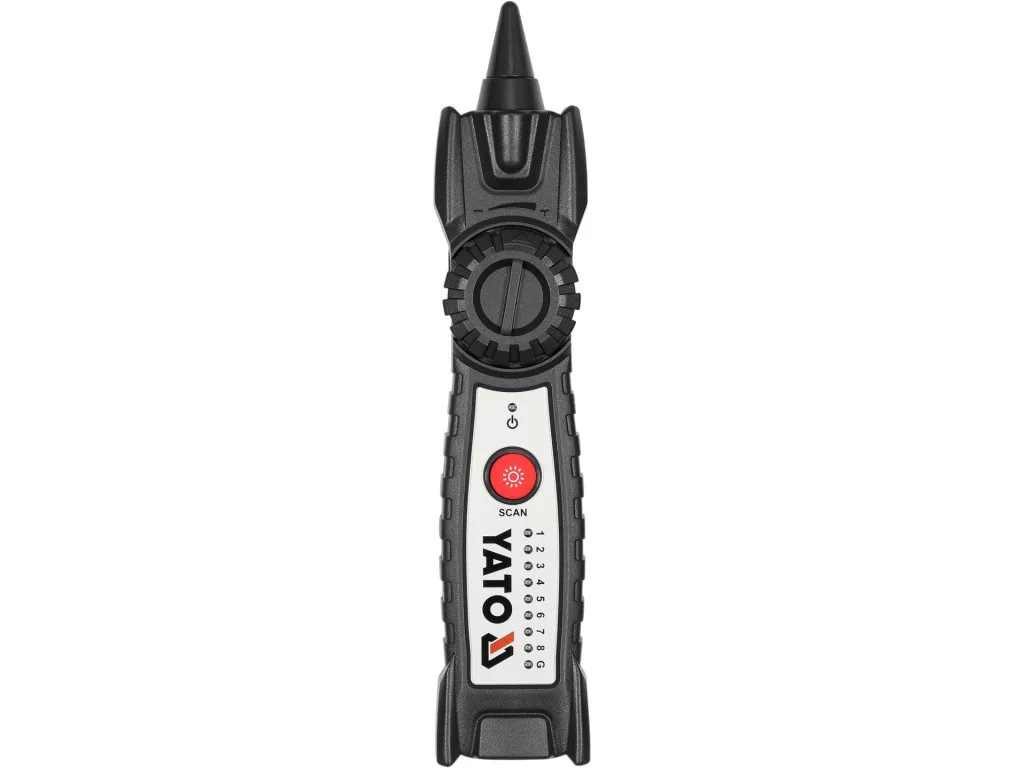

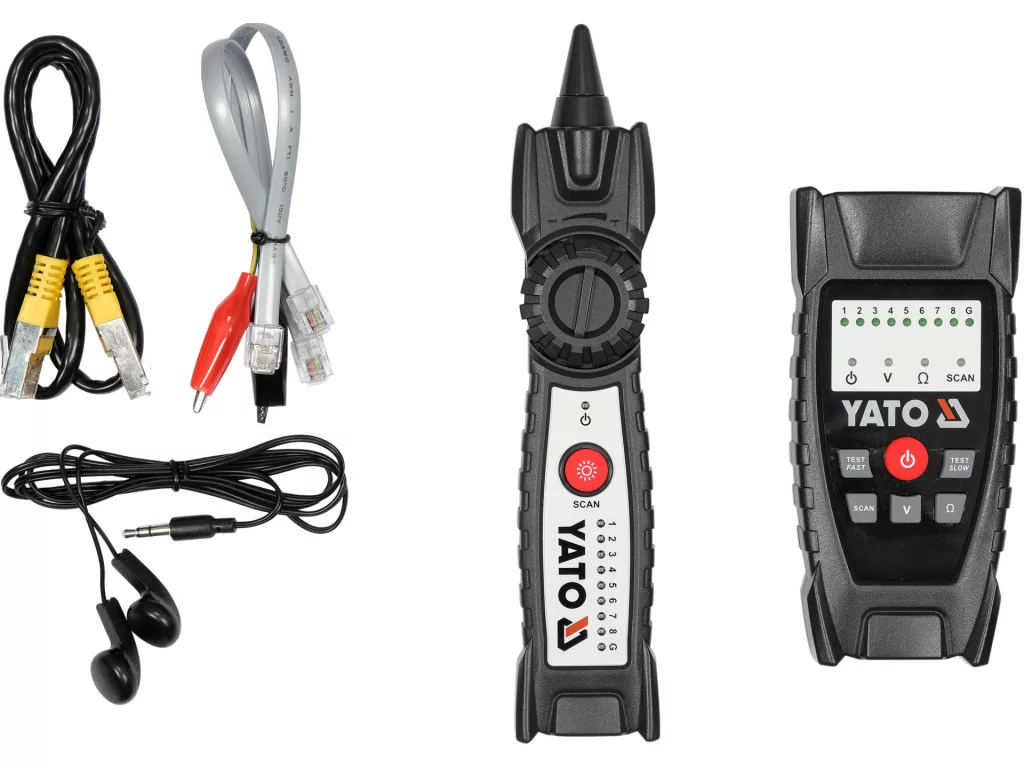

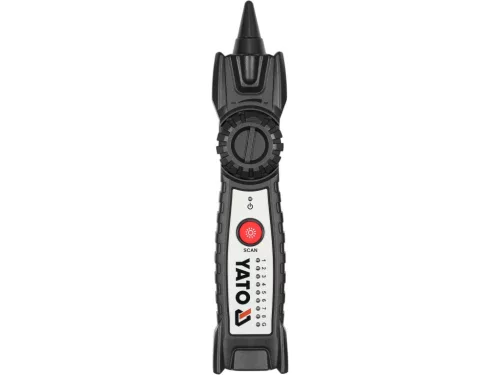

Két eszközből áll: egy adóból és egy vevőből. Az adó a keresett kábelhez van csatlakoztatva, így a SCAN funkció aktiválásakor a vevő által ismert frekvenciájú jelet sugároz. A vevő a jelet a keresett kábeltől akár néhány centiméteres* távolságból is képes vezeték nélkül rögzíteni.



A készülék immunis az interferenciára. A vevő által fogadott jelet zaj- és recsegésmentes hanggá alakítja át. Az adó teljesítménye lehetővé teszi, hogy a jelet a kábelben legalább 1 kilométeres távolságon keresztül továbbítsa. A vevőegység beépített jack aljzata lehetővé teszi pl. a mellékelt fejhallgató csatlakoztatását.

ház anyaga: ABS

jelérzékenység/hangerőszabályozás

az adó méretei és súlya: 63 x 134 x 31 mm / 138 g

a vevőegység méretei és súlya: 120 g

az adó tápellátása: 3 x AAA - 1,5 V-os elemek

vevőkészülék tápellátása: 6F22 - 9V-os elem

alacsony elemszint jelzése



Funkciók:

kábelek elhelyezése és elvezetése

a kábelszakadás helye

a csatlakozások sorrendjének ellenőrzése az RJ45 kábelben

a telefonvonal feszültségének ellenőrzése

a telefonvezeték feszültségének polaritásának ellenőrzése

rövidzárlat meglétének ellenőrzése



A falakban lévő vezetékek helymeghatározását - egyéb biztonsági célok mellett - úgy kell elvégezni, hogy a keresett vezetékben ne legyen hálózati feszültség.



*A vevőkészülék erősebb jelet fog, ha az adókábel egyik krokodilcsapja a földre van csatlakoztatva. A földelés lehet akár a házi szerelés földelő vezetéke, vagy ha nincs más lehetőség, akkor a padlót érintő testünk. A belső tesztek megerősítették a kábelen továbbított jel vételét a vevőtől 15 cm távolságban (a mérés a vevő és a kábel közötti akadályok nélkül történt).• ház anyaga: ABS
