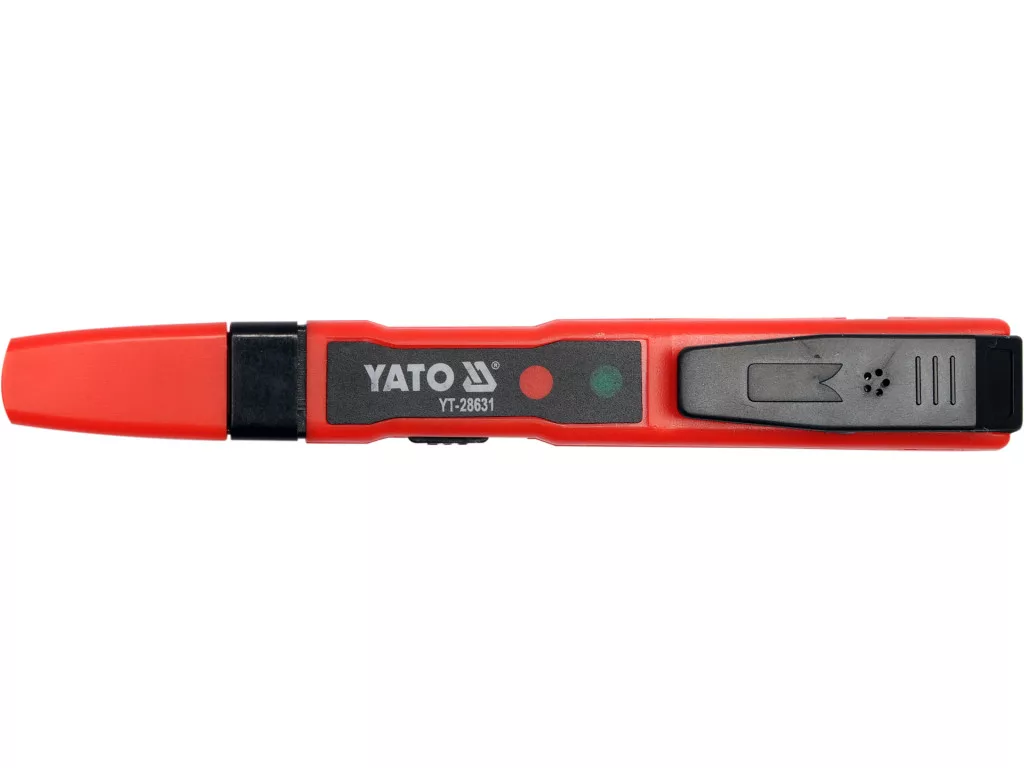

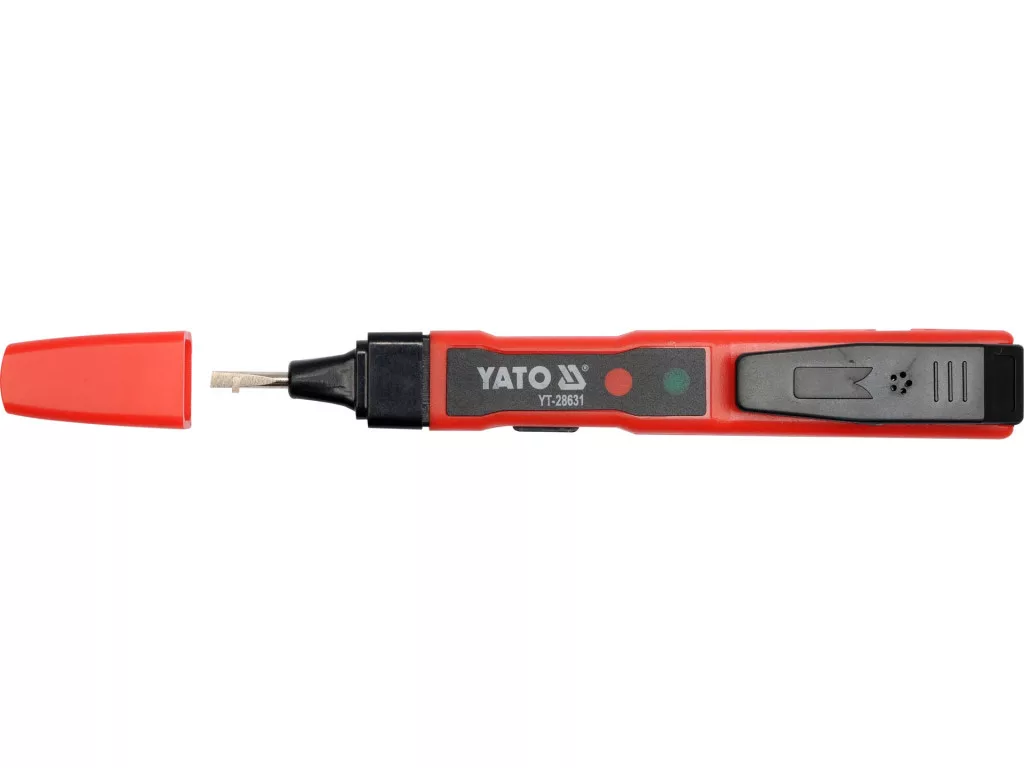

YATO Fáziskereső (YT-28631)

Az YT-28631 feszültségmérő egy univerzális teszter, amely többek között hagyományos teszterként és vezeték nélküli feszültségjelzőként is használható. Lehetővé teszi az elektromos feszültség jelenlétének megállapítását, a váltakozó feszültség kimutatását pl. vakolat alatt, valamint a vezeték folytonossági vizsgálatát és az elemek vagy akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a teszter házában található LED-ek egyikének világítása jelzi.



A teszter funkciói:

Váltakozó feszültség érzékelése érintéses módszerrel: 70 - 250 V

Váltakozó feszültség érzékelése induktív módszerrel: 70 - 1000 V

akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V

kábel folytonossági vizsgálata érintéses módszerrel: 0 - 100 MΩ



Műszaki adatok:

teljes hossz: 140 mm

pengeszélesség: 3,0 mm

hang- és fényjelzés (LED)

a teszter érzékenységének beállítása az induktív módszerhez: [H]magas - [L]alacsony

tápegység: 2x1,5 V; LR44



Érintkezési módszer:



Lehetővé teszi a feszültség érzékelését, az akkumulátor ellenőrzését és a folytonossági vizsgálatot. Egy aljzatban lévő fázis meglétének ellenőrzéséhez állítsa a tesztert [O] állásba, majd helyezze a teszter hegyét az aljzat furatába. A piros LED világítása jelzi a fázis jelenlétét. Ezzel a módszerrel nem ajánlott megérinteni a fogantyú oldalán található érintkezőt. Az érintkező megérintése nem jelent áramütésveszélyt, de növeli a teszter érzékenységét, és meghamisíthatja a jelzést.



Az akkumulátor állapotának ellenőrzése:



Állítsa a tesztelőt [O] állásba. Ezután a fogantyú oldalán lévő érintkezőt érintve helyezze a teszter pengéjét a "+" jelzésű akkumulátorpólushoz, a másik kezével pedig érintse meg a "-" jelzésű akkumulátorpólust. Ha a LED világít, ez azt jelzi, hogy az akkumulátorban még van feszültség. A teszter alkalmas a különféle elektromos eszközök táplálására szánt 1,5V és 9V közötti feszültségű akkumulátorok vagy újratölthető elemek állapotának ellenőrzésére. Ez a módszer nem használható magasabb feszültségű elemek vagy akkumulátorok ellenőrzésére. Ne vizsgálja az elektromos áramkörhöz csatlakoztatott elemeket vagy akkumulátorokat.



A vezeték folytonosságának ellenőrzése:



Állítsa a tesztelőt [O] vagy [L] állásba. Ezután a markolat oldalán lévő érintkezőt érintve helyezze a teszter pengéjét a vezeték egyik lecsupaszított végére, majd a másik kezével fogja meg a vezeték másik lecsupaszított végét. Az [O] állásba állítva a vezeték folytonosságát egy piros LED jelzi. Ha [L] állásba van állítva, akkor egy zöld LED világít, és egy hangjelzés hallatszik. Tilos ezzel a módszerrel ellenőrizni a feszültség alatt álló vezetékek vagy az elektromos áramkörben lévő vezetékek folytonosságát.



Induktív módszer:



Lehetővé teszi a váltakozó feszültség érintésmentes érzékelését, akár vakolat alatt is. Például egy szigetelt kábelben lévő feszültség jelenlétének ellenőrzéséhez állítsa a tesztelőt [L] állásba. Ezután a pengét tartva vigye a fémérintkezőt a markolat tetejéről a szigetelt vezeték közelébe. Egy zöld LED világít, és egy hangjelzés jelzi a feszültség jelenlétét a vizsgált vezetékben. A módszer érzékenységét növelheti, ha a gombot az [L] helyzetből [H] helyzetbe kapcsolja. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos vezetékben lévő szakadás "érintésmentes" érzékelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését. Lehetőség van arra is, hogy a tesztert megfordítsa, és a fővitorla hegyével keresse a feszültséget. A vakolat alatti vezetékek keresésekor azonban ügyelni kell arra, hogy ne karcolja meg a falat.• Váltakozó feszültség érzékelése érintéses módszerrel: 70 - 250 V
• Váltakozó feszültség érzékelése induktív módszerrel: 70 - 1000 V
• akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V
• kábel folytonossági vizsgálata érintéses módszerrel: 0 - 100 MΩ
• teljes hossz: 140 mm
• pengeszélesség: 3,0 mm
• hang- és fényjelzés (LED)
• a teszter érzékenységének beállítása az induktív módszerhez: [H]magas - [L]alacsony
• tápegység: 2x1,5 V; LR44
