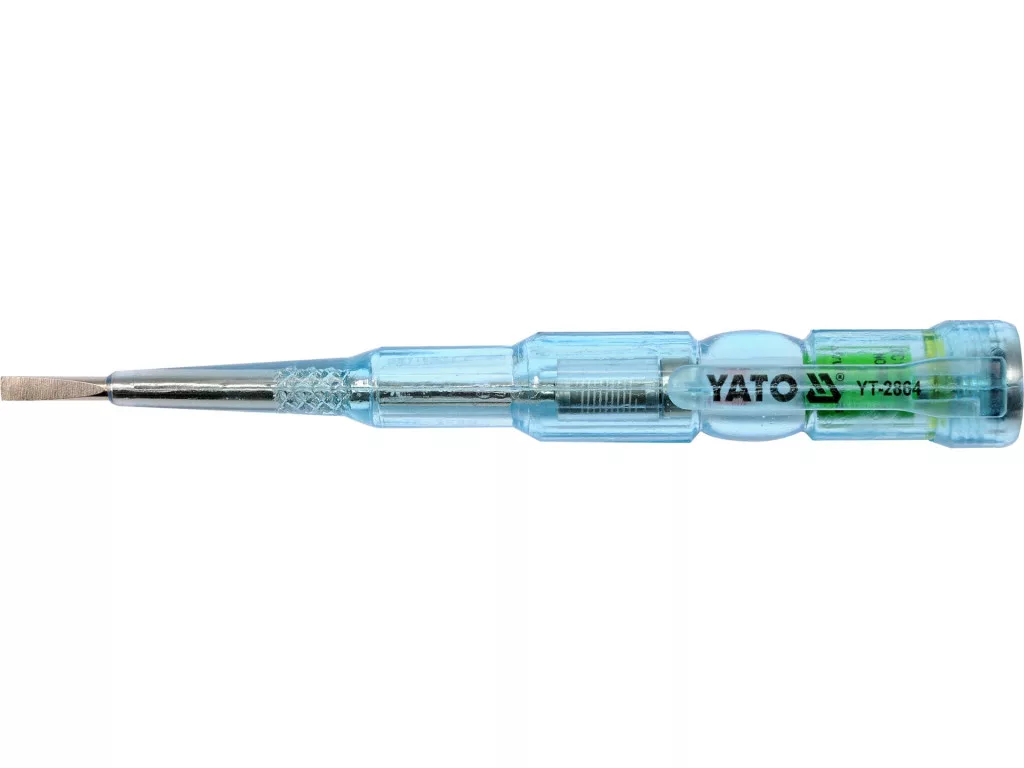

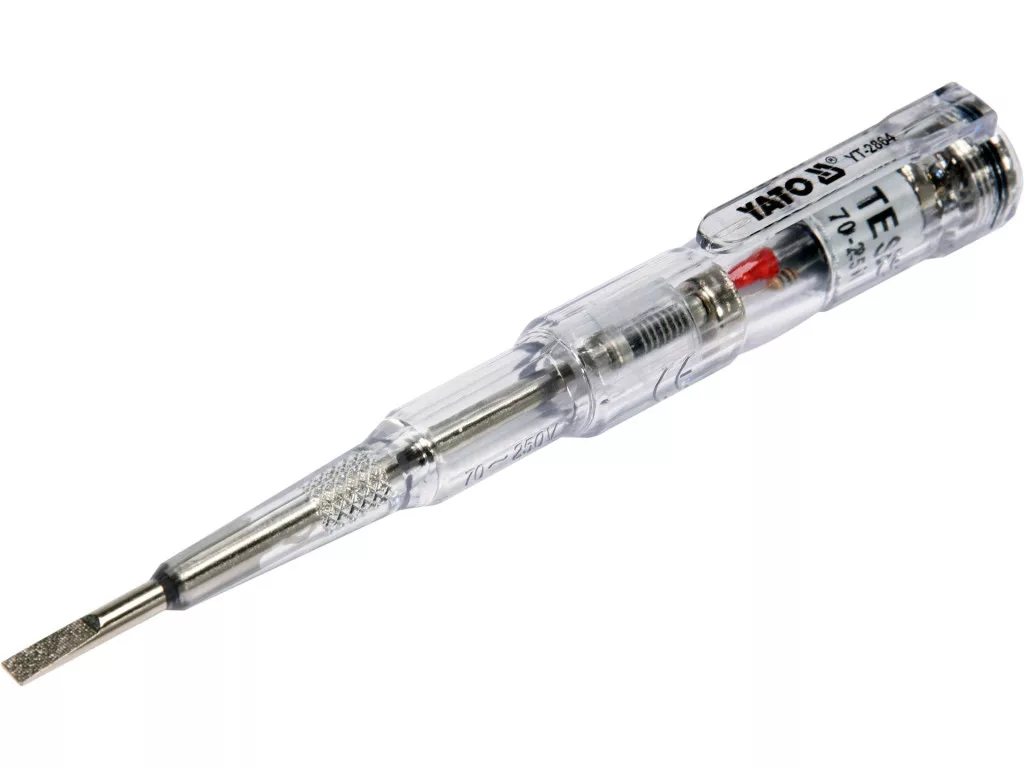

YATO Fázisceruza (YT-2864)

Az YT-2864 feszültségvizsgáló két módszerrel teszi lehetővé a váltakozó feszültség kimutatását, például egy háztartási aljzatban vagy a vezetékek végén, érintéses és indukciós módszerrel. A teszter lehetővé teszi továbbá a kábelek folytonossági vizsgálatát és az elemek vagy akkumulátorok állapotának ellenőrzését. A feszültség jelenlétét a fogantyú belsejében található LED világítása jelzi.



A teszter funkciói:

Váltakozó feszültség érzékelési tartománya érintéses módszerrel: 70 - 250 V

Váltakozó feszültség érzékelési tartománya induktív módszerrel: 70 - 600 V

akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V

kábel folytonossági vizsgálata érintéses módszerrel: 0 - 50 MΩ



Műszaki adatok

teljes hossz: 140 mm

pengeszélesség: 3,5 mm

tápegység: 2x1,5 V; LR41



Érintkezési mód: LR 2,5 mm:



A pengét feszültség alatt álló áramkörre kell helyezni. A LED világítása jelzi az áram áramlását ezen az alkatrészen keresztül. Ezzel a módszerrel nem ajánlott megérinteni a nyél tetején található érintkezőt. Az érintkező megérintése nem jelent áramütésveszélyt, de növeli a teszter érzékenységét, és meghamisíthatja a leolvasást.



Induktív módszer:



Ez a módszer lehetővé teszi a váltakozó feszültség érzékelését egy szigetelt vezetékben. Ehhez a tesztert a penge szigetelt részénél fogva meg kell fogni, és a markolat tetején lévő érintkezőt a szigetelt vezeték közelébe kell vinni. Ha a LED világít, az azt jelzi, hogy a vizsgált vezeték feszültség alatt áll. A módszer érzékenysége növelhető, ha a tesztelőt a penge szigeteletlen részénél fogjuk meg. Ez a módszer lehetővé teszi a feszültség alatt álló elektromos kábel megszakadásának "érintésmentes" észlelését is. A szakadás helyén a tesztelő leállítja a feszültség jelenlétének jelzését.



Az akkumulátor állapotának ellenőrzése:



A teszter lehetővé teszi a különféle elektromos eszközök táplálására tervezett 1,5 V és 9 V közötti feszültségű akkumulátorok vagy újratölthető elemek állapotának ellenőrzését. Helyezze a teszter pengéjét a "+" jelzésű akkumulátor pólushoz, érintse meg a nyél tetején lévő érintkezőt, majd érintse meg a "-" jelzésű akkumulátor pólust. Amikor a LED világít, ez azt jelzi, hogy az akkumulátor vagy az akkumulátor feltöltődött. Ne használja ezt a módszert nagyobb feszültségű elemek vagy akkumulátorok tesztelésére. Ne tesztelje az elektromos áramkörhöz csatlakoztatott elemeket vagy akkumulátorokat.



A kábel folytonosságának ellenőrzése:



A vezeték folytonosságát úgy kell ellenőrizni, hogy a pengét a vezeték egyik végére helyezzük, majd a fogantyú tetején lévő érintkezőt tartva megfogjuk a vezeték másik végét. A LED világítása jelzi a vizsgált vezeték folytonosságát. Ezzel a módszerrel tilos feszültség alatt álló vezetékek vagy elektromos áramkörben lévő vezetékek folytonosságát ellenőrizni.• Váltakozó feszültség érzékelési tartománya érintéses módszerrel: 70 - 250 V
• Váltakozó feszültség érzékelési tartománya induktív módszerrel: 70 - 600 V
• akkumulátor ellenőrzése érintkezési módszerrel: 1,5 - 9 V
• kábel folytonossági vizsgálata érintéses módszerrel: 0 - 50 MΩ
• teljes hossz: 140 mm
• pengeszélesség: 3,5 mm
• tápegység: 2x1,5 V; LR41
