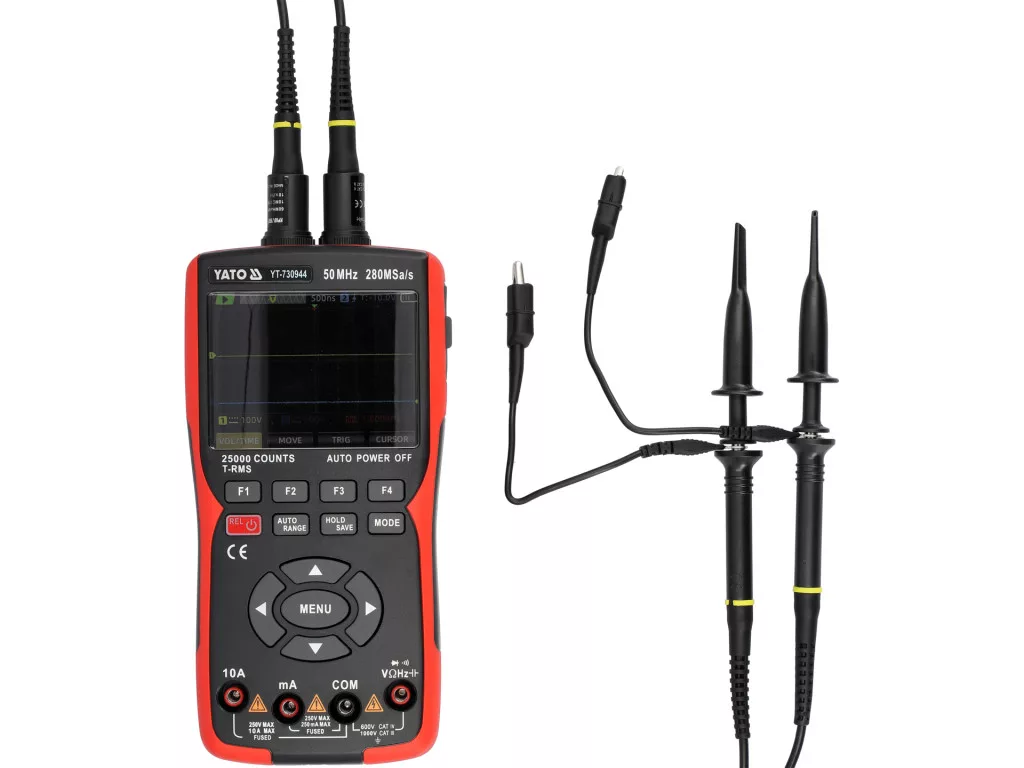

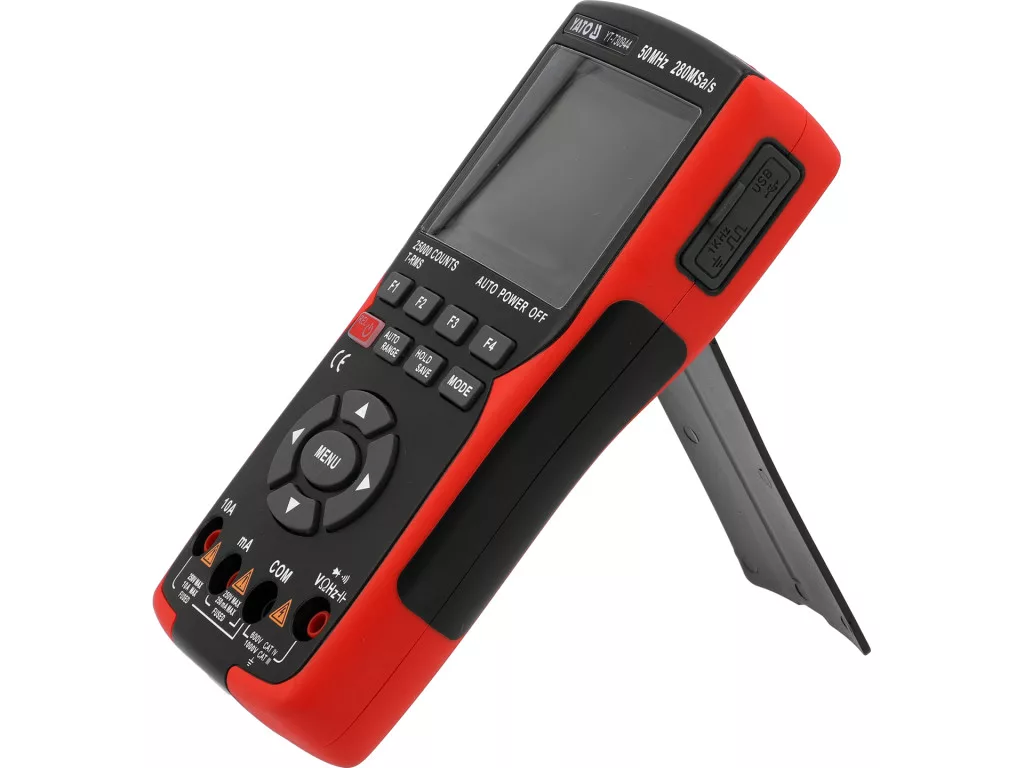

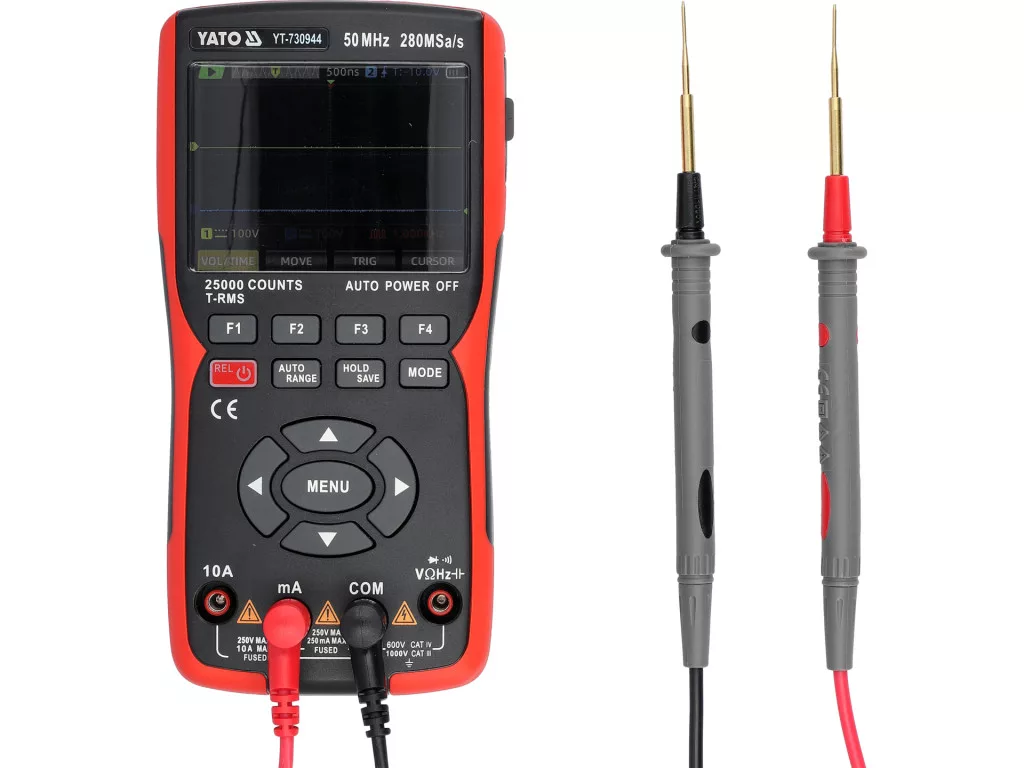

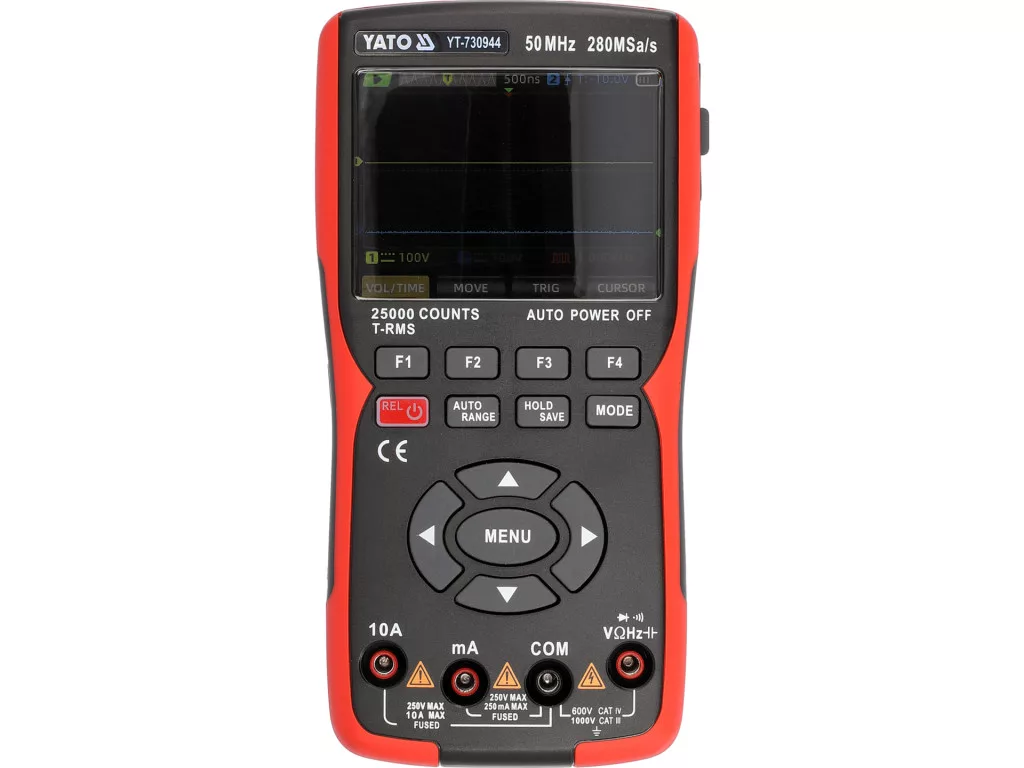

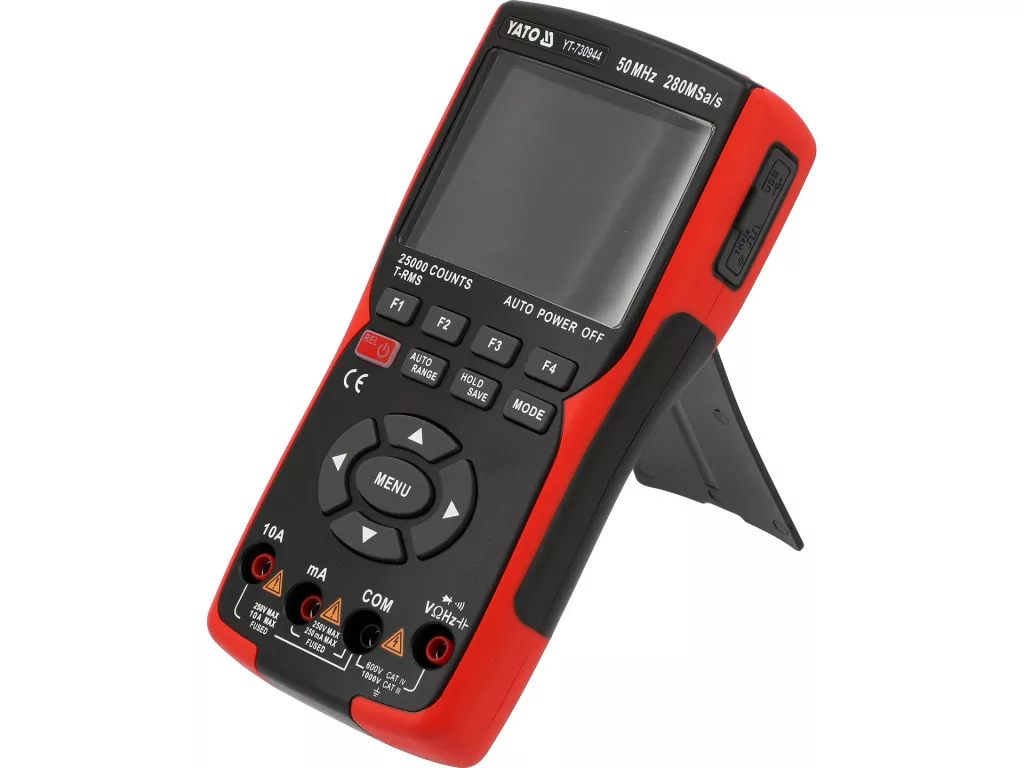

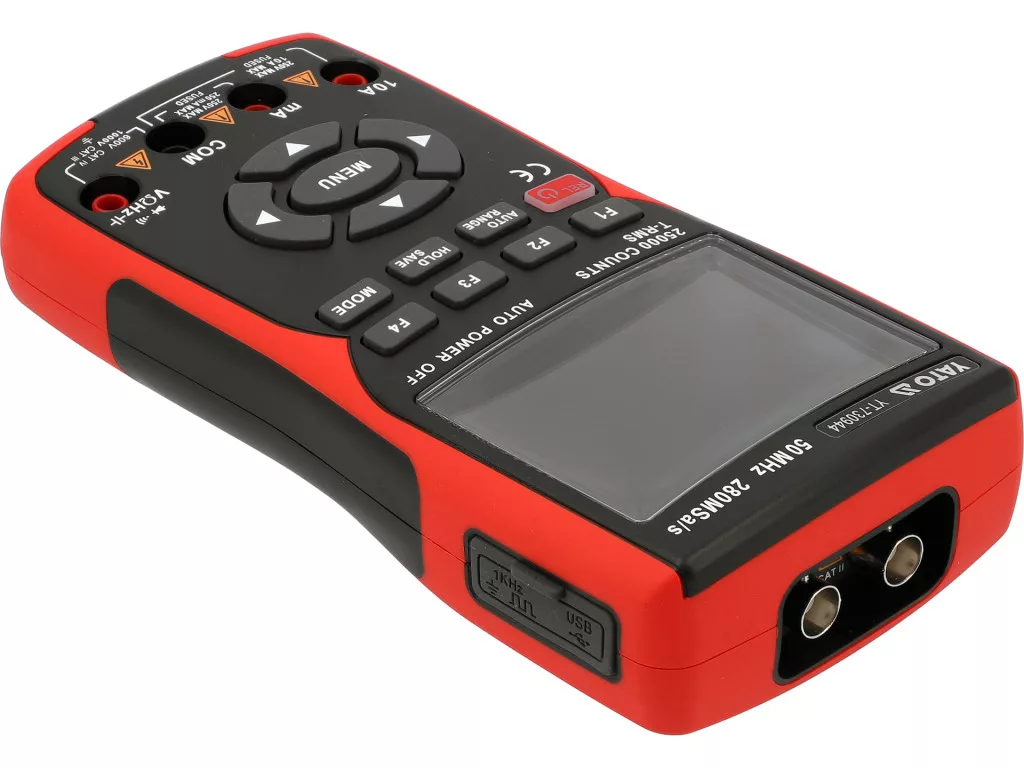

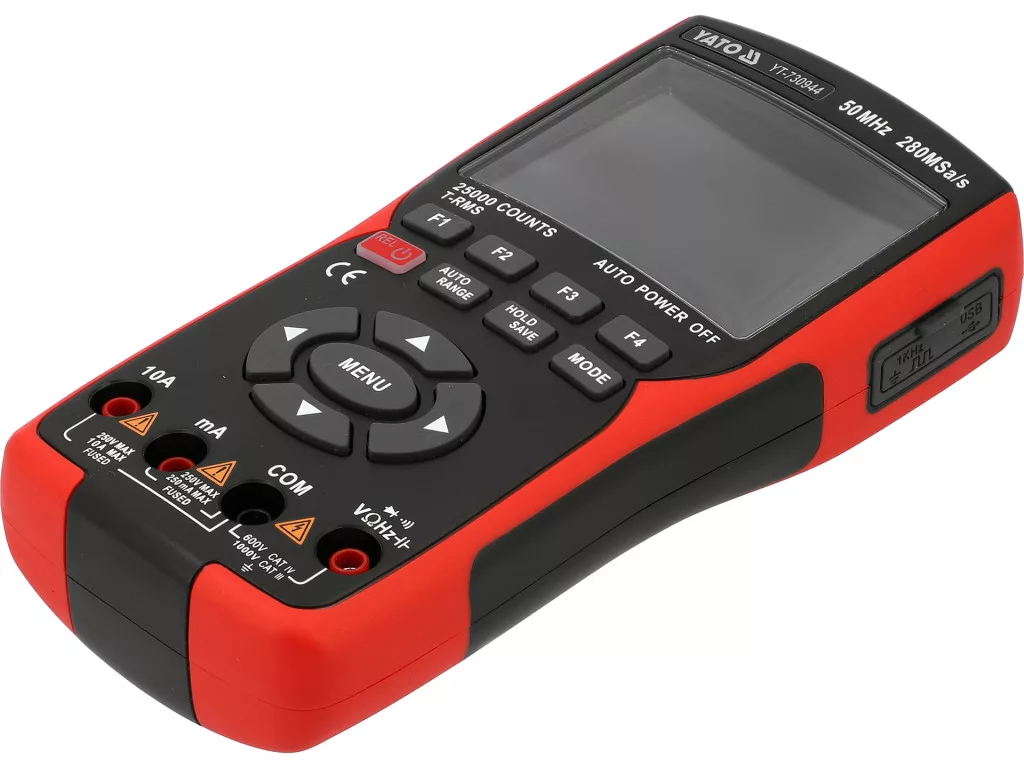

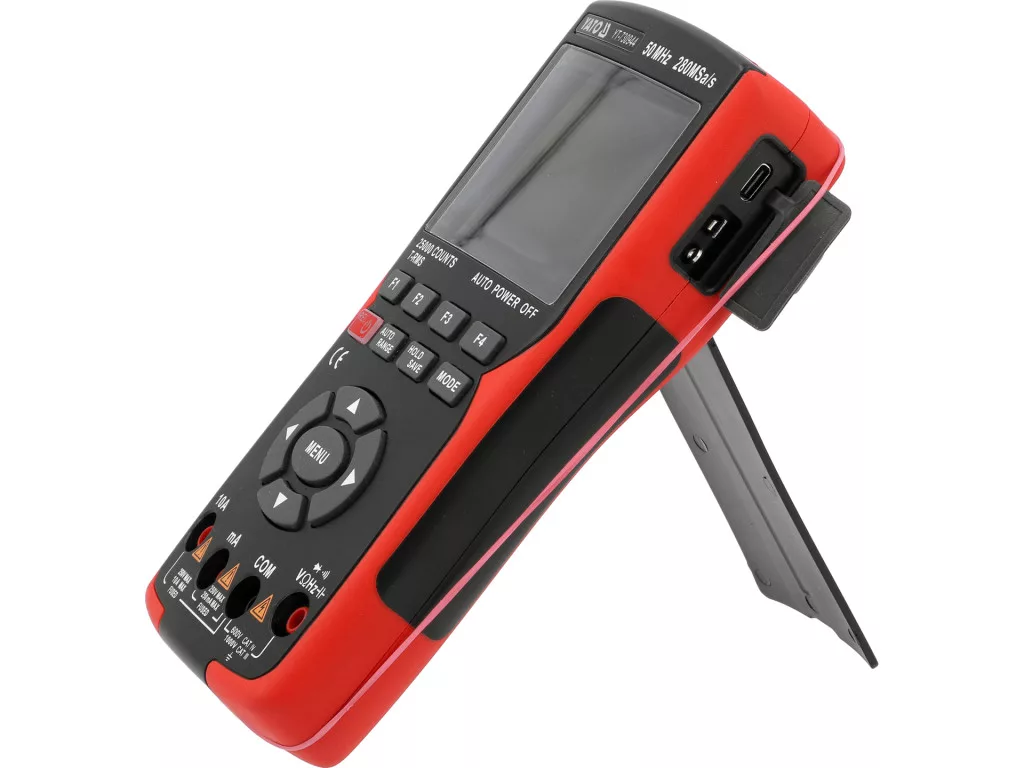

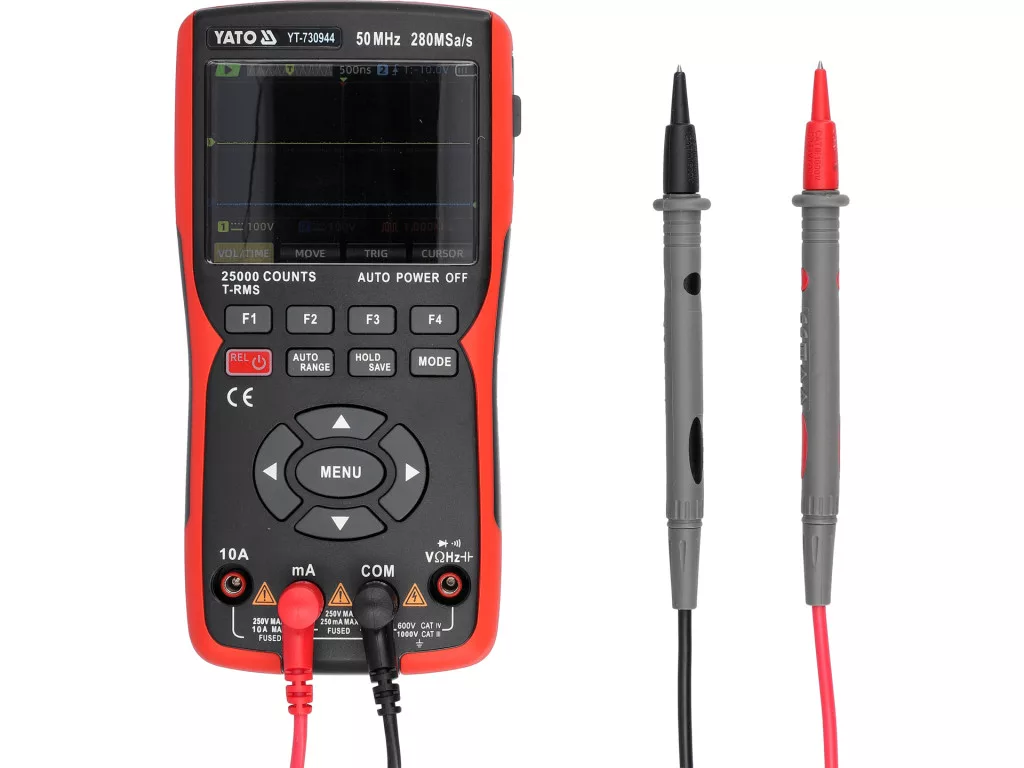

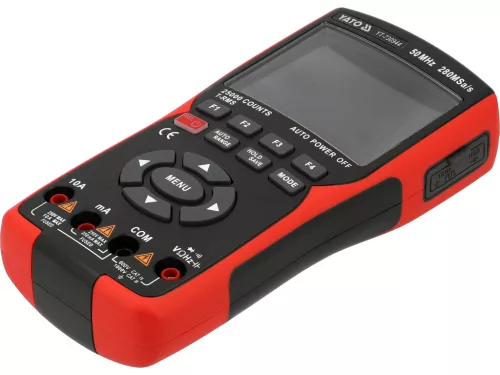

YATO 3 az 1-ben Oszcilloszkóp, Multiméter és jel-generátor, 280MSA/A 50MHZ (YT-730944)

Univerzális mérőműszer, kétcsatornás oszcilloszkóp és alapvető hullámforma-generátor egyben. Lehetővé teszi az elektromos mennyiségek alapvető és haladó szintű mérését, valamint a mért jel valós idejű vizualizálását. A 3,5"-os IPS mátrix színes kijelző garantálja a leolvashatóságot bármilyen szögből. A cserélhető 3400 mAh-s lítium-ion akkumulátor, amely a beépített USB-C porton keresztül tölthető, körülbelül 6 óra folyamatos működésre elegendő. A számos további funkciót, a széles mérési tartományt, a működési sebességet és a nagy pontosságot a villamosmérnökök, a villanyszerelők és a barkácsolók egyaránt értékelni fogják.Az oszcilloszkóp alapvető paraméterei:

sávszélesség: 50MHz
mintavételi frekvencia: 280MSa/s
adatgyűjtési memória: 128kpts

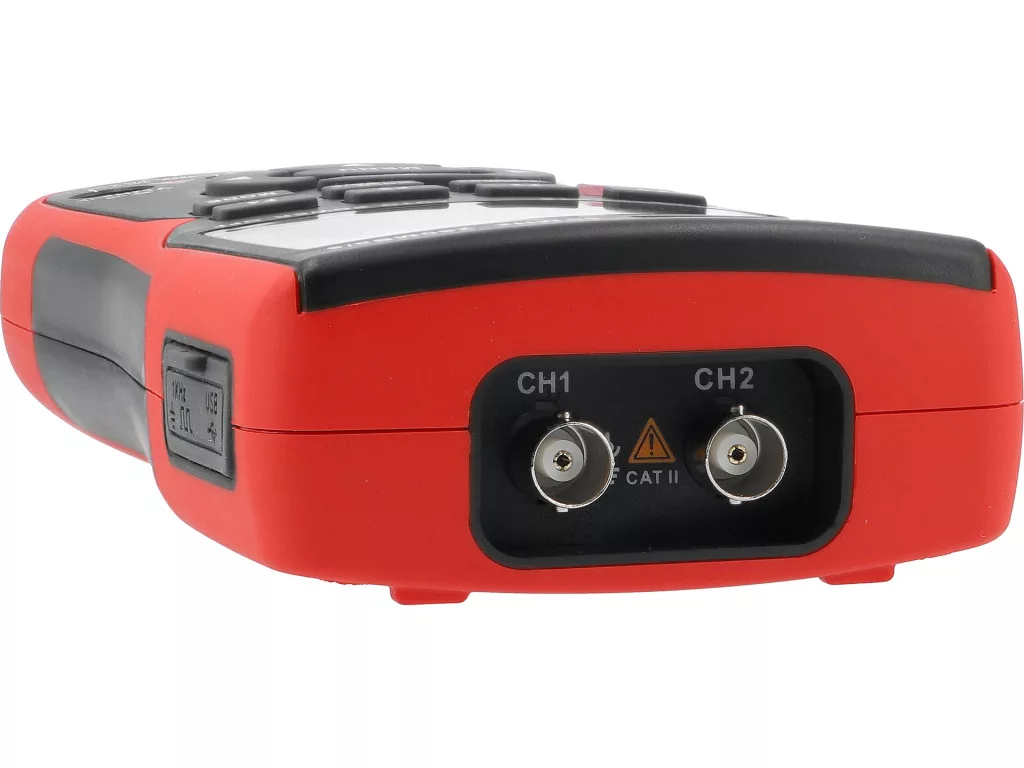

csatornák száma: 2
mérőszonda támogatás: x1 és x10
Kiválasztott oszcilloszkóp funkciók:

AUTO - automatikusan és gyorsan stabil hullámformát jelenít meg az oszcilloszkóp kijelzőjén
automatikusan érzékeli a mért jel időalapját és feszültségét
SAVE - képernyőkép mentése .bmp grafikus fájlformátumba
TRIG - jel trigger módok
CURSOR - mérési vonalak, lehetővé teszi a vizualizált hullámforma értékének pontos mérését
PROBLE - a mérőszonda csillapításának beállítása x1 luv x10
MEASURE - mérések megjelenítése: frekvencia, periódus, feszültségek: rms, minimum, maximum, csúcstól csúcsig
XY MODE - két csatorna jeleit összehasonlítja frekvencia és fáziseltolódások szempontjából, és vizuális formában (Lissajous minták) jeleníti meg
CALIBRATE - automatikus kalibrációs funkció
STORAGE - eszköz üzemmód az átvitelhez adatok, pl. mentett képernyőképek átvitele számítógépre
A mérőműszer alapvető mérései:

Váltófeszültség mérése: AC 0-750V, TRUE RMS (40-1000Hz)
Egyenfeszültség mérése: D.C. 0-1000V
Váltóáram mérése: AC 0-10A, TRUE RMS (40-1000Hz)
Egyenáram mérése: D.C. 0-10A
Ellenállás mérése: 0-250MΩ
Diódateszt: IF 1,8mA, UR 3,2V
Áramkör folytonosságvizsgálata: 0-50Ω
A mérőműszer további mérései:

Kondenzátor mérése: 0-99,99mF
Frekvencia mérése: 0-999,9Khz
A mérőműszer mérési pontossága:

Példa a pontosság meghatározására AC feszültségmérés esetén. Mérési eredmény kiszámítása: 235V

Az YT-730944 mérőműszer mérési pontossága ebben a tartományban: ±(0,5% + 3), felbontás 0,01V
A mérési hiba kiszámításának képlete: (mérési eredmény x 0,5%) + 3 x felbontás
Számítás: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V
A tényleges eredmény, beleértve a 235V-os kijelzés mérési hibáját = 235 ± 1,205V

Az eredmény, beleértve a mérési hibát, a DC feszültség 12*variánsának kijelzéséhez: 12V = 12 ± 0,009V
Az eredmény, beleértve a mérési hibát, a váltakozó áram mérésének kijelzéséhez: 8A = 8 ± 0,067A
