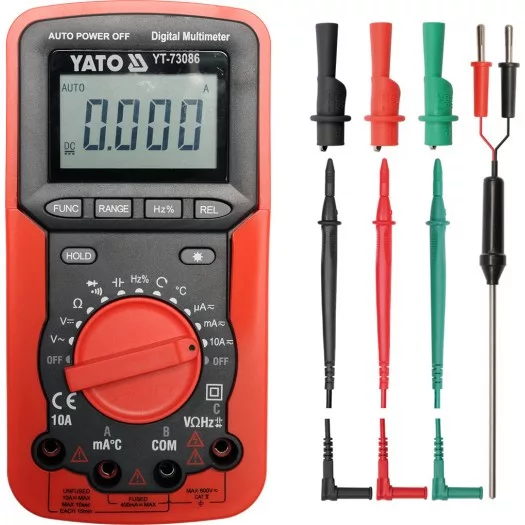

Az YT-73086 univerzális mérőműszer az egyes mérések automatikus tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A multiméter megkülönböztető jellemzője a fázissorrend-érzékelés, amely lehetővé teszi a készülék háromfázisú áramforráshoz való közvetlen csatlakoztatásának gyors ellenőrzését.
ALAPMÉRÉSEK
válIGENozó feszültség mérése: A.C. 0-600V
Egyenáramú feszültségmérés: D.C. 0-600V
válIGENozó áramú mérés: A.C. 0-10A
egyenáramú mérés: D.C. 0-10A
ellenállásmérés: 0-40MΩ
diódateszt: IF 1mA, UR 1,5V
áramkör folytonossági teszt: 0-50Ω
TOVÁBBI MÉRÉSEK
kondenzátor mérés: 0-100μF
frekvenciamérés: 0-100khz
hőmérsékletmérés: -20 és 1000°C között
kitöltési tényező mérése: 5-95%
MÉRÉSI PONTOSSÁG
Példa a pontosság meghatározására a válIGENozó feszültség mérésénél. A mérési eredmény számítása: 235V
Az YT-73086 mérő mérési pontossága ebben a tartományban : ±(1,0% + 5), felbontás 0,1V
a mérési hiba képletének kiszámítása: (mérési eredmény x 1%) + 5 x felbontás
számítás: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85V
A 235V jelzésére vonatkozó mérési hibát is tartalmazó eredmény = 235 ± 2,85V*.
Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12V = 12 ± 0,126V
a válIGENozó áram intenzitásának jelzésére vonatkozó mérési hibát is tartalmazó eredmény: 8A = 8 ± 0,34A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat megtalálható a felhasználói kézikönyvben.
*Az YT-73086 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény a válIGENozó feszültség tényleges effektív értéke csak a helyes szinuszos hullámforma esetén.
BEÉPÍTETT FUNKCIÓK
AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérése esetén olyan mérőműszerrel, amelynek tartománya kézzel, egy gomb segítségével állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a multiméter károsodásának veszélye. Az AUTO funkcióval rendelkező multiméter esetében azonban elég egy mérést elvégezni, és a mérő automatikusan megtalálja az optimális tartományt.
RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos értékű, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása nagymértékben lerövidíti az ilyen mérések idejét.
FUNC - a mérési mód váltása, pl. AC-ről DC feszültségmérésre, diódavizsgálatról áramkör folytonossági vizsgálatra való átváltás.
REL - a funkció használata a mérés során lenullázza a kijelzőt, és a kijelző előtt megjelenő értéket veszi referenciának. A következő mérés a mért érték és a tárolt referenciaérték közötti különbséget mutatja.
HZ% - a gomb a frekvenciamérésnél a gomb pozíciójában a beállításokat a kitöltési tényező mérésére változtatja.
DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn
TOVÁBBI INFORMÁCIÓK
LCD kijelző, maximálisan megjelenített eredmény: 3999
a képernyő háttérvilágítása
hangjelzés az áramkör folytonossági vizsgálatában 50Ω alatti ellenállás esetén
a dióda és a folytonossági vizsgálat külön-külön történő bekapcsolásának lehetősége
Tartalmazza a mérőszondákat, a hőmérsékletmérő szondát és a hordtáskát.
túlterhelés elleni védelemmel ellátott konstrukció
ABS műanyagból készült ház + ún. holster, azaz a mérőműszert a mechanikai sérülésektől védő gumiburkolat
Automatikus kikapcsolási funkció
alacsony akkumulátor töltöttségi szint jelző
tápegység: 9V(6F22) elem
Műszaki adatok:
Cikkszám YT-73086
EAN 5906083730863
Márka Yato
Súly (kg) 0,8130
MC 24 gyűjtőkarton
Pal 240
Automatikus tartomány IGEN
Frekvenciamérés 0-100kHz
AC feszültségmérés 0-600V
DC feszültségmérés 0-600V
Kapacitásmérés 0-100µF
Ellenállásmérés 0-40MΩ
Hőmérsékletmérés -20 és 1000°C között
Töltési tényező mérése 5-95%
VálIGENozó áram 0-10A
Egyenáram 0-10A
Áramkör folytonossági teszt IGEN
Diodateszt IGEN
