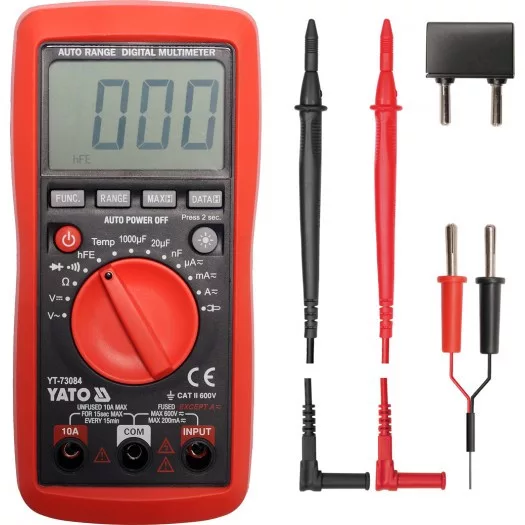

Az YT-73084 univerzális mérőműszer az egyes mérések automatikus tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Kétségtelen előnye, hogy a nagy áramú mérések elvégzéséhez kiegészítő tartozékot is használhat mérőbilincsek formájában, mint például az YT-73090.
ALAPMÉRÉSEK
válIGENozó feszültség mérése: A.C. 0-300V
Egyenáramú feszültségmérés: D.C. 0-300V
válIGENozó áramú mérés: A.C. 0-10A
egyenáramú mérés: D.C. 0-10A
ellenállásmérés: 0-20MΩ
diódateszt: IF 1mA, UR 1,7V
áramkör folytonossági teszt: 0-100Ω
TOVÁBBI MÉRÉSEK
kondenzátor mérés: 0-1000μF
hőmérsékletmérés: -20 és 1000°C között
hFe tranzisztor teszt: 0-1000, levehető mérőadapterrel
MÉRÉSI PONTOSSÁG
Példa a pontosság meghatározására a válIGENozó feszültség mérésénél. Számítás a mérési eredményhez: 235V
az YT-73084 mérő pontossága ebben a tartományban : ±(1,2% + 5), felbontás 1V
a mérési hiba képletének kiszámítása: (mérési eredmény x 1%) + 5 x felbontás
számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
A 235V jelzésére vonatkozó mérési hibát is tartalmazó eredmény = 235 ± 7,82V*.
Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12V = 12 ± 0,146V
a válIGENozó áram intenzitásának jelzésére vonatkozó mérési hibát is tartalmazó eredmény: 8A = 8 ± 0,34A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat megtalálható a kezelési útmutatóban.
* A *YT-73084 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény csak a valós effektív válIGENozó feszültség értéke a helyes szinuszos hullámforma esetén.
BEÉPÍTETT FUNKCIÓK
AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek tartománya a gomb segítségével kézzel állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye. Az AUTO funkcióval rendelkező multiméterek esetében azonban elég egy mérést elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos értékű, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét.
FUNC. - a mérési mód megváltoztatása, pl. a diódateszt átváltása folytonossági tesztre, az árammérés átváltása AC-ről DC-re.
DATA HOLD [H] - az aktuálisan mért értéket tartja a kijelzőn
MAX[H] - az aktuális mérés maximális értékének a kijelzőn való megtartása.
TOVÁBBI INFORMÁCIÓK
LCD kijelző, maximálisan megjelenített eredmény: 1999
a képernyő háttérvilágítása
hangjelzés az áramkör folytonossági tesztjében 30Ω alatti ellenállás esetén
lehetőség a dióda és a folytonossági áramkör tesztek külön-külön történő bekapcsolására
a készletben szondák, szonda a hőmérsékletméréshez, adapter a tranzisztor teszteléshez
túlterhelés elleni védelemmel ellátott konstrukció kis áramok méréséhez, biztosíték nélkül 10A-ig terjedő áramméréshez
ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiburkolat
a mérő automatikus kikapcsolása 15 perc után
alacsony akkumulátor töltöttségi szint jelző
Tápegység: három 1,5 V-os (AAA) akkumulátor
Műszaki adatok:
Cikkszám YT-73084
EAN 5906083730849
Márka Yato
Súly (kg) 0,4090
MC 44 gyűjtőkarton
Pal 704
Automatikus tartomány IGEN
Tranzisztor hFe mérés IGEN
AC feszültség mérése 0-300V
Egyenáramú feszültségmérés 0-300V
Kapacitásmérés 0-1000µF
Ellenállásmérés 0-20MΩ
Hőmérsékletmérés -20 és 1000°C között
VálIGENozó áram 0-10A
Egyenáram 0-10A
Áramkör folytonossági teszt IGEN
Diodateszt IGEN
