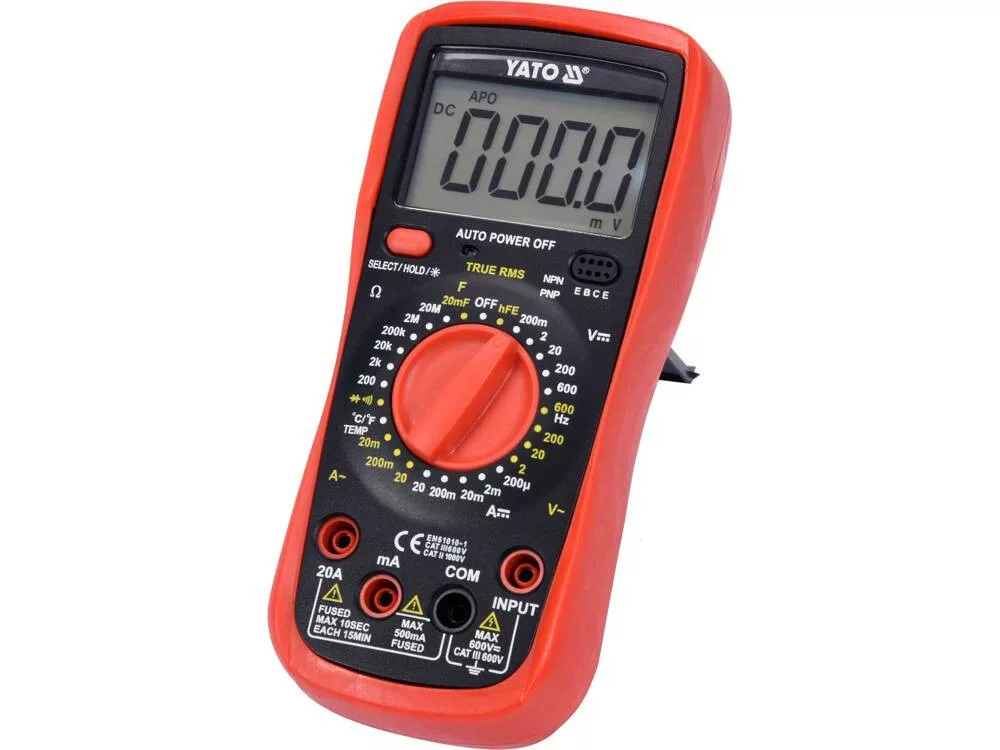

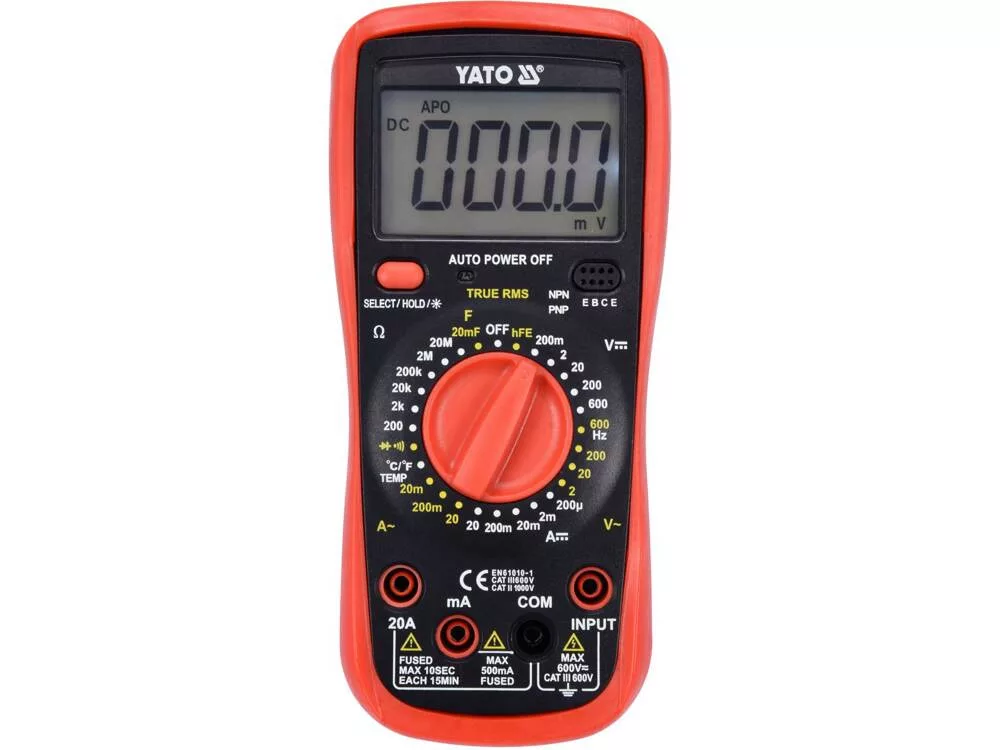

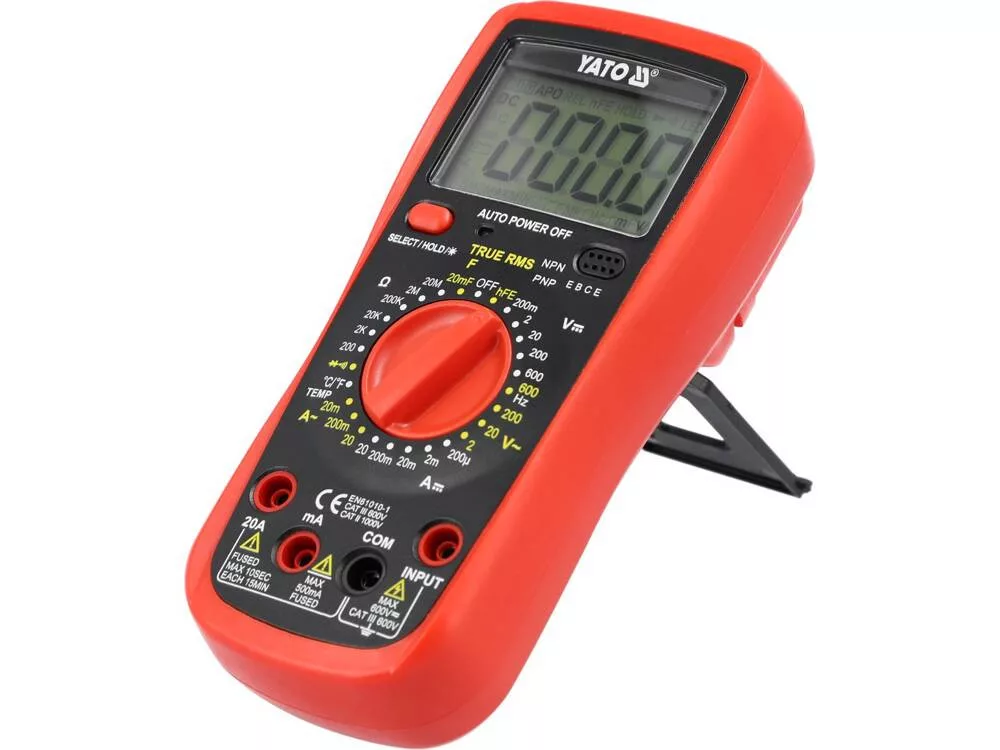

YATO Digitális multiméter (YT-73083)

Az YT-73083 többcélú mérőeszköz TRUE RMS funkcióval és az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Az akár 20 amperig terjedő váltakozó és egyenáramú mérések megkülönböztetik a multimétert más készülékektől, a kék háttérvilágítással ellátott nagyméretű képernyő pedig még nehéz fényviszonyok között is láthatóvá teszi az eredményt.



Alapvető mérések:

Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-600 V, VALÓDI EFFEKTÍV ÉRTÉK.

Egyenfeszültségmérés: EGYENÁRAM 0-600 V

váltakozó áram mérése: 0-20 A, VALÓS EFFEKTÍV ÉRTÉKEK

Egyenáram mérése: 0-20 A

ellenállásmérés: 0-20 MΩ

diódateszt:IF 1mA,UR 3,3 V

áramkör folytonossági teszt: 0-100 Ω



További mérések:

0-20 mF

áramfrekvenciamérés 230 és 400 V-os háztartási berendezésekben: 50-60 Hz

hőmérsékletmérés: -40 és 1000°C között

hFe tranzisztor teszt: 0-1000, integrált mérőaljzat



Mérési pontosságok:



Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

Az YT-73083 mérőműszer mérési pontossága ebben a tartományban : ±(1,2% + 8), felbontás: 0,1 V.

a mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 8 x felbontás

számítás: (235 x 1,2%) + 8 x 0,1 = 2,82 + 0,8 = 3,62 V



Tényleges eredmény a mérési hibával együtt a 235 V jelzésére = 235 ± 3,62 V

Tényleges eredmény a mérési hibával együtt egyenfeszültség-mérési jelzés esetén: 12 V = 12 ± 0,126 V

mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A



A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.



Beépített funkciók:

TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. jelennek meg egy áramkörben, ott elengedhetetlen funkció.

SELECT - a mérési mód váltása, pl. diódavizsgálatról áramköri folytonossági vizsgálatra váltás, ha a gombot AC 600V mérésre állítottuk, frekvenciamérésre váltás a háztartási berendezésekben.

DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn



További információk

LCD kijelző, maximálisan megjelenített eredmény: 1999

a kijelző háttérvilágítása

hangjelzés az 50 Ω alatti ellenállások áramköri folytonossági vizsgálatakor

lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

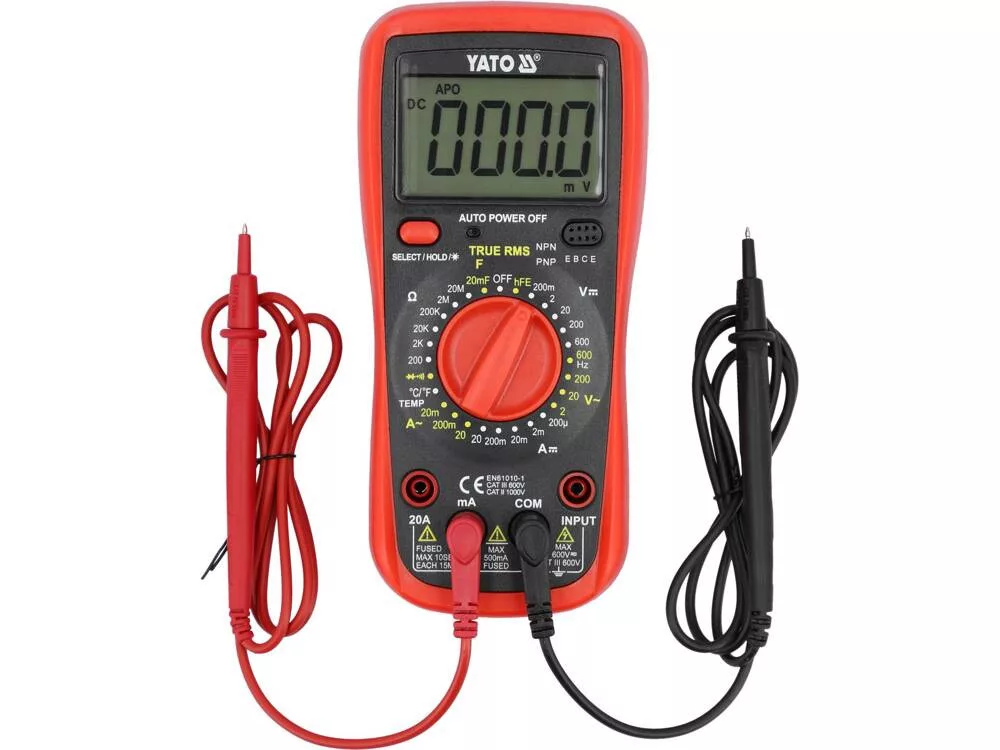

mérőszondák és hőmérsékletmérő szonda mellékelve

túlterhelés elleni védelemmel ellátott konstrukció

ABS műanyagból készült ház + úgynevezett holster, azaz gumiborítás, amely védi a mérőműszert a mechanikai sérülésektől

automatikus kikapcsolás 15 perc után

alacsony töltöttségi szint jelzése

tápellátás: 9 V-os elem (6F22)
