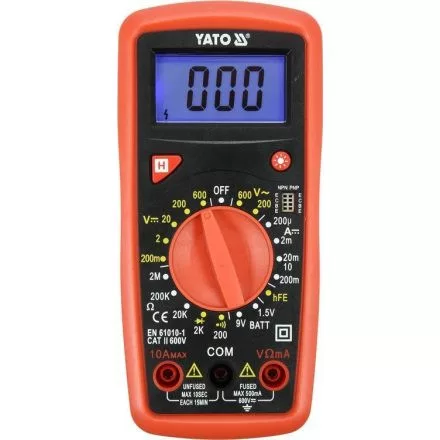

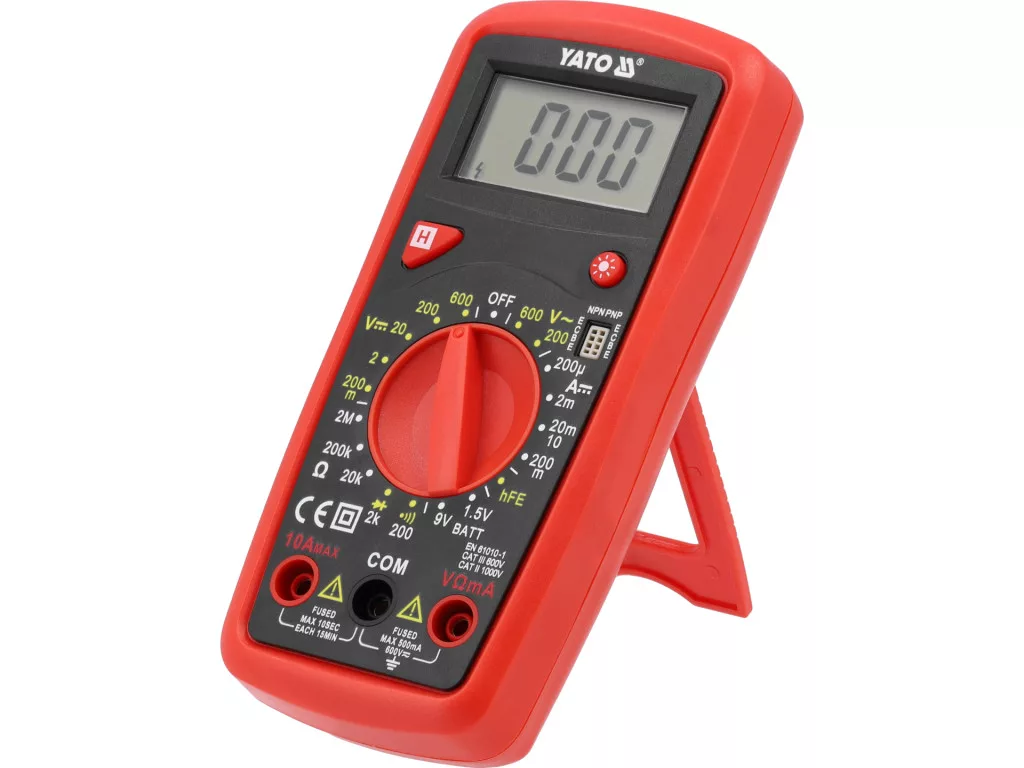

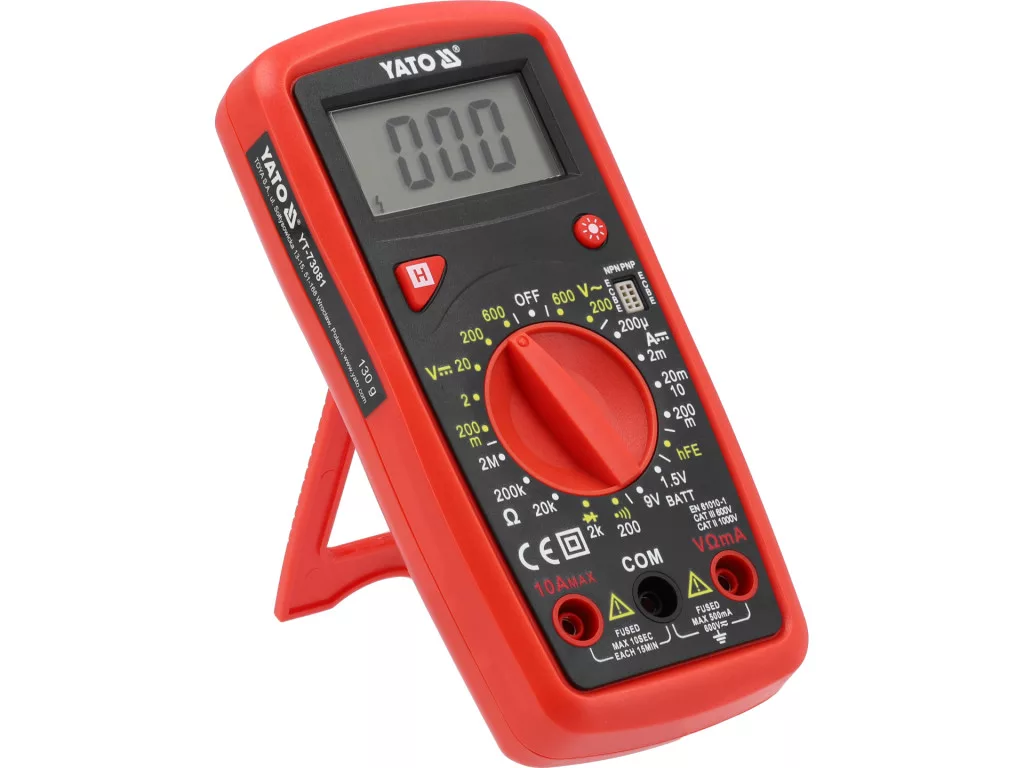

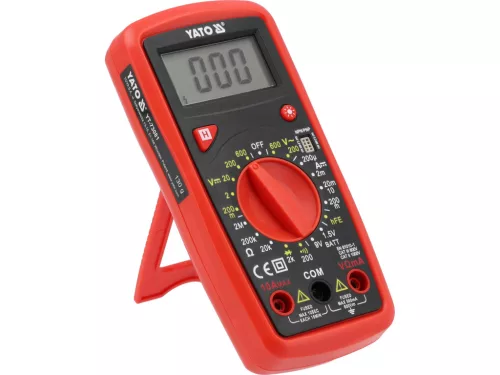

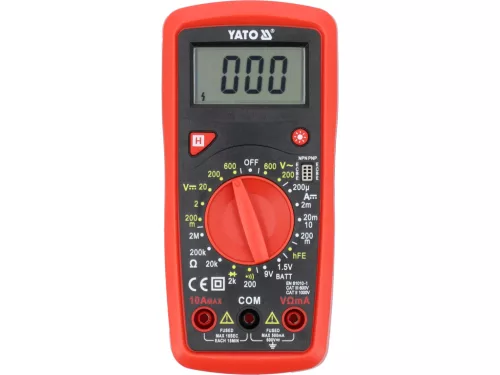

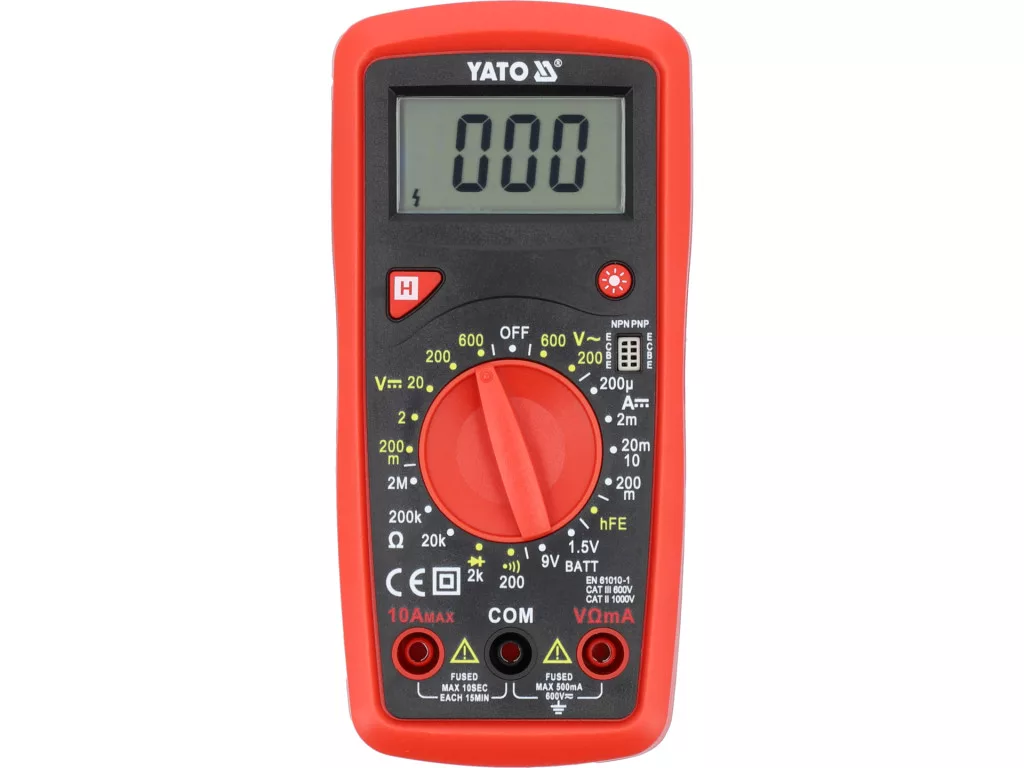

Az YT-73081 univerzális mérő minden méréshez manuális tartománnyal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. További és hasznos lehetőség az 1,5V-os és 9V-os akkumulátorteszt, mellyel terhelés alatt ellenőrizhetjük a vizsgált akkumulátor feszültségét, segít felmérni az állapotát és kizárni vagy megerősíteni a csere szükségességét.
ALAPMÉRÉSEK
váltakozó feszültség mérés: AC 0-600V
DC feszültség mérés: DC 0-600V
Egyenáram mérése: DC 0-10A
ellenállásmérés: 0-2MΩ
dióda teszt: I F 1mA, U R 2,4V
folytonossági teszt: 0-100Ω
TOVÁBBI MÉRÉSEK
hFe tranzisztor teszt: 0-1000, beépített tesztaljzat
1,5V-os akkumulátorteszt kb.3kΩ terhelési ellenállással
9V akkumulátor teszt kb.900Ω terhelési ellenállással
MÉRÉSI PONTOSSÁG
Példa a pontosság meghatározására váltakozó áramú feszültségméréshez. A mérési eredmény számításai: 235V
az YT-73081 mérő mérési pontossága ebben a tartományban: ±(2% + 10), felbontás 1V
Mérési hibaképlet számítása: (mérési eredmény x 2%) + 10 x felbontás
számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Az eredmény a mérési hibát figyelembe véve a 235V = 235 ± 14,7V* jelzésnél
az egyenfeszültség mérési jelzés mérési hibáját figyelembe véve az eredmény: 12V = 12 ± 0,146V
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.
*Az YT-73081 mérő nem rendelkezik valódi effektív mérési funkcióval, ezért a fenti eredmény csak a helyes szinuszos hullámforma esetén a váltakozó feszültség valós effektív értéke.
BEÉPÍTETT FUNKCIÓK
1,5 és 9V akkuteszt - a mérő a teszt során kis mennyiségű áramot vesz le az akkumulátorból, aminek köszönhetően 100%-ban megkapjuk a szükséges információkat annak felméréséhez, hogy az adott áramforrás képes lesz-e táplálni készülékünket. A teljes körű tájékoztatás érdekében először az egyenfeszültséget érdemes megmérni, majd az eredményt összevetni az akkumulátorteszt értékével. A túl nagy esés vagy alacsony feszültség egyértelmű jele annak, hogy az áramforrást cserélni kell
DATA HOLD [H] - az aktuálisan mért érték mentése a kijelzőn
TOVÁBBI INFORMÁCIÓ
LCD kijelző, maximális megjelenített pontszám: 1999
képernyő háttérvilágítása
hangjel az áramkör folytonossági vizsgálatában 30Ω alatti ellenállásra

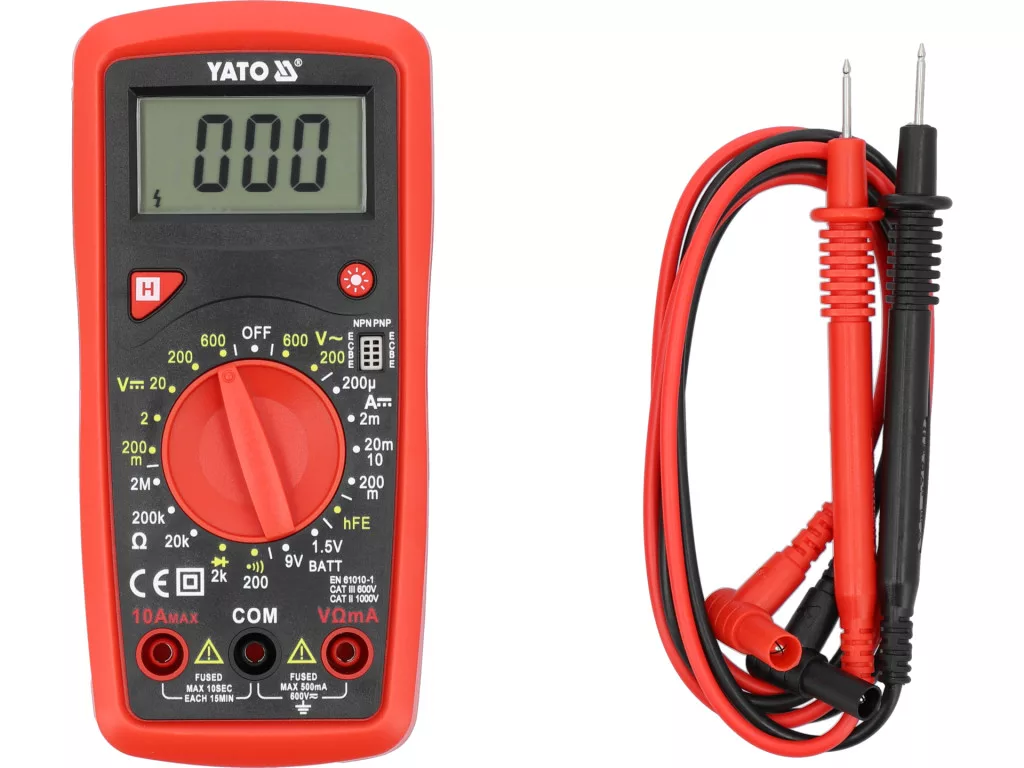

mérőszondák mellékelve
túlterhelés elleni védelemmel ellátott kivitel alacsony áramerősség mérésekhez, biztosíték nélkül áramméréshez 10A-ig
ház ABS műanyag + ún tok, azaz a mérőt a mechanikai sérülésektől védő gumi burkolat
lemerült akkumulátor jelző
tápellátás: két 1,5 V-os (AAA) elem
VIGYÁZAT
Ha ismeretlen értékeket mér egy mérőműszerrel, kézi tartományváltással a gomb segítségével, a méréseket egymás után kell elvégezni a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - ellenkező esetben fennáll a készülék károsodásának kockázata.
