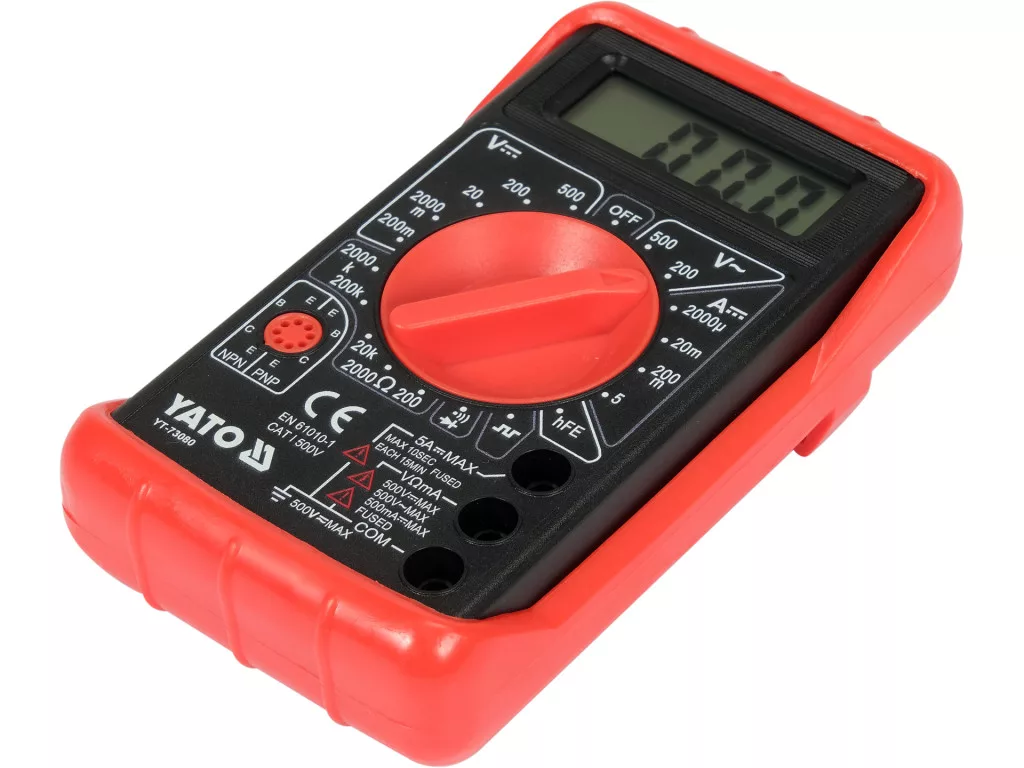

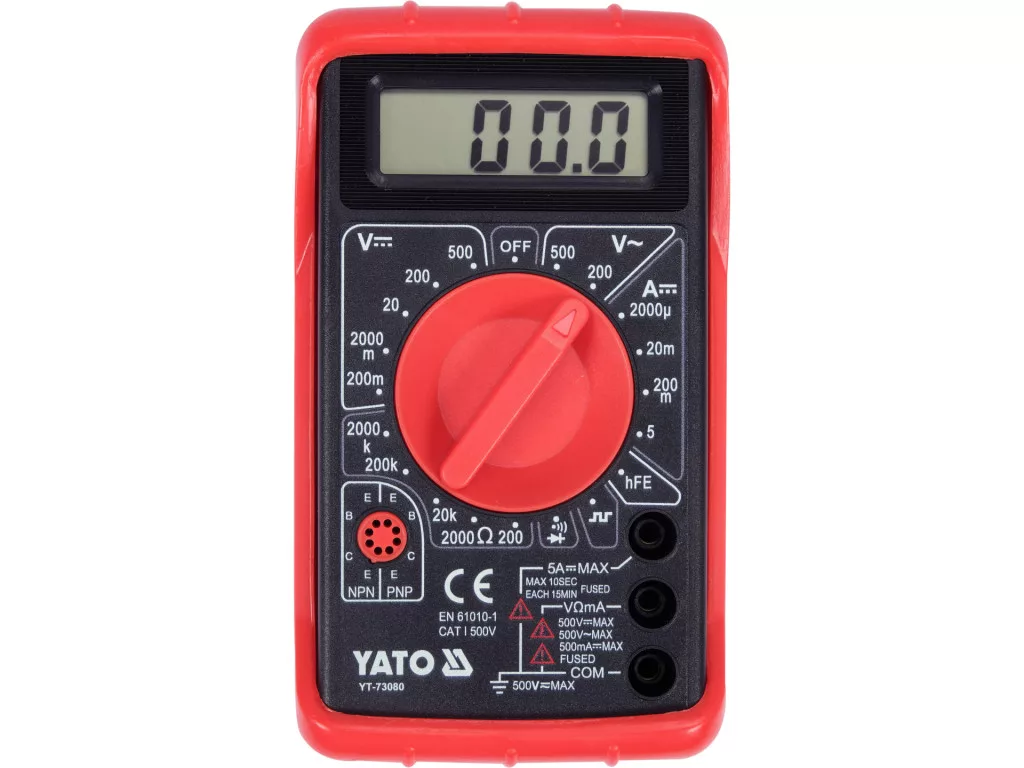

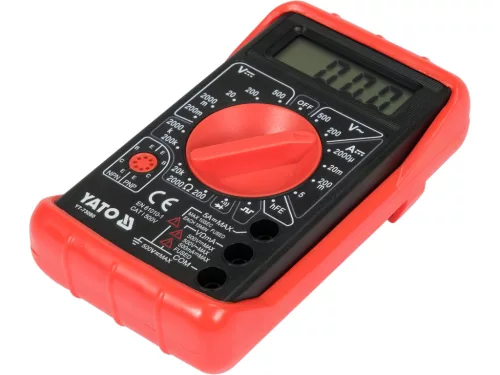

YATO Digitális multiméter (YT-73080)

Az YT-73080 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. Ez az alapmodell a kínálatunkban. További védelmet nyújt a mechanikai sérülések ellen az úgynevezett holster - amely egy, a készülék háza fölé feszített gumiburkolat.



Alapmérések

Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-500 V

Egyenáramú feszültségmérés: EGYENÁRAM 0-500 V

Egyenáram mérése: 0-5 A

ellenállásmérés: 0-2 MΩ

diódateszt:IF 1 mA,UR 3 V

áramkör folytonossági teszt: 0-30 Ω



További mérések:

hFe tranzisztor teszt: 0-1000, beépített mérőaljzat

téglalap alakú hullámforma generátor: 5 Vpp, 50 Hz



Mérési pontosságok:



Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V

Az YT-73080 mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V

A mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás

számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V



Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.

A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V



Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázatot lásd a kezelési útmutatóban.



*Az YT-73080 mérő nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valós effektív értéke normál szinuszos hullámforma esetén.



Beépített funkciók:

Hullámforma-generátor - a gombot jelgenerálásra állítva a mérőműszer egy 5 Vpp csúcstól csúcsig terjedő, kb. 50 Hz frekvenciájú téglalap alakú hullámformát hoz létre. A jel felhasználható az audiótechnikában, pl. hangszóró diagnosztikára.

DATA HOLD [H] - megtartja az aktuálisan mért értéket a kijelzőn.



További információk:

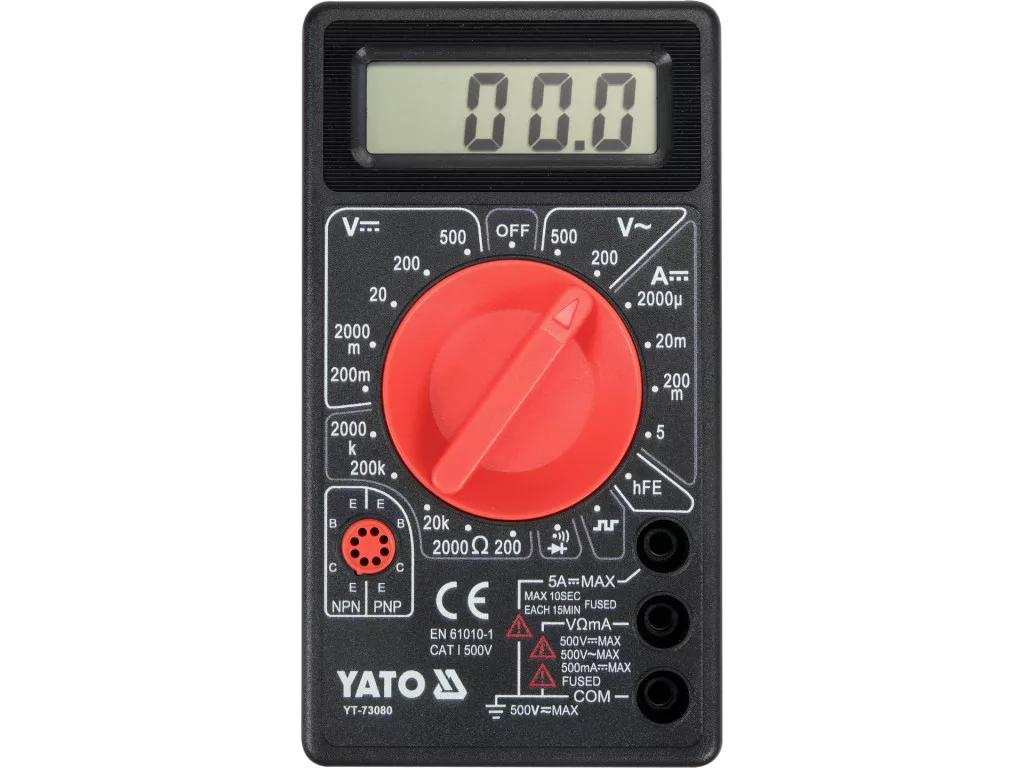

LCD kijelző, maximálisan megjelenített eredmény: 1999

akusztikus jel a folytonossági vizsgálatban 30 Ω alatti ellenállások esetén

automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 30 Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).

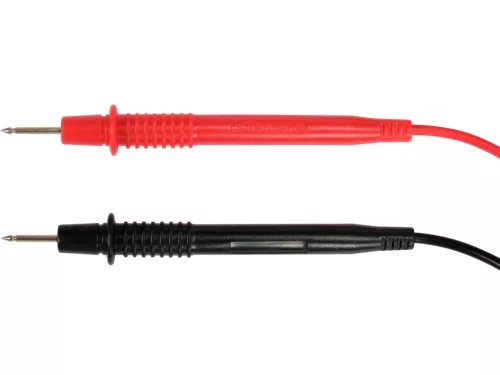

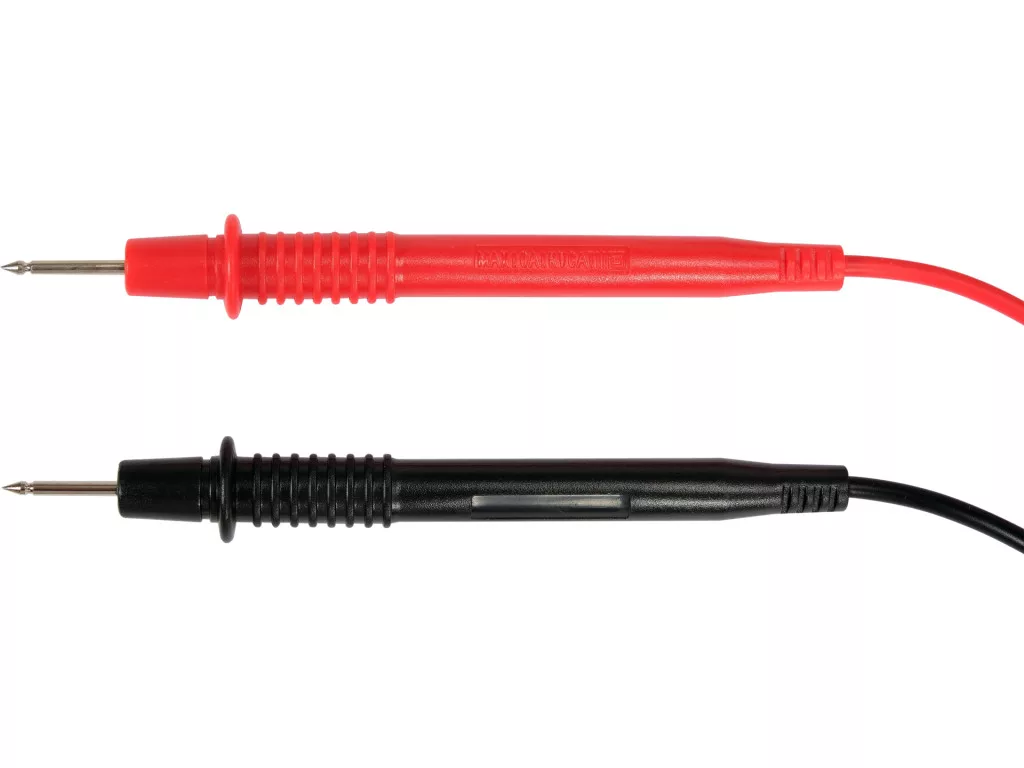

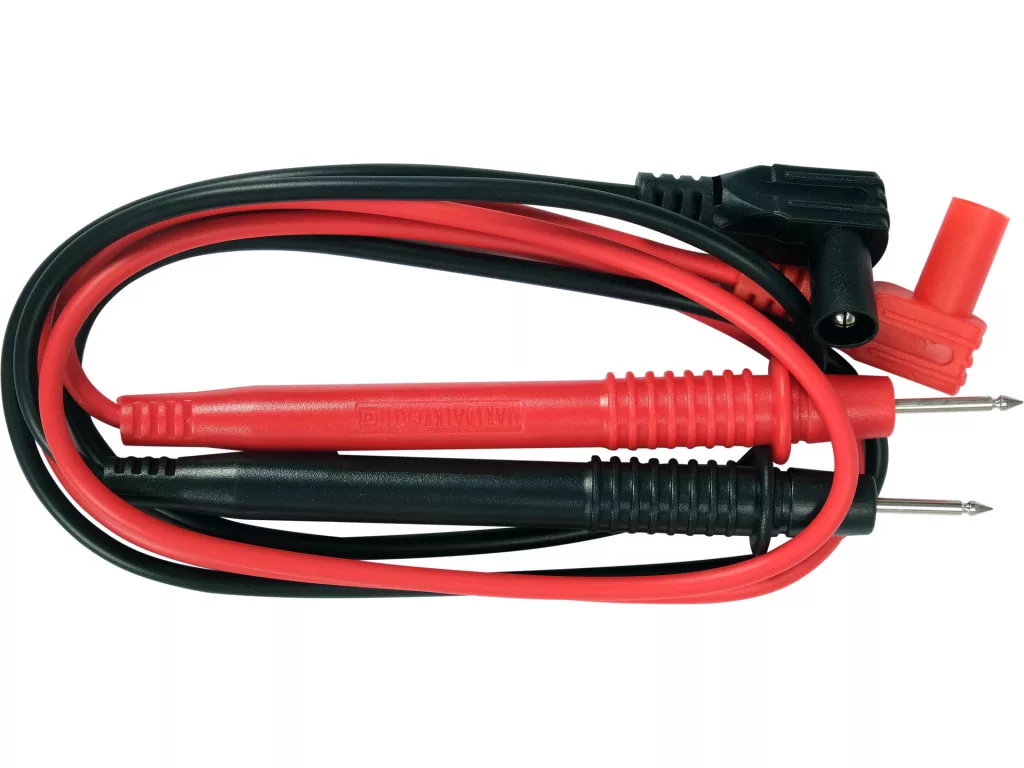

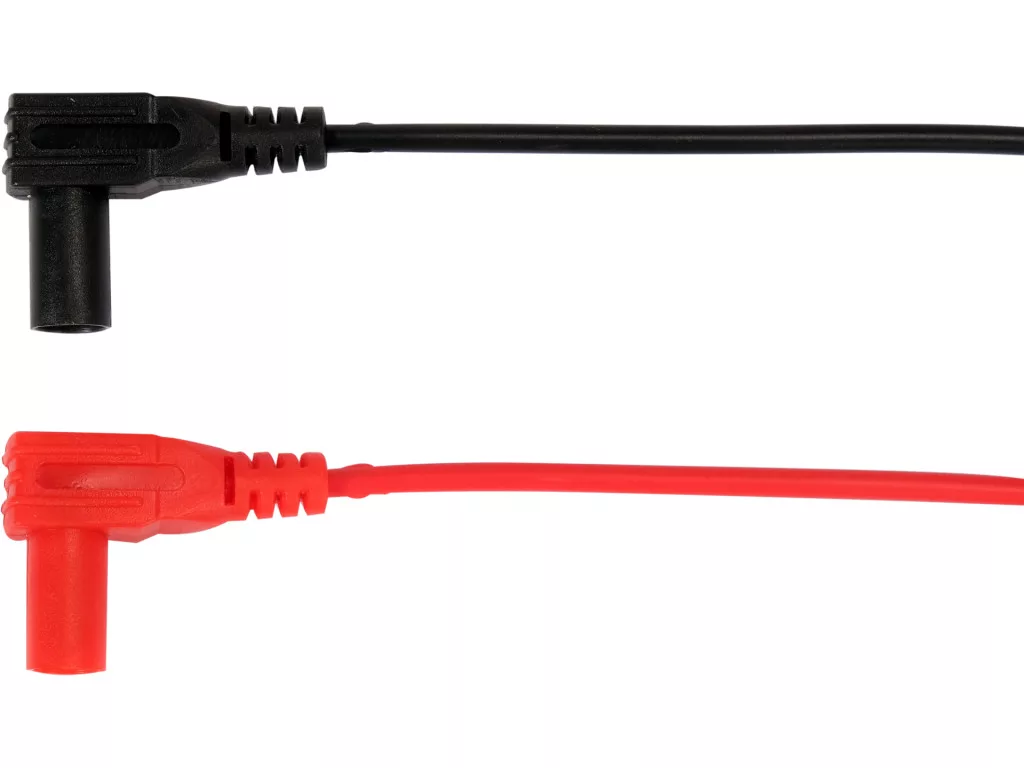

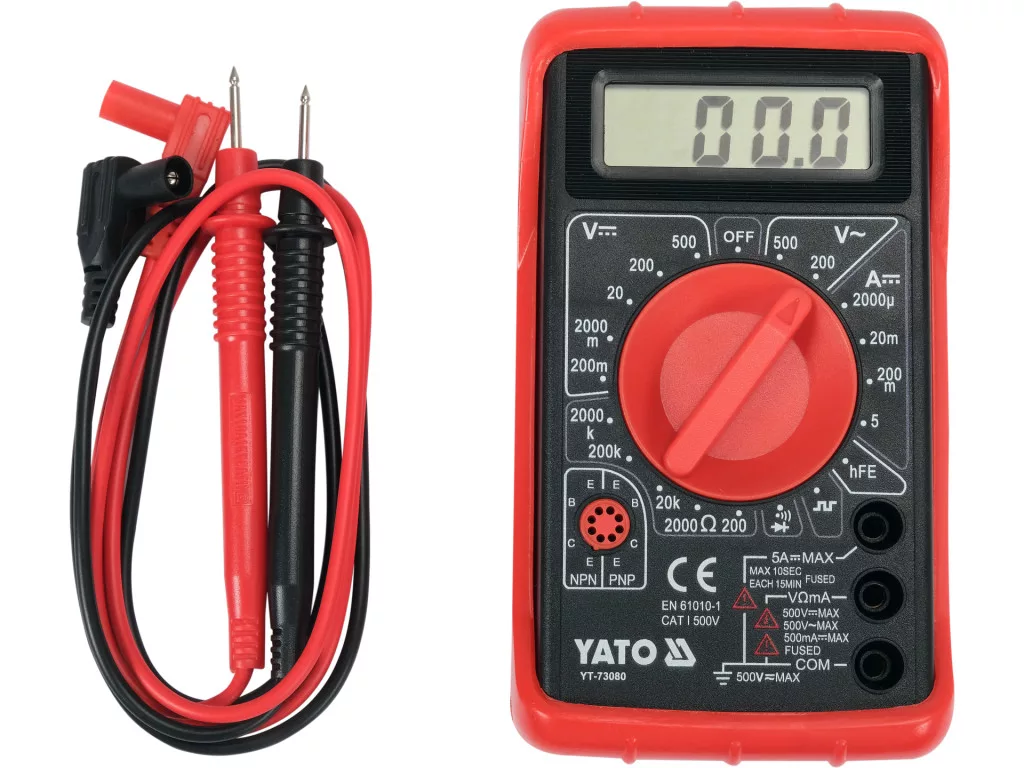

mellékelt mérőszondák

túlterhelés elleni védelemmel ellátott konstrukció

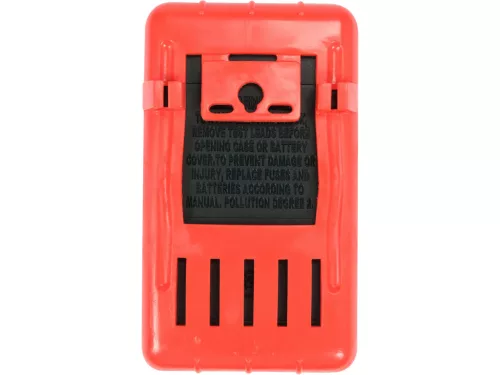

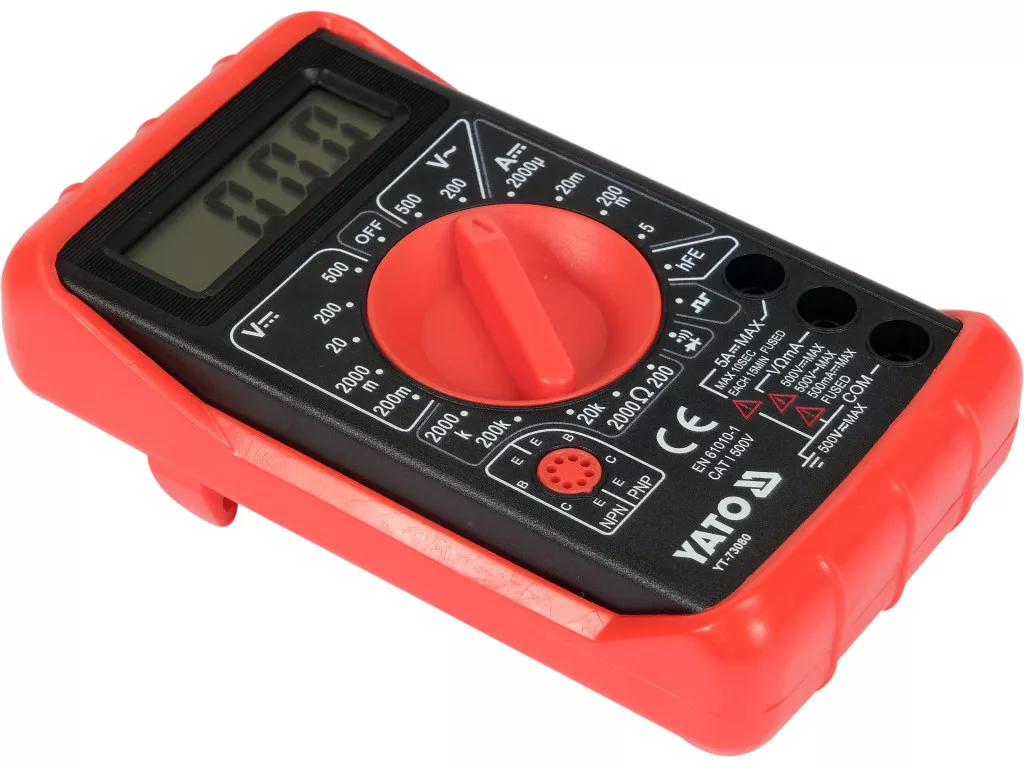

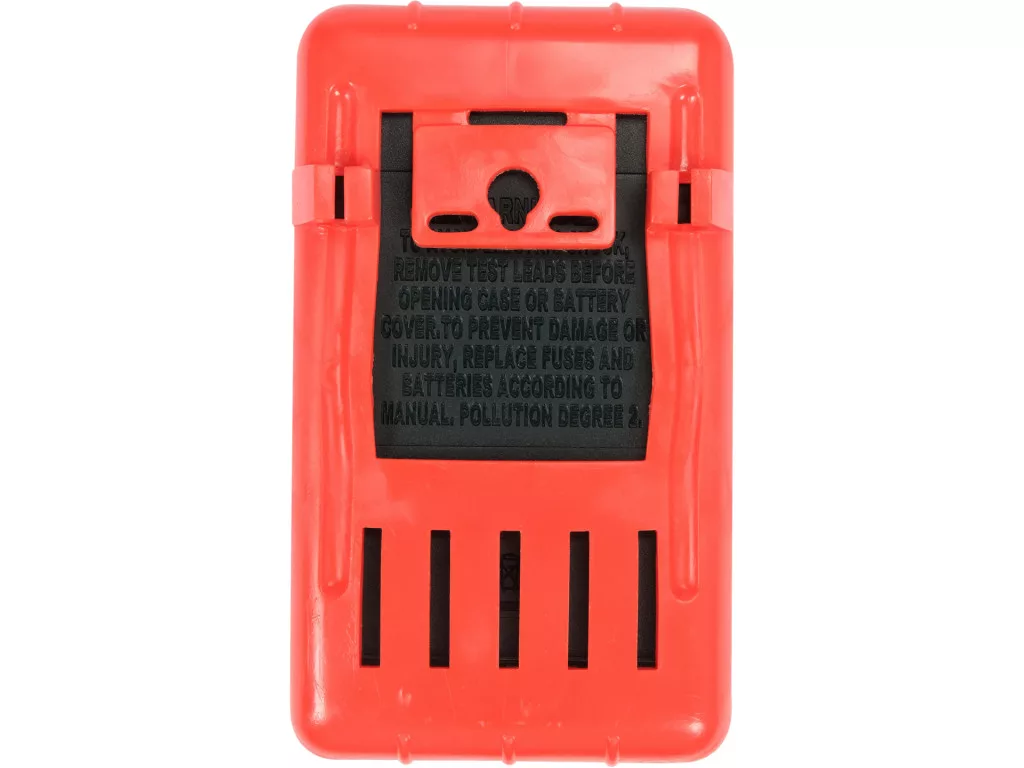

ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás

alacsony töltöttségi szint jelzése

tápellátás: 9 V-os elem (6F22)



Vigyázat!



Ismeretlen értékek mérése esetén egy olyan mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.• Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-500 V
