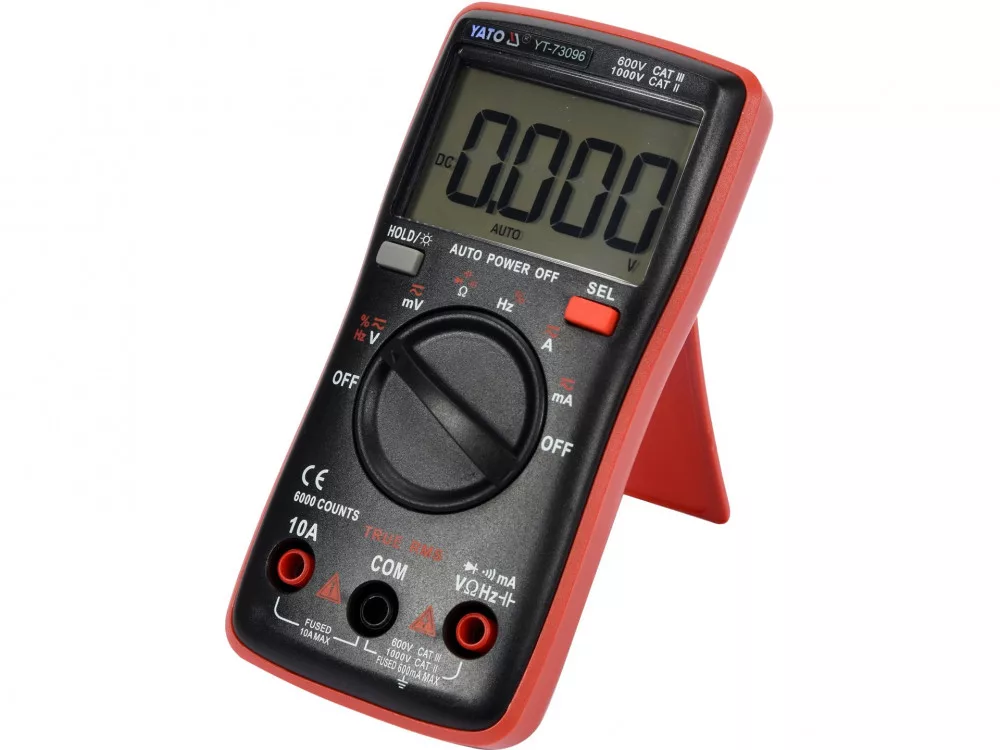

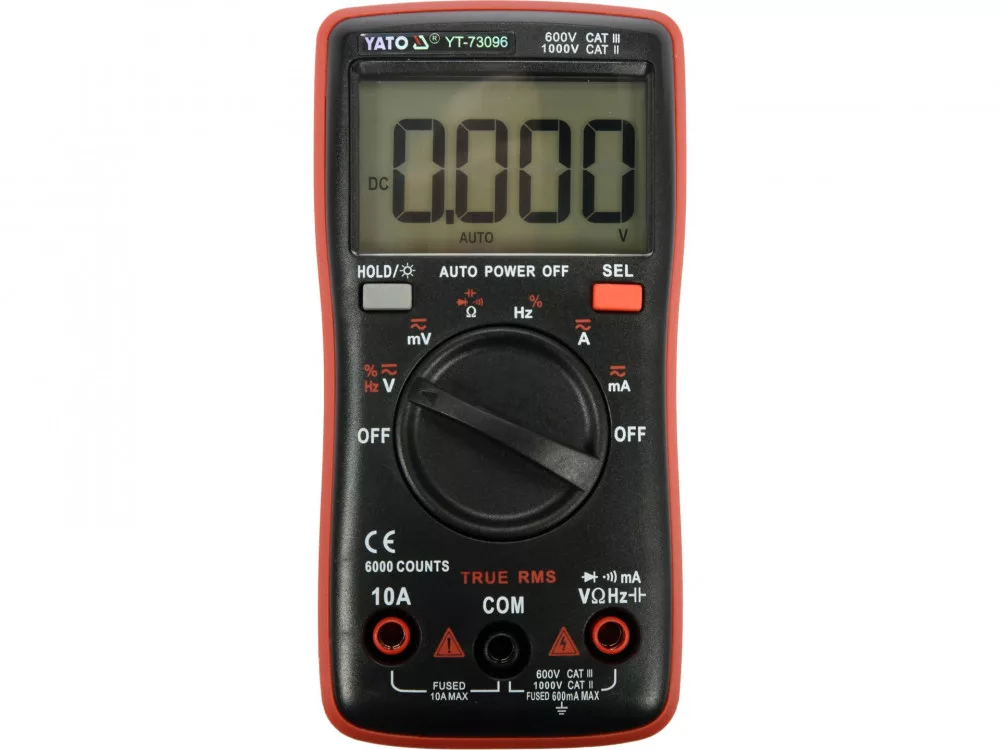

YT-73096 univerzális mérőműszer TRUE RMS funkcióval és automatikus mérési tartományokkal. Lehetővé teszi az elektromos mennyiségek alapvető és haladó méréseit. A népszerű ház, a kis méretek és a nagyméretű, háttérvilágítással ellátott kijelző a nagy mobilitást a kényelmes munkavégzéssel kombinálja. A multiméter a kijelzések gyorsaságát, pontosságát és megismételhetőségét a vezérlőpanel modern kialakításának és a kiváló minőségű mérőszondáknak köszönheti, amelyek méretét és pontosságát a hobbimérők és a professzionális szerviztechnikusok egyaránt értékelni fogják. A mérőszondák vezetékei szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékletnek.
Alapvető mérések:
Váltakozó áramú feszültség mérése: VÁLTAKOZÓ ÁRAM 0-750 V, VALÓDI EFFEKTÍV ÉRTÉK
Egyenfeszültségmérés: EGYENÁRAM 0-1000 V
váltakozó áram mérése: 0-10 A, VALÓS EFFEKTÍV ÉRTÉKEK
Egyenáram mérése: egyenáram 0-10 A
ellenállásmérés: 0-60 MΩ
diódateszt:IF 5 mA,UR 3 V
áramkör folytonossági teszt: 0-50 Ω
További mérések:
mF: 0-9,999 mF
frekvenciamérés: 0-9,999 Mhz
kitöltési tényező mérése: 1-99%
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
Az YT-73096 mérőműszer mérési pontossága ebben a tartományban : ±(1,0% + 3), felbontás 0,1 V.
a mérési hiba képletének kiszámítása: (mérési eredmény x 1,0%) + 3 x felbontás
számítás: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V
Tényleges eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 2,65 V
Tényleges eredmény a mérési hibával együtt egyenfeszültségjelzés esetén: 12 V = 12 ± 0,09 V
mérési hibát is tartalmazó eredmény a váltakozó áramú mérés jelzéséhez: 8 A = 8 ± 0,15 A
A mérés felbontását és pontosságát tartalmazó táblázat a kezelési útmutatóban található.
Beépített funkciók:
TRUE RMS - az ezzel a funkcióval rendelkező mérőműszer a váltakozó feszültség/feszültség valódi effektív értékét jeleníti meg. Az átlagoló mérőkkel ellentétben a valódi effektív értékkel rendelkező készülékek nemcsak szinuszos hullámformák, hanem pl. magasabb felharmonikusokkal, illetve négyzet- vagy háromszöghullámformákkal torzított szinuszos hullámformák esetén is a helyes értéket mutatják. Ez a funkció minden olyan helyen elengedhetetlen, ahol kapcsolóüzemű tápegységek, motoros inverteres meghajtások, HVAC-berendezések stb. vannak jelen egy áramkörben.
AUTO - a mérési tartomány automatikus beállítása. Ismeretlen értékek mérésekor egy olyan mérőműszerrel, amelynek a mérési tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul
SEL - a mérési mód váltása, pl. AC-ről DC-feszültség mérésre
DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn
További információk:

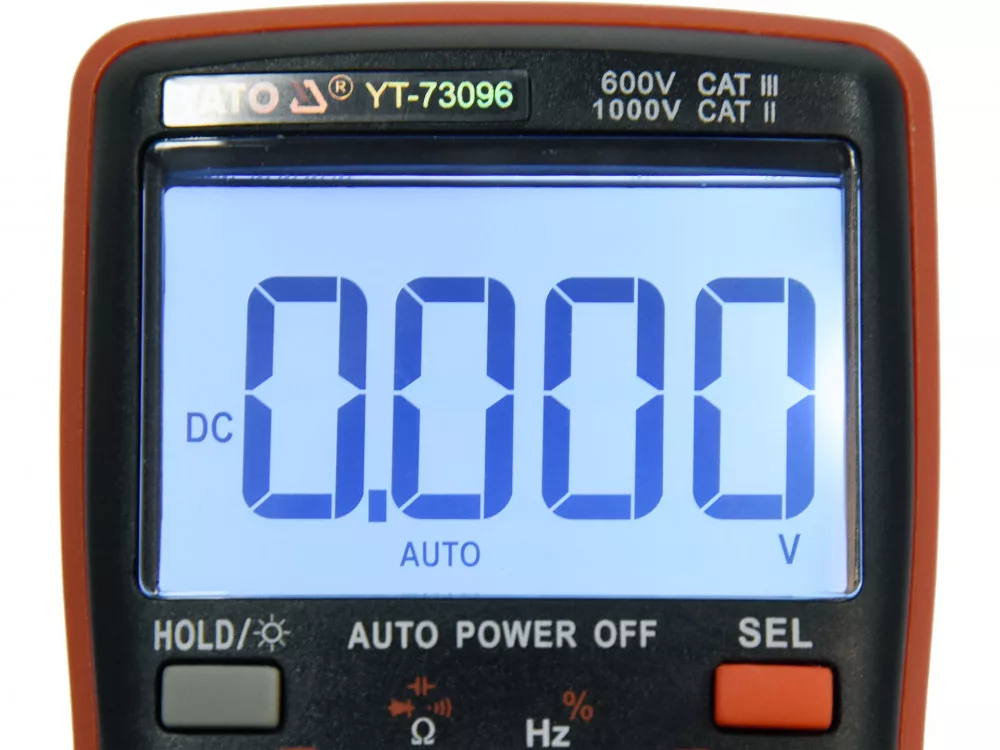

LCD kijelző, maximálisan megjelenített eredmény: 6000
a képernyő háttérvilágítása
hangjelzés az áramkör folytonossági vizsgálatakor 50 Ω alatti ellenállás esetén
lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

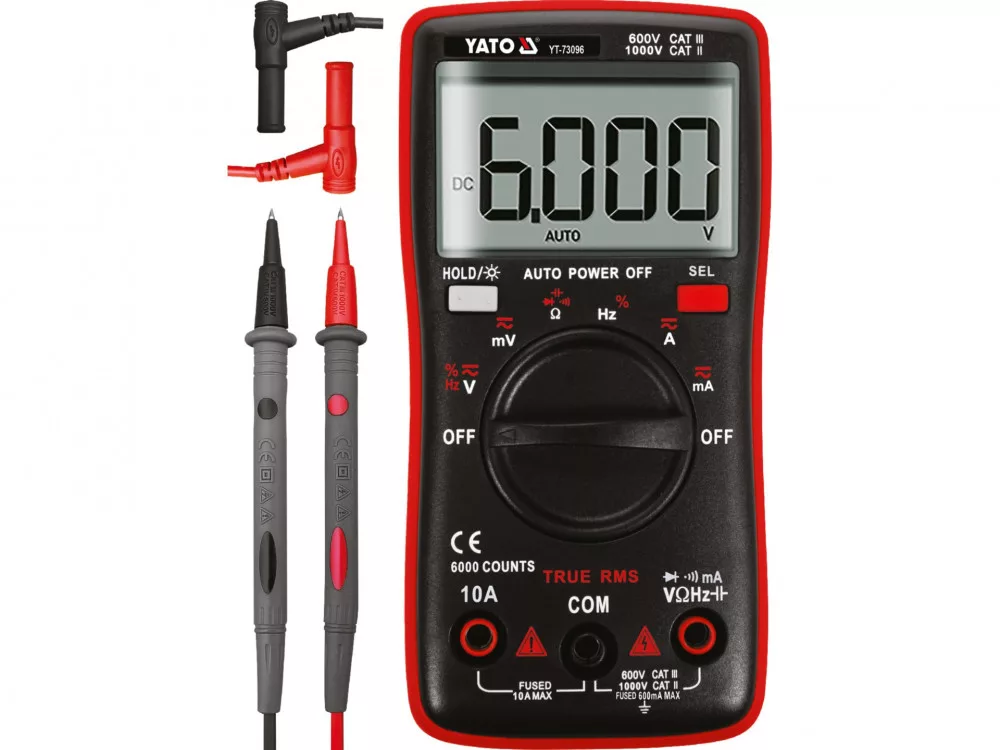

14,5 cm hosszúságú mérőszondák a tartozékban
kábelhossz a szondákkal együtt 97 cm
kábelátmérő a szigeteléssel együtt: 3,5 mm
túlterhelés elleni védelemmel ellátott konstrukció
ABS műanyagból készült ház
a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
az automatikus kikapcsolási mód kikapcsolásának lehetősége
alacsony töltöttségi szint jelzése
