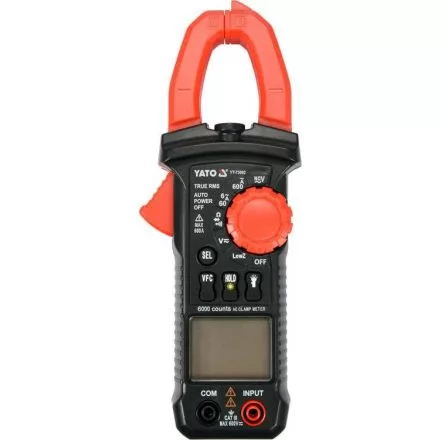

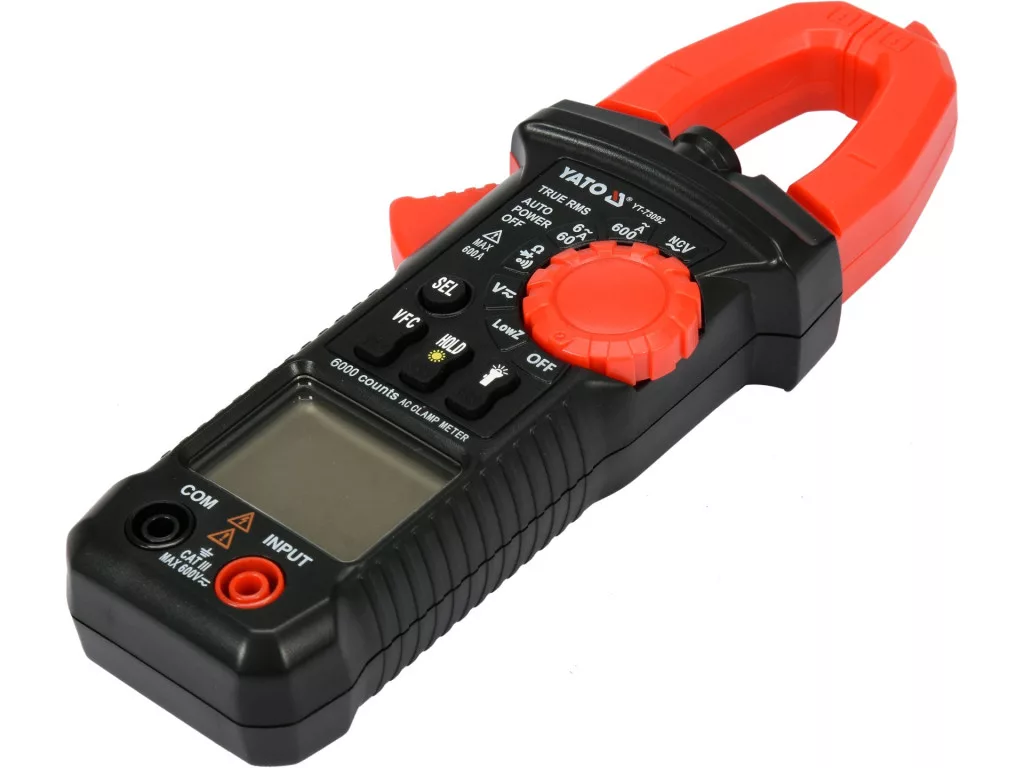

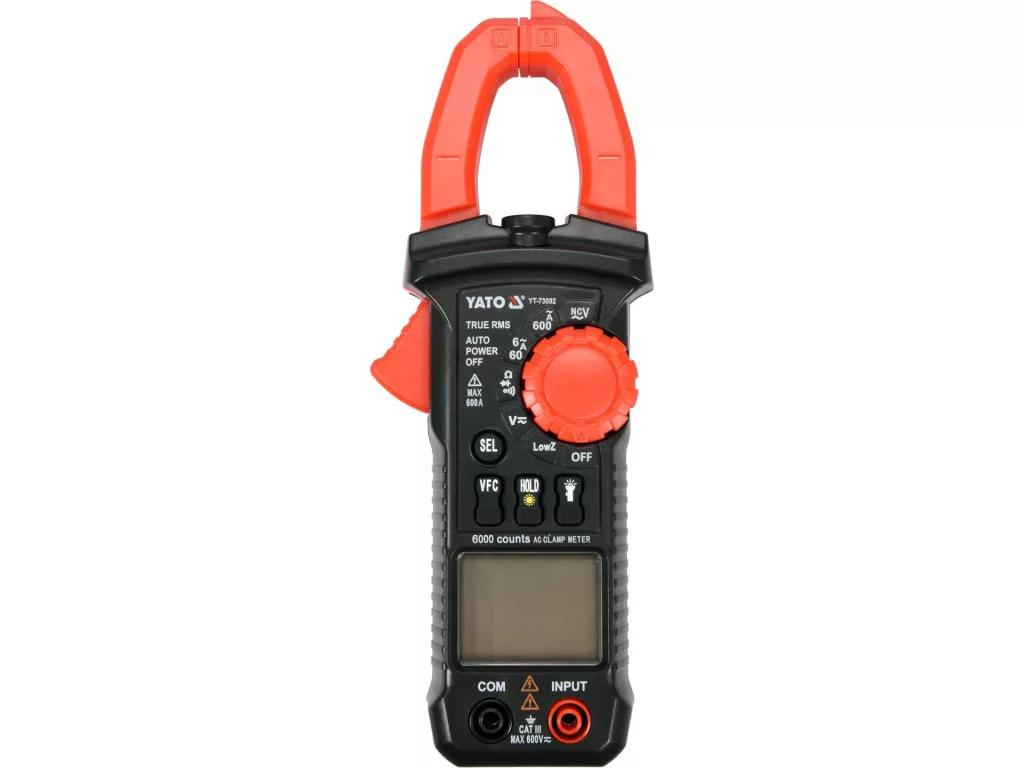

Az YT-73092 univerzális lakatfogó a legtöbb jelzéshez automatikus hatótávolsággal lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mérő mérőkapcsokkal van felszerelve, amelyek lehetővé teszik a váltakozó áram mérését egyetlen vezetékben induktív módszerrel. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztás nélkül történik, és sokkal nagyobb áramok mérését teszi lehetővé, mint a hagyományos elektromos mérők esetében.
ALAPMÉRÉSEK
AC feszültségmérés: AC 0-600V, TRUE RMS + VFC + LowZ
DC feszültség mérés: DC 0-600V, LowZ
AC árammérés: AC 0-600A, TRUE RMS + VFC
ellenállásmérés: 0-60MΩ
dióda teszt: I F 1mA, U R 2,3V
folytonossági teszt: 0-120Ω
TOVÁBBI MÉRÉSEK
AC feszültség mérés alacsony impedanciájú üzemmódban: AC 0-600V
DC feszültség mérés alacsony impedanciájú üzemmódban: DC 0-600V
érintésmentes váltakozó feszültség észlelése: NCV
MÉRÉSI PONTOSSÁG
Példa a pontosság meghatározására váltakozó áramú áramméréshez. A mérési eredmény számításai: 30A
az YT-73092 mérő mérési pontossága ebben a tartományban: ±(2,5%+10), felbontás 0,01A
Mérési hiba számítási képlete: (mérési eredmény x 2,5%) + 10 x felbontás
számítás: (30 x 2,5%) + 10 x 0,01 = 0,75 + 0,1 = 0,85 A
A tényleges eredmény a mérési hibát figyelembe véve a 30A = 30 ± 0,85A jelzésnél
az eredmény figyelembe véve a mérési hibát az AC feszültség mérés jelzésénél: 235V = 235 ± 3,3V
az eredmény figyelembe véve a mérési hibát az egyenfeszültség mérés jelzésénél: 12V = 12 ± 0,116V
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati útmutatóban található.
BEÉPÍTETT FUNKCIÓK
TRUE RMS - egy mérő ezzel a funkcióval kiszámítja a váltakozó áram és a feszültség valós effektív értékét szinuszos és nem szinuszos hullámalak esetén is. A készülék először több időintervallumban megméri a szinuszhullám tényleges értékét → majd a mérési eredményeket négyzetre emeli → összegzi → kiszámítja az átlagot → végül az átlag eredményét négyzetre emeli. A mérési eredmény az AC feszültség/áram valós effektív értéke még torzított szinusz vagy négyszöghullám esetén is
NCV - érintés nélküli váltakozó feszültség érzékelése induktív módszerrel. A mérő érzékeli a feszültség jelenlétét egy szigetelt vezetékben, jelezhet fázisvezetéket is
LowZ - AC és DC feszültség mérése alacsony impedanciájú üzemmódban. A szellemfeszültségként ismert jelenség megnehezítheti az áramellátó hálózat diagnosztizálását, például ipari épületekben. Ez abból áll, hogy feszültség jelenik meg egy nem csatlakoztatott vezetéken, amelyben feszültséget indukáltak ugyanabból a hálózathoz csatlakoztatott csatornából. A LowZ funkció a mérőműszer mérőaljzatainak impedanciáját 10-szeresére csökkenti a normál mérési módhoz képest, majd a mérő a feszültség mintavétele közben valamivel nagyobb áramot vesz fel és ezzel kisüti a kábelben felgyülemlett töltést. Ennek eredményeként egy úgynevezett szellemfeszültség nélküli feszültségmérést kapunk.
VFC - aluláteresztő szűrő. A funkciót például egy olyan villanymotor-vezérlő kimeneti feszültségének mérésekor használják, amely frekvencia- és feszültségváltozásokat használ a motor fordulatszámának szabályozására (VFD vezérlők). A funkció aktiválása után a mérőműszer kiszűri a nagyfrekvenciás interferenciát, például a PWM jelből, és csak az alacsony frekvenciát hagyja meg. Ez lehetővé teszi a szűrő számára, hogy pontosan mérje a motorhoz áramló feszültség/áram effektív értékét
AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy mérőműszerrel, kézi tartományváltással a gomb segítségével, a méréseket egymás után kell elvégezni a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - ellenkező esetben fennáll a készülék károsodásának kockázata. Az AUTO funkcióval rendelkező multiméternél azonban elég egy mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul
SEL - a mérési mód megváltoztatása, például váltóáramról egyenáramra, a diódateszt átkapcsolása áramkör folytonossági tesztre vagy ellenállásmérésre
HOLD - az aktuálisan mért érték megőrzése a kijelzőn
TOVÁBBI INFORMÁCIÓ
LCD kijelző, maximális megjelenített pontszám: 5999
képernyő háttérvilágítása
a bilincs mérőmezőjének háttérvilágítása
hangjel az áramkör folytonossági vizsgálatában 60Ω alatti ellenállásra
A dióda és a folytonossági tesztek külön engedélyezhetők
A bilincsek 26 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 18 mm átmérőjű kábel mérését

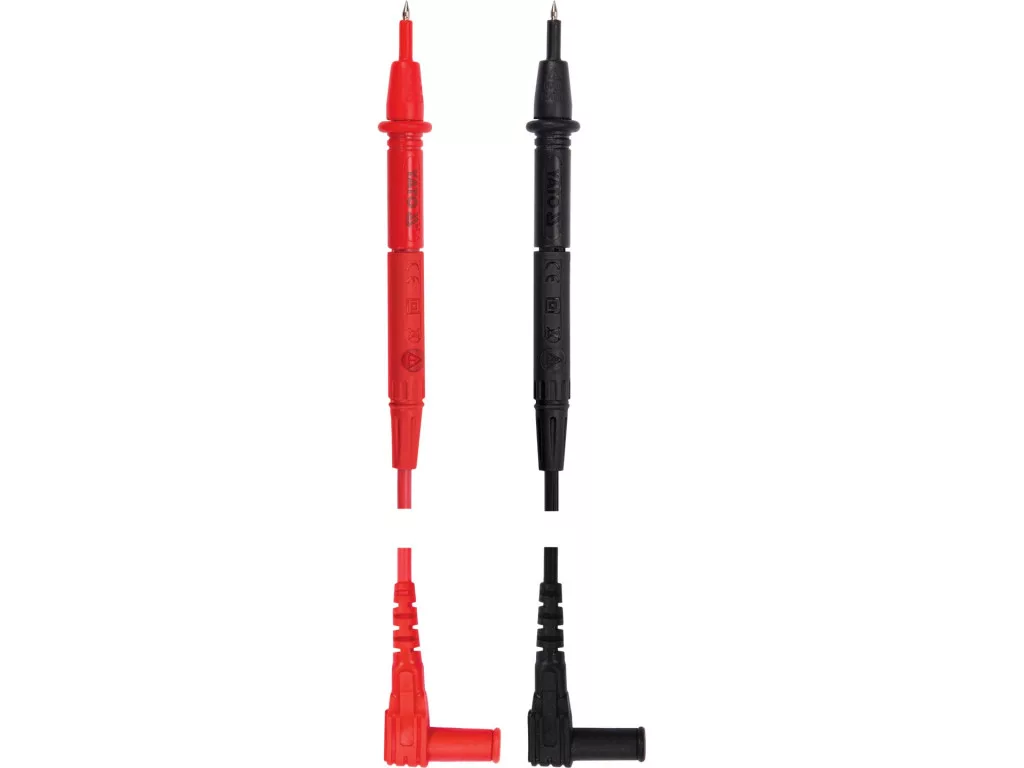

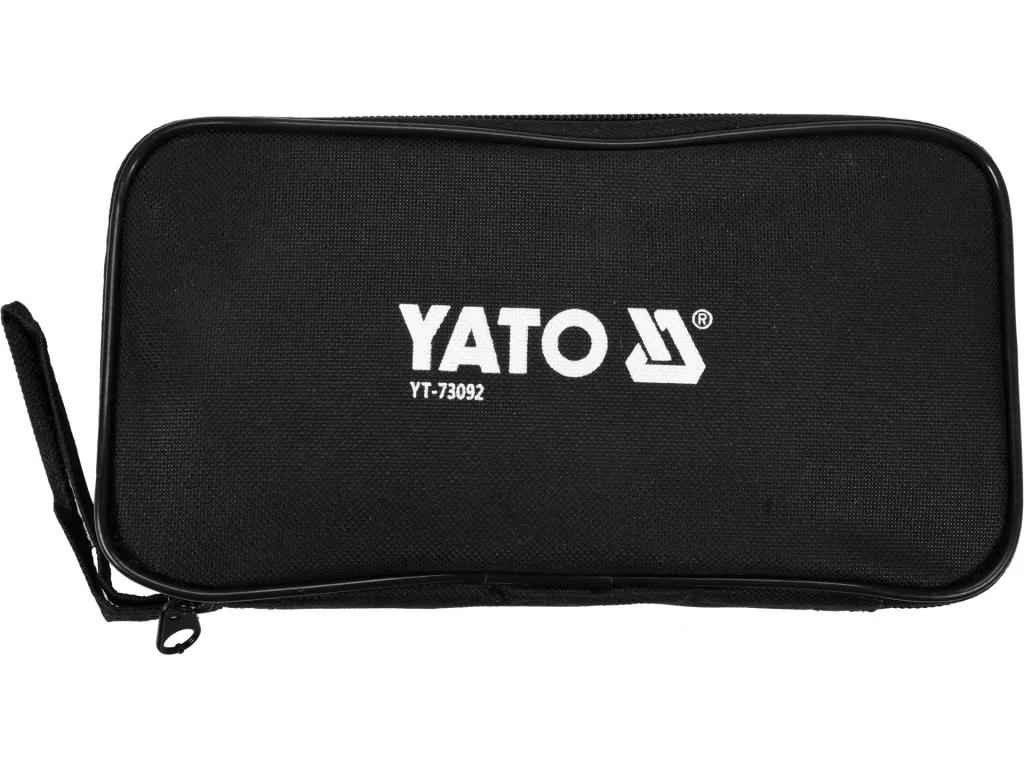

mérőszondák és fedél mellékelve
túlterhelés elleni védelemmel ellátott kivitel
a mérő automatikus leállítása 15 perc inaktivitás után
lemerült akkumulátor jelző
tápellátás: két 1,5 V-os (AAA) elem
VIGYÁZAT
Az árammérés szorítómérőkkel csak egyetlen magon, egyetlen vezetéken történik. Ha egy többeres kábelt egyetlen mag kihúzása nélkül rögzít, az hibás eredményt vagy nulla áramot mutat.
