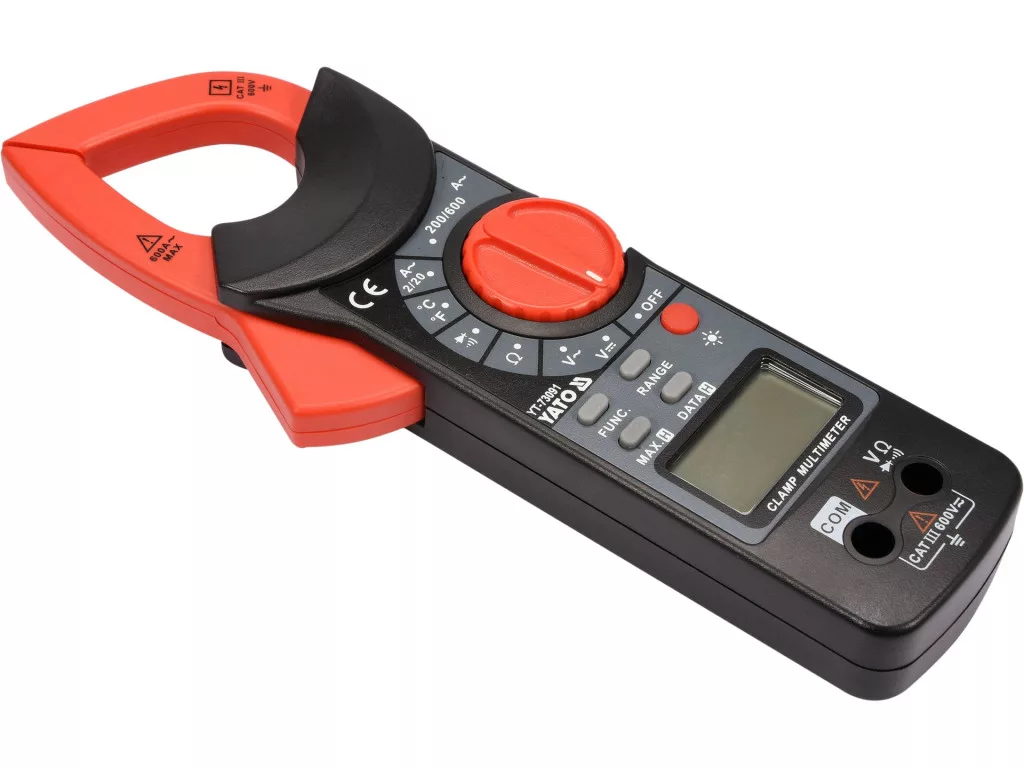

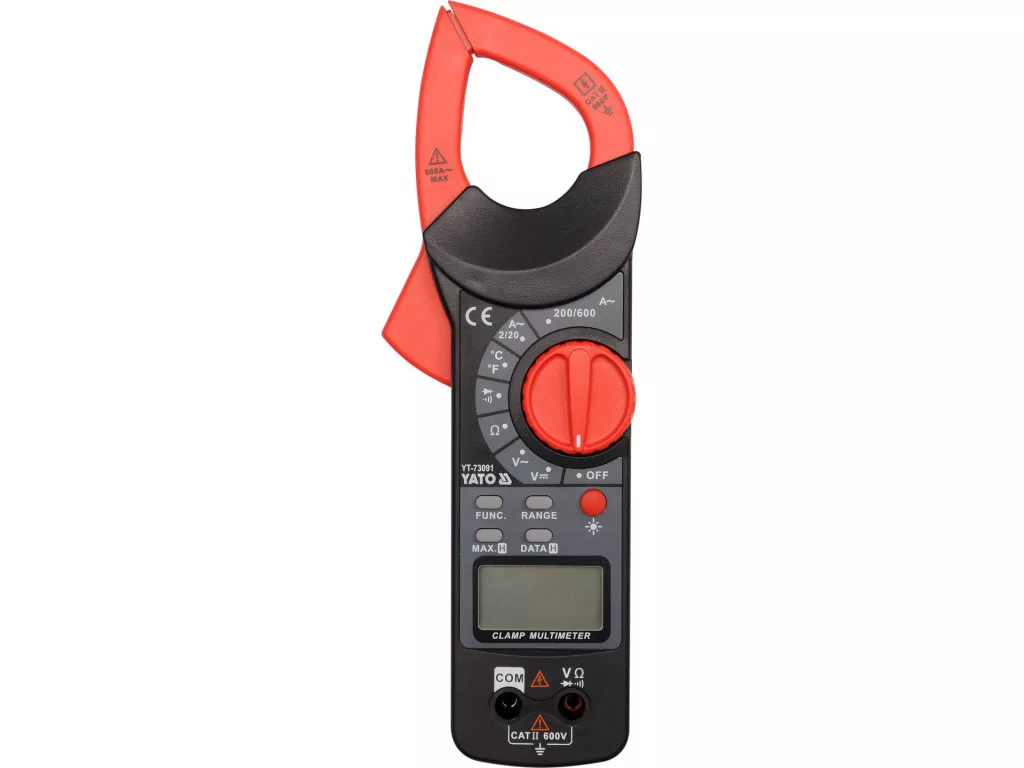

YATO Digitális lakatfogó (YT-73091)

Az YT-73091 univerzális bilincsmérő a legtöbb jelzés automatikus tartományával lehetővé teszi az alapvető elektromos mérések elvégzését. A mérőműszer mérőcsipesszel van felszerelve, amely lehetővé teszi a váltakozó áram mérését egyetlen vezetékben induktív módszerrel. A mérés az áramkör leválasztása vagy az áramforrásról való leválasztása nélkül történik, és sokkal nagyobb áram mérését teszi lehetővé, mint a hagyományos elektromos mérőkkel.



Alapvető mérések:

Váltakozó áramú feszültség mérése: 0-600 V

Egyenfeszültségmérés: EGYENÁRAM 0-600 V

váltakozó áram mérése: 0-600 A

ellenállásmérés: 0-20 MΩ

diódateszt:IF 1mA,UR 1,48 V

áramkör folytonossági teszt: 0-120 Ω



További mérések:

Hőmérsékletmérés: -20 és 1000 °C között



Mérési pontosságok:



Példa a pontosság meghatározására a váltakozó áramú mérésnél. Számítás a mérési eredményre: 30 A

Az YT-73091 mérőműszer mérési pontossága ebben a tartományban : ±(2,5% + 5), felbontás 0,1 A

a mérési hiba képletének kiszámítása: (mérési eredmény x 2,5%) + 5 x felbontás

számítás: (30 x 2,5%) + 5 x 0,1 = 0,75 + 0,5 = 1,25 A



A mérési hibát is tartalmazó eredmény 30 A jelzésére = 30 ± 1,25 A*.

Az eredmény a mérési hibával együtt a váltakozó feszültség kijelzéséhez: 235 V = 235 ± 8,525 V*

eredmény a mérési hibával együtt az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,106 V



Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a használati utasításban található.



*Az YT-73091 mérő nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség és áram valódi effektív értéke helyes szinuszos hullámforma esetén.



Beépített funkciók:

AUTO - automatikus mérési tartománybeállítás. Ha ismeretlen értékeket mér egy olyan mérőműszerrel, amelynek a mérési tartománya a gomb segítségével manuálisan állítható, a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig kell egymás után elvégezni - különben a készülék károsodását kockáztatja. Ezzel szemben az AUTO funkcióval rendelkező multiméter esetében elegendő egyetlen mérést végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérőműszer alapértelmezés szerint AUTO üzemmódban indul

RANGE - a mérési tartomány manuális módosítása. Hasznos funkció, ha sok azonos, ismert értékű alkatrészt, pl. egy sor ellenállást ellenőriz. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét

FUNC. - a mérési mód váltása, pl. hőmérsékletmérésről °C-ról °F-ra, diódavizsgálatról áramkör folytonossági vizsgálatra való átváltás.

DATA HOLD - az aktuálisan mért érték megtartása a kijelzőn

MAX HOLD - a maximális mérési érték megtartása a kijelzőn.



További információk:

LCD kijelző, maximálisan megjelenített eredmény: 1999

a képernyő háttérvilágítása

hangjelzés az áramkör folytonosságának vizsgálatakor 50 Ω alatti ellenállás esetén

lehetőség a dióda- és folytonossági tesztek külön-külön történő bekapcsolására

a bilincsek 37 mm-ig nyílnak, és lehetővé teszik egyetlen, legfeljebb 37 mm átmérőjű vezeték mérését

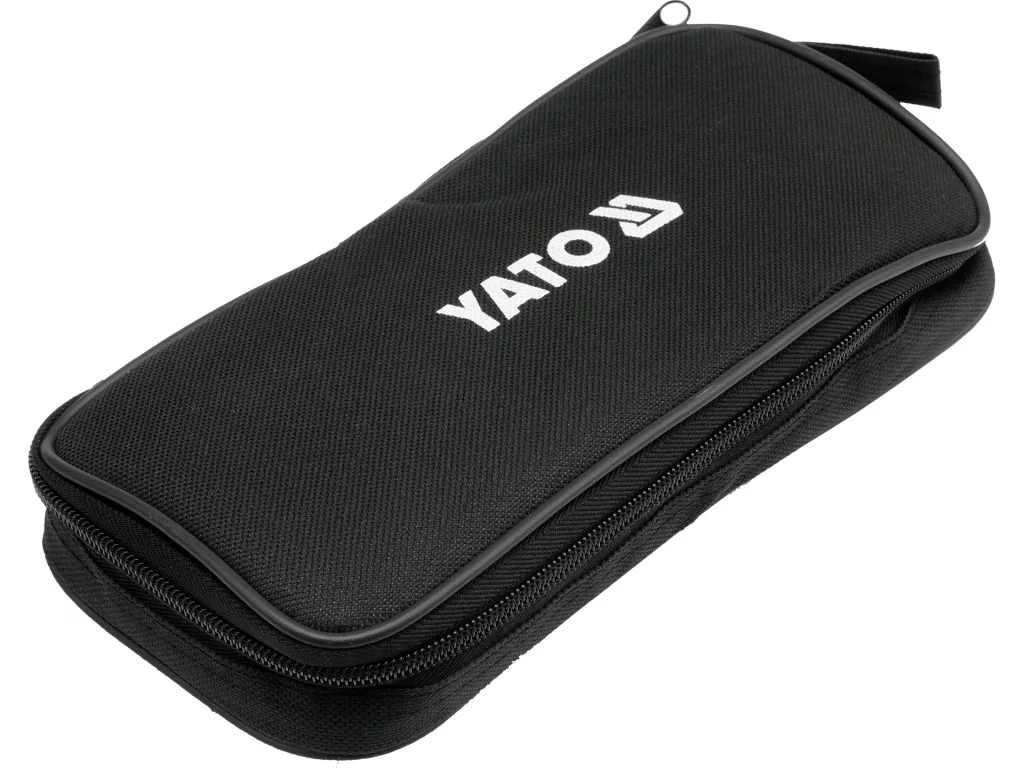

a mérőszondák és a hordtáska tartozék

túlterhelés elleni védelemmel ellátott konstrukció

a mérő automatikus kikapcsolása

alacsony töltöttségi szint jelzése

tápellátás: két 1,5 V-os (AAA) elemmel



Vigyázat!
