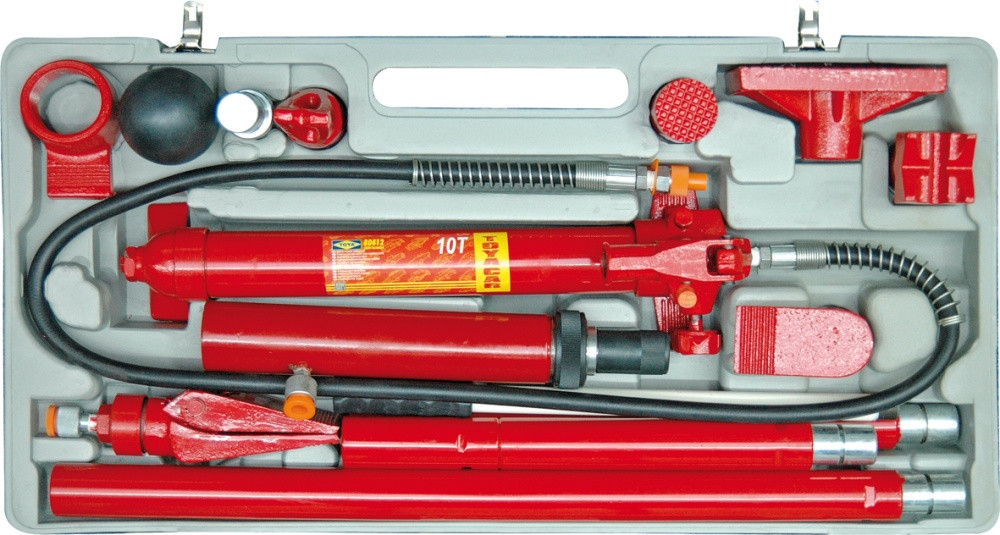

VOREL Hidraulikus bontó készlet 10T (80412)

10t hidraulikus szórófej műanyag doboz



A hidraulikus szóróművet műhelymunkákhoz tervezték, összeszerelési és lemezmunkákhoz, jelentős statikus erőt igénylő munkákhoz használható .





A készüléket a következőkhöz tervezték:

a emeléséhez.

nyújtás

szétterítés

hajlítás

kiegyenesítés

húzás





Műszaki adatok:

Szállítótáskában elhelyezett készlet

súly [kg] - 35,4

üzemi nyomás [bar] - 620

csatlakozómenetek mérete ["] - 13/16-20 UNEF

maximális terhelés [ezer kg] - 10

dugattyú löket [mm] - 150





A hidraulikus rendszer összeszerelése és használata:

Csatlakoztassa a szivattyútömlőt a hengercsatlakozóhoz a csatlakozóanya menetre csavarásával. Győződjön meg arról, hogy az anya megfelelően meg van-e húzva

Zárja el a leeresztőszelepet az óramutató járásával megegyező irányba történő elfordítással

Hozzon létre nyomást a szivattyúban a szivattyúkar felfelé és lefelé történő mozgatásával. Néhány mozdulat után a henger működésbe lép

A szivattyúban lévő nyomás megszüntetéséhez fordítsa a szelepet az óramutató járásával ellentétes irányba

A leeresztőszelep kinyitásakor a működtető automatikusan elkezd visszatérni nyugalmi helyzetébe. Ne szerelje szét a nyomás alatt álló hidraulikarendszert.

A szivattyú bármilyen helyzetben használható, függőleges és vízszintes helyzetben egyaránt. A szivattyú függőleges helyzetében a tömlővel ellátott végnek mindig lefelé kell mutatnia





Az olajszint ellenőrzése:

A szivattyú olajszintjének ellenőrzéséhez helyezze a szivattyút függőleges helyzetbe úgy, hogy a tömlő vége lefelé mutasson.

nyissa ki a leeresztőszelepet

csavarja ki a légtelenítő szelepet, vegye ki az olajszintmérő rudat, és olvassa le az olajszintet.

szükség esetén korrigálja az olajszintet úgy, hogy az olaj a mérőpálca teljes sík felületét befedje.





A készüléket gyárilag hidraulikaolajjal töltötték fel.



Csak a megfelelő típusú olajat használja.



Ajánlott az L-HL-46 jelű HYDROL hidraulikaolaj használata.





Aszivattyú légtelenítése:

a szivattyú hidraulikarendszerének légtelenítéséhez helyezze a szivattyút függőleges helyzetbe, a tömlővel lefelé fordítva.

nyissa ki a leeresztőszelepet

nyissa ki a légtelenítő szelepet, és vegye ki az olajszintjelző rudat.

végezzen több teljes mozdulatot a szivattyúkarral

zárja be a leeresztőszelepet, szerelje be az olajszintjelzőt, és zárja be a légtelenítőszelepet.• a emeléséhez.
• nyújtás
• szétterítés
• hajlítás
• kiegyenesítés
• húzás
