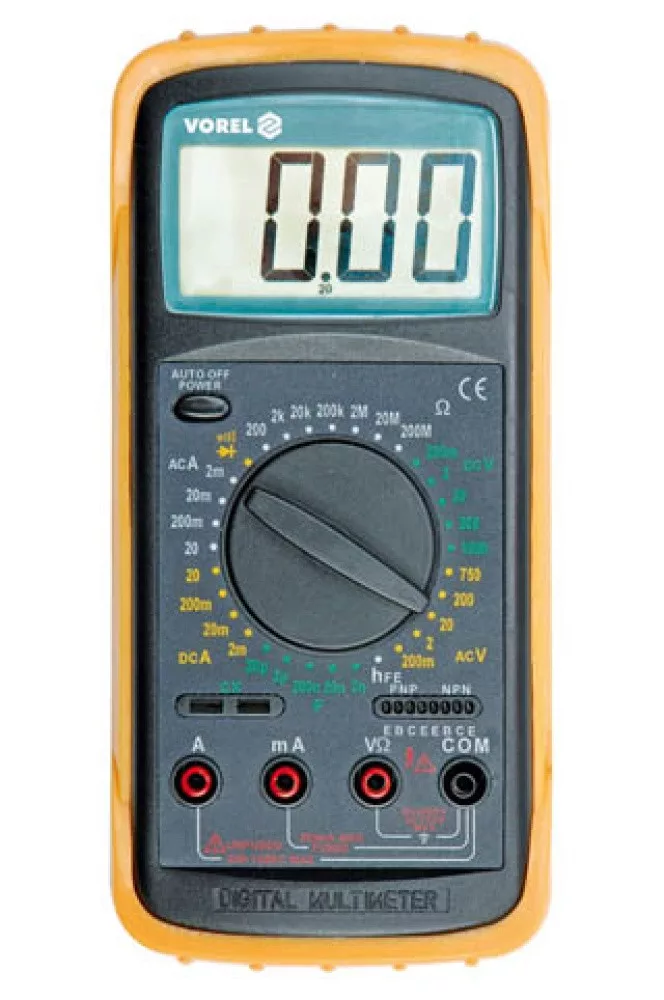

A 81783-as univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mechanikai sérülések elleni további védelmet az úgynevezett holster - azaz a készülék házára feszített gumiburkolat - biztosítja.
Alapmérések:
Váltakozó áramú feszültség mérése: 0-600 V
Egyenfeszültségmérés: EGYENÁRAM 0-600 V
váltakozó áram mérése: 0-10 A
egyenáramú mérés: 0-10 A
ellenállásmérés: 0-200 MΩ
diódateszt:IF 1 mA,UR 2,8 V
áramkör folytonossági teszt: 0-30 Ω
További mérések:
0-20 μF
hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
A 81783-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 5), felbontás 1 V
A mérési hiba képletének kiszámítása: (mérési eredmény x 1,2%) + 5 x felbontás
számítás: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82 V
Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 7,82 V*.
Az egyenfeszültség mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08
eredmény a mérési hibával együtt a váltakozó áramú mérés jelzésére: 8A = 8 ± 0,26 A*
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.
*A 81783-as mérőműszer nem rendelkezik valódi effektív érték mérési funkcióval, ezért a fenti eredmény csak a váltakozó feszültség valódi effektív értéke helyes szinuszos hullámforma esetén.
Beépített funkciók:
DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.
További információk:
LCD kijelző, maximálisan megjelenített eredmény: 1999
hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállás esetén
automatikus átkapcsolás a diódavizsgálatról a folytonossági vizsgálatra az áramkör 30 Ω alatti ellenállásánál (a mérőműszert nem lehet csak diódavizsgálatra beállítani).
mellékelt mérőszondák
túlterhelés elleni védelemmel ellátott konstrukció
ABS ház + ún. holster, azaz a mérőműszert a mechanikai sérülésektől védő gumiburkolat
a mérő automatikus kikapcsolása
alacsony töltöttségi szint jelzése
tápellátás: 9 V-os (6F22) elem
Vigyázat!
Ismeretlen értékek mérése esetén a tárcsával kézi tartományváltással rendelkező mérőműszerrel a méréseket a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után kell elvégezni - ellenkező esetben fennáll a készülék károsodásának veszélye.• Váltakozó áramú feszültség mérése: 0-600 V
