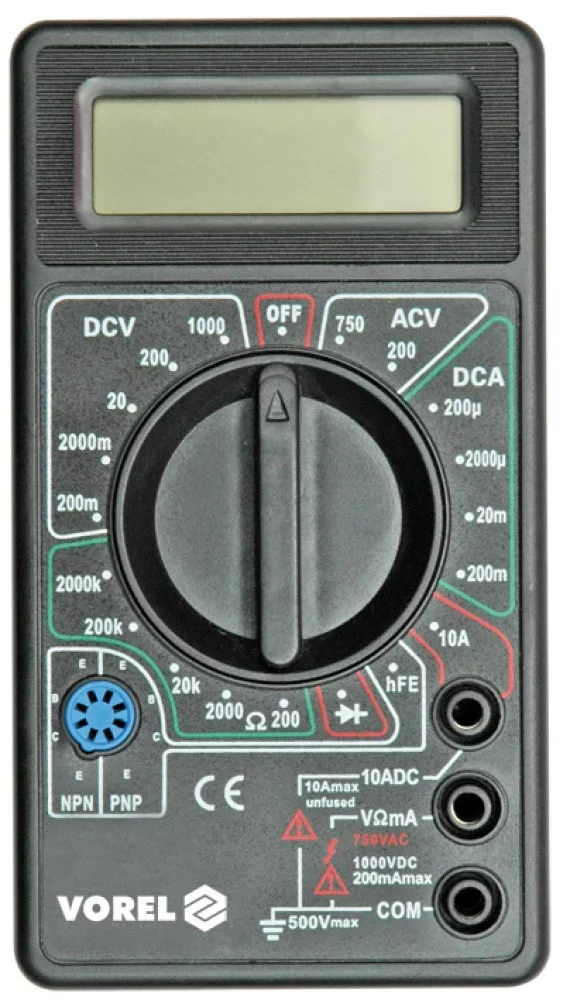

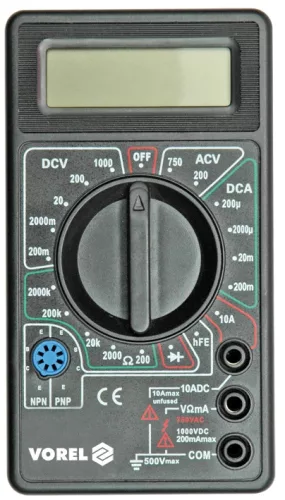

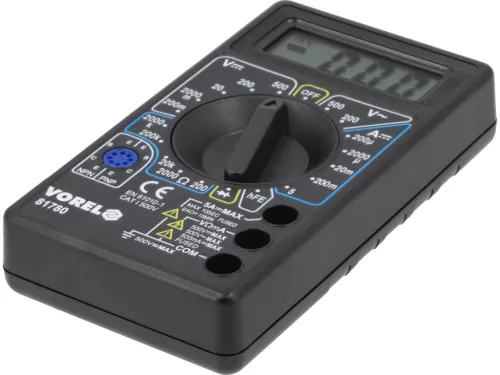

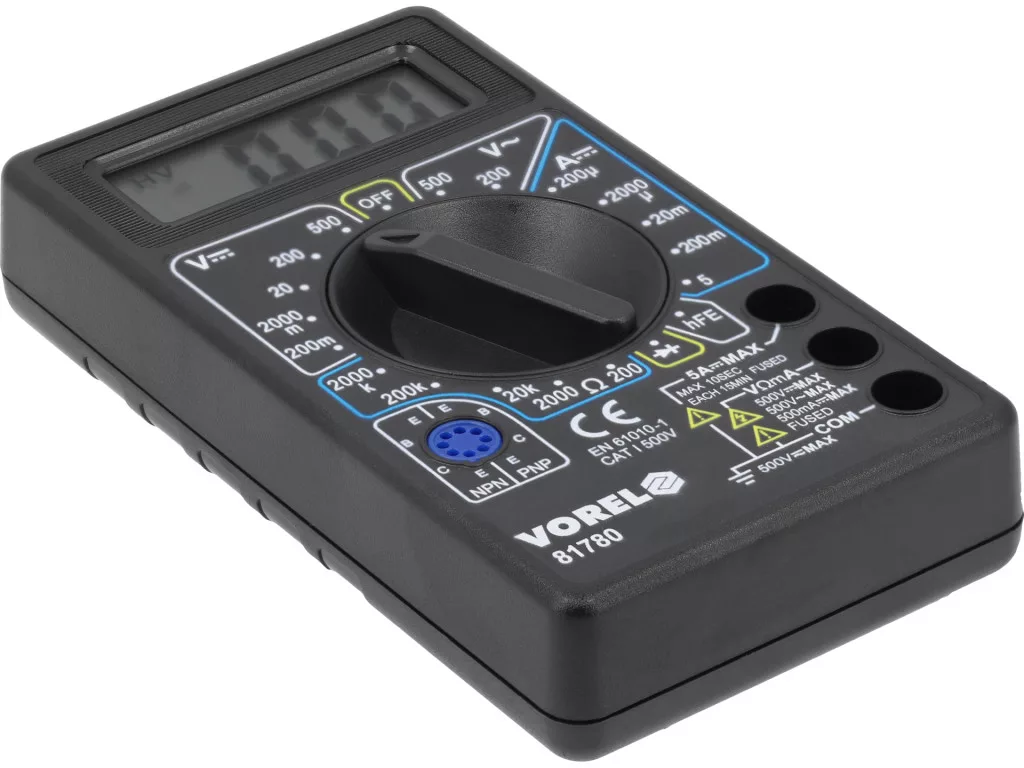

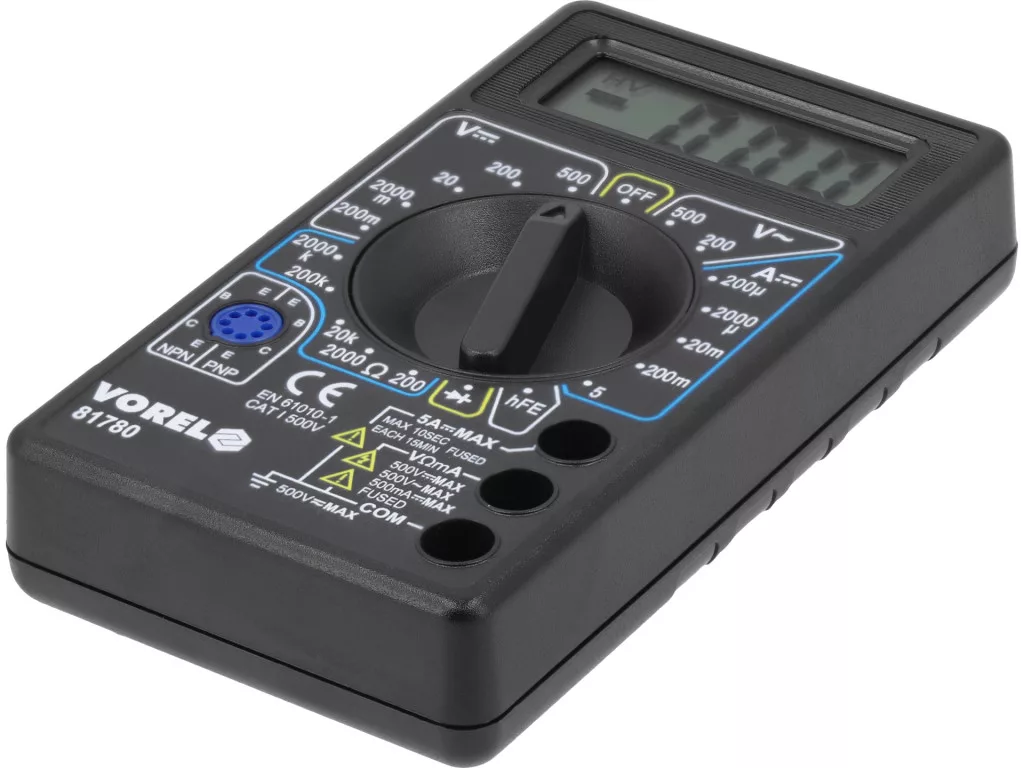

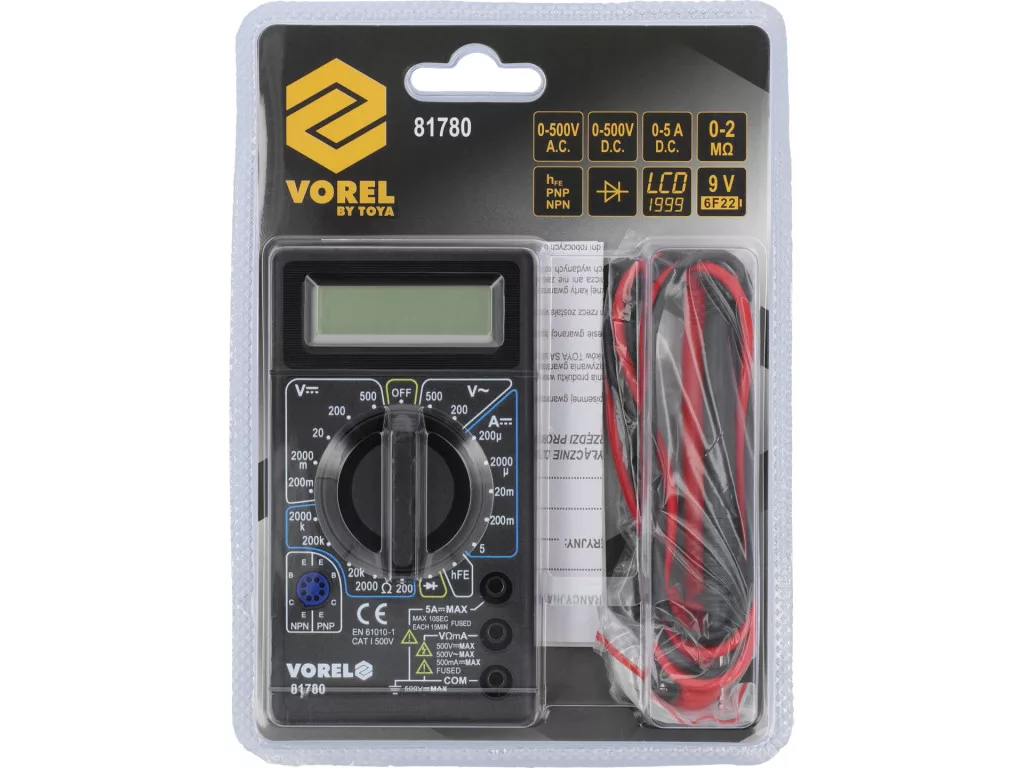

A 81780-as univerzális mérőműszer kézi mérési tartományokkal lehetővé teszi az alapvető elektromos mérések elvégzését.
Alapvető mérések:
Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-500 V
Egyenáramú feszültségmérés: EGYENÁRAM 0-500 V
Egyenáram mérése: 0-5 A
ellenállásmérés: 0-2 MΩ
diódateszt:IF 1 mA,UR 1,5 V
További mérések:
hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
A 81780-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(1,2% + 10), felbontás 1 V
a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
számítás: (235 x 1,2%) + 10 x 1 = 2,82 + 10 = 12,82 V
Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 12,82 V*.
A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,08 V
A mérés felbontását és pontosságát tartalmazó táblázatot lásd a kezelési útmutatóban.
*A 81780-as mérőműszer nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak érvényes szinuszhullám esetén tényszerűen helyes.
További információk:
LCD kijelző, maximálisan megjelenített eredmény: 1999

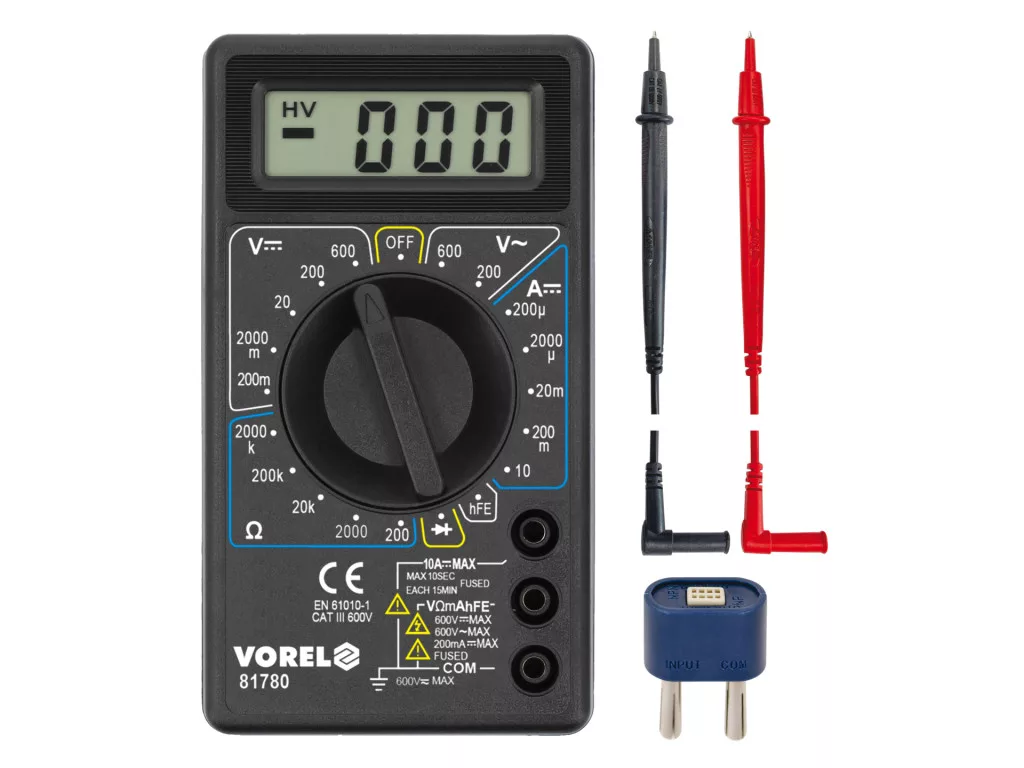

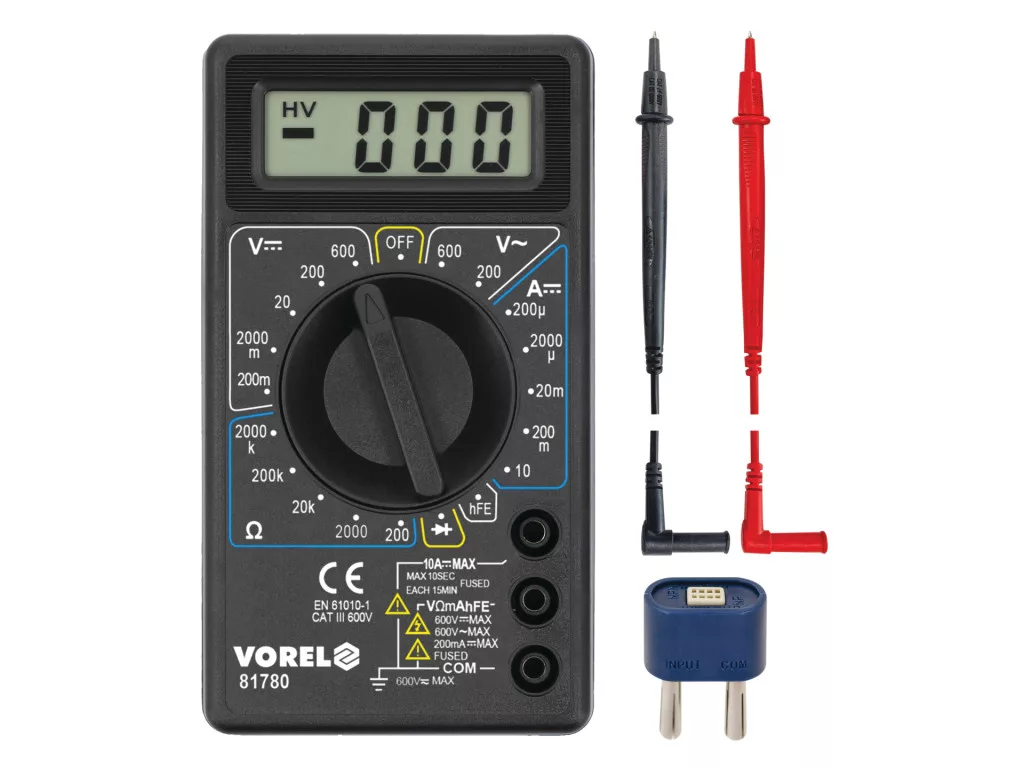

mellékelt mérőszondák
túlterhelés elleni védelemmel ellátott konstrukció
műanyag ház
alacsony töltöttségi szint jelző
tápellátás: 9 V-os elem (6F22)
Vigyázat!
Ismeretlen értékek mérésekor a tárcsa segítségével manuális tartományváltással rendelkező mérőműszerrel a legnagyobb tartománytól a legpontosabb eredményt adó tartományig egymás után végezze a méréseket - ellenkező esetben a műszer károsodását kockáztatja.• Váltakozó áramú feszültség mérése: V: VÁLTAKOZÓ ÁRAM 0-500 V
