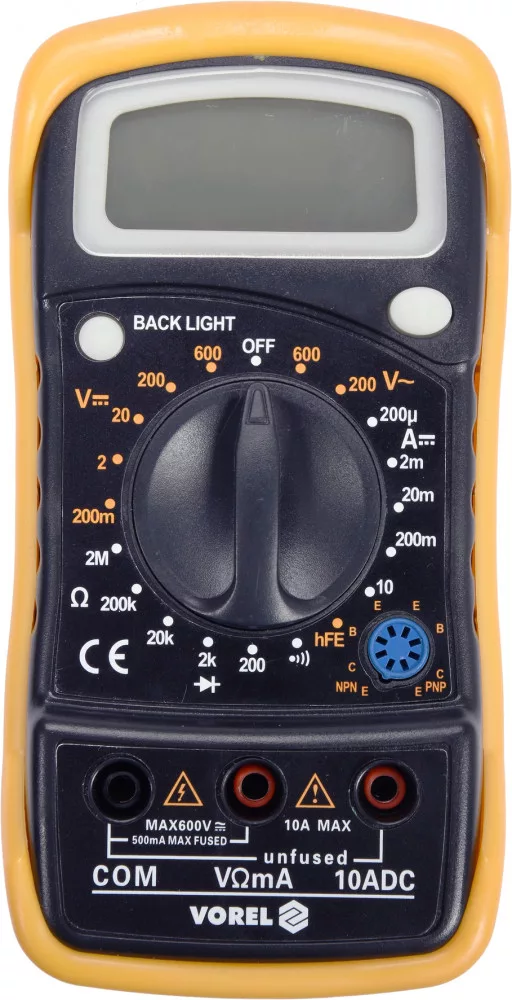

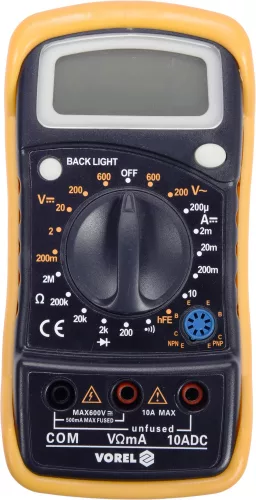

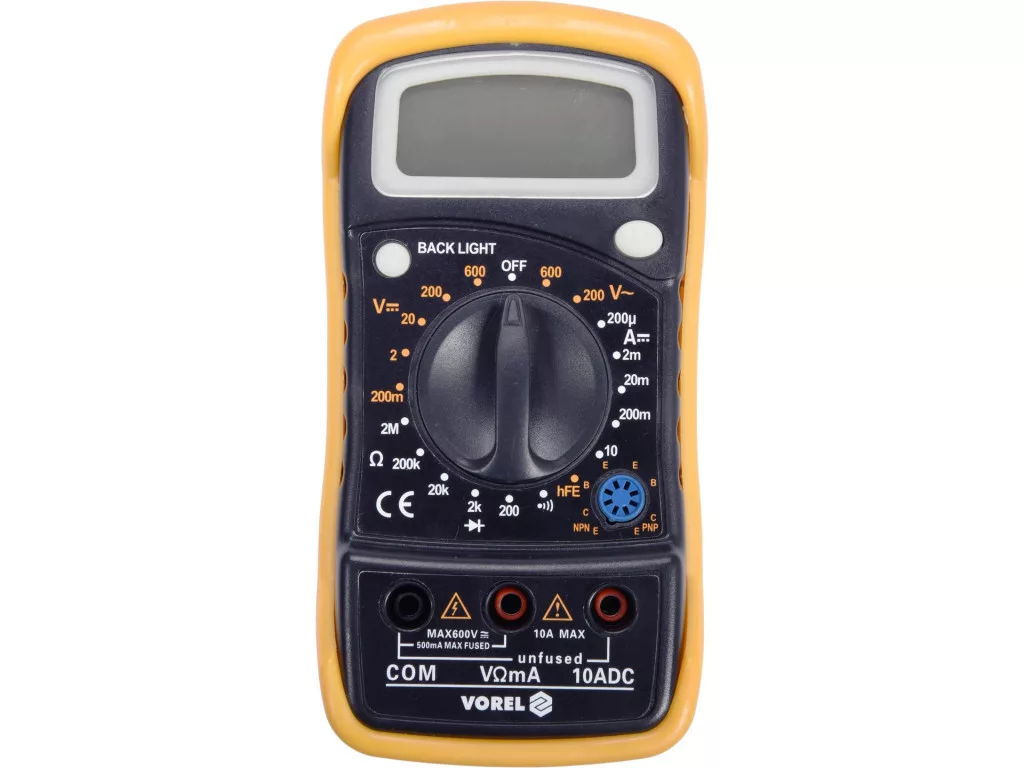

A 81773 univerzális mérőműszer az egyes mérések kézi tartományával lehetővé teszi az alapvető és haladó elektromos mérések elvégzését. A mechanikai sérülések elleni további védelmet az úgynevezett holster - azaz a készülék házára feszített gumiburkolat - biztosítja.
Alapmérések:
Váltakozó áramú feszültség mérése: 0-600 V
Egyenfeszültségmérés: EGYENÁRAM 0-600 V
Egyenáram mérése: 0-10 A
ellenállásmérés: 0-2 MΩ
diódateszt:IF 1 mA,UR 1,5 V
áramkör folytonossági teszt: 0-100 Ω
További mérések:
hFe tranzisztor teszt: 0-1000, beépített mérőaljzat
Mérési pontosságok:
Példa a pontosság meghatározására váltakozó feszültségmérés esetén. Számítás a mérési eredményhez: 235 V
A 81773-as mérőműszer mérési pontossága ebben a tartományban a következő: ±(2% + 10), felbontás 1 V
a mérési hiba képletének kiszámítása: (mérési eredmény x 2%) + 10 x felbontás
számítás: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7 V
Eredmény a mérési hibával együtt a 235 V jelzéshez = 235 ± 14,7 V*.
A mérési hibát is tartalmazó eredmény az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0,146 V
Az adott méréshez tartozó felbontást és pontosságot tartalmazó táblázat a kezelési útmutatóban található.
*A 81773-as mérő nem rendelkezik valódi effektívérték-mérési funkcióval, ezért a fenti eredmény csak valódi szinuszhullám esetén tényszerűen helyes.
Beépített funkciók:
DATA HOLD - megtartja az aktuálisan mért értéket a kijelzőn.
További információk:
LCD kijelző, maximálisan megjelenített eredmény: 1999

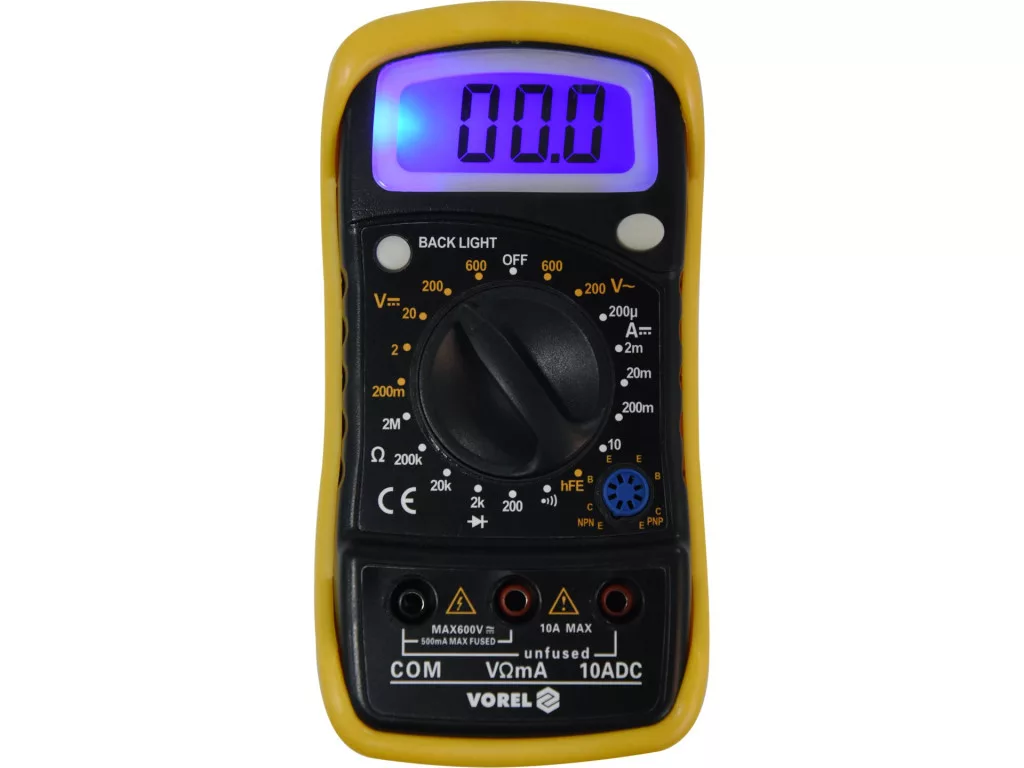

a képernyő háttérvilágítása
hangjelzés a folytonossági vizsgálatban 30 Ω alatti ellenállások esetén

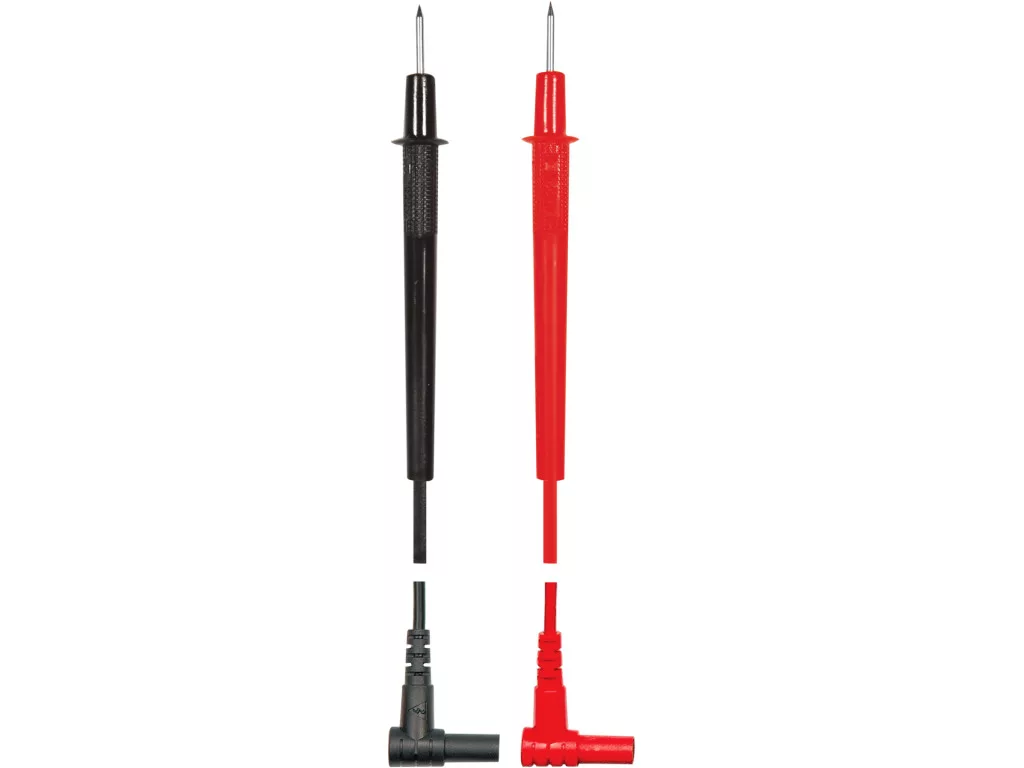

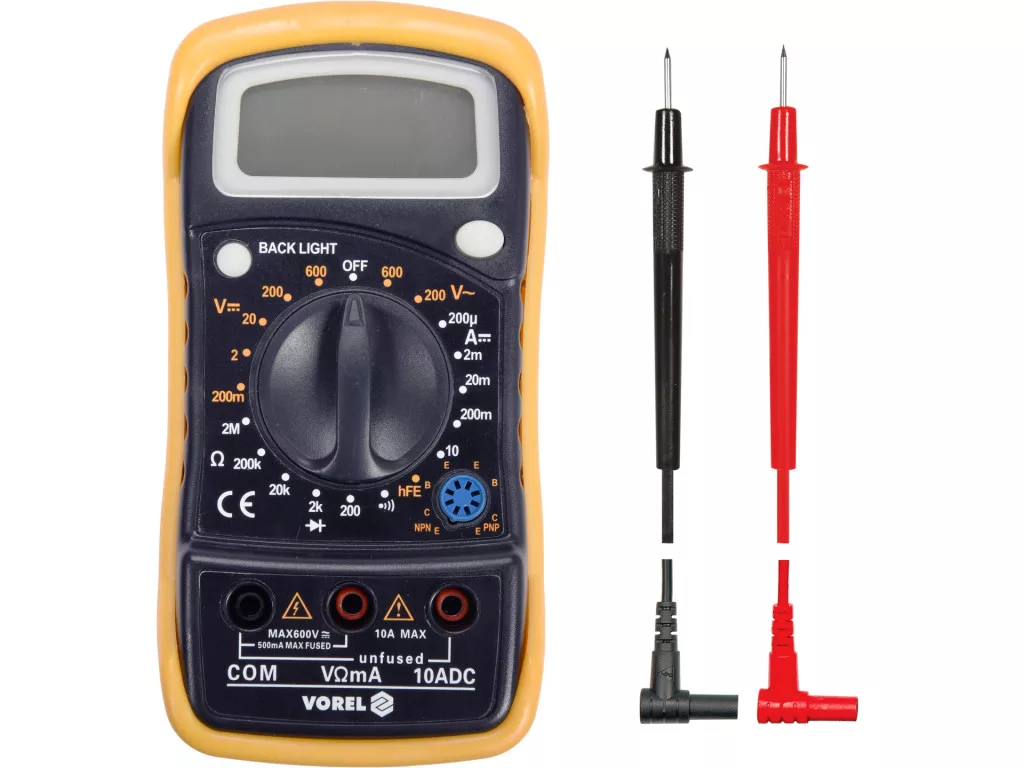

mérőszondák mellékelve
túlterhelés elleni védelemmel ellátott szerkezet, 10 A mérőaljzat biztosíték nélkül

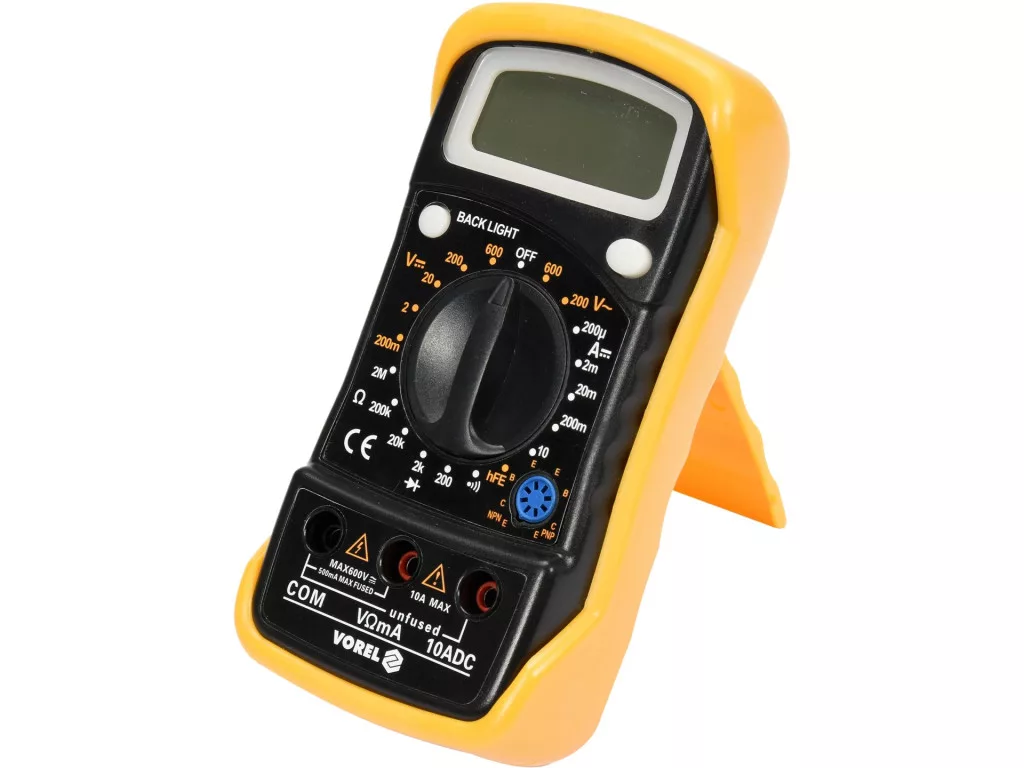

ABS műanyagból készült ház + úgynevezett tok, azaz a mérőműszert a mechanikai sérülések ellen védő gumiborítás
alacsony töltöttségi szint jelzése
tápellátás: 9 V-os (6F22) akkumulátor
Vigyázat!
Ismeretlen értékek mérése esetén egy olyan mérőműszerrel, amelynek tartományváltása kézzel, a gomb segítségével történik, a méréseket egymás után kell elvégezni a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - ellenkező esetben fennáll a készülék károsodásának veszélye.• Váltakozó áramú feszültség mérése: 0-600 V
