JBM Napelem tartószerkezet kerámia cserepes tetőhöz, 18 panelhez, 6 modul (15447)

Kerámia cserepes tetőn kialakított, több paneles napelemes rendszer mechanikai rögzítéséhez használható komplett tetőszerkezet. A készlet 6 különálló tartómodulból áll, amelyek mindegyike 3 napelem elhelyezésére készült, így a teljes rendszer összesen legfeljebb 18 napelem telepítéséhez biztosít szerkezeti alapot.

A modulok horganyzott acélból készülnek, ezért tartós kültéri használatra és az időjárási hatásoknak kitett tetőszerelésre alkalmasak. Egy tartómodul befoglaló mérete 3600 × 1300 mm. A rendszer a kerámia cserepes tetőkhöz szükséges tartóelemeket és a szerkezet összeállításához szükséges alkatrészeket egy készletben biztosítja.

Miért érdemes ezt a modellt választania?
Akár 18 napelem telepítéséhez: a 6 modulból álló rendszer modulonként 3, összesen legfeljebb 18 napelem elhelyezésére készült.
Kerámia cserepes tetőhöz tervezve: a tartószerkezet rendeltetése napelemek rögzítése kerámia tetőcserepes fedésen.
Moduláris rendszer: a 6 különálló szerkezeti egység áttekinthetőbb tervezést és több panelből álló napelemes rendszer kialakítását teszi lehetővé.
3600 × 1300 mm-es modulméret: minden tartómodul nagy felületű, hárompaneles szerkezeti egységet képez.
Horganyzott acél alapanyag: a cinkbevonat segíti az acélszerkezet korrózióval és kültéri környezeti hatásokkal szembeni védelmét.
40 m/s megadott szélállóság: a szerkezetet kedvezőtlen szélterhelés figyelembevételével tervezték.
Komplett szerkezeti készlet: tartalmazza a tartómodulok összeállításához és telepítéséhez szükséges szerkezeti elemeket.
Nagyobb napelemes rendszerekhez: családi házak, gazdasági épületek, műhelyek és más kerámia cserepes tetővel rendelkező épületek többpaneles rendszerének kialakításához használható, amennyiben a tetőszerkezet és a napelemek méretei megfelelnek.

Főbb műszaki adatok
Terméktípus: napelem-tartószerkezet
Telepítési felület: kerámia cserepes tető
Tartómodulok száma: 6 db
Napelemek száma modulonként: legfeljebb 3 db
Teljes panelkapacitás: legfeljebb 18 db
Egy tartómodul befoglaló mérete: 3600 × 1300 mm
Anyag: horganyzott acél
Megadott szélállóság: 40 m/s
Felhasználás: tetőre szerelt napelemes rendszer mechanikai tartószerkezetének kialakítása

Szerkezeti kialakítás

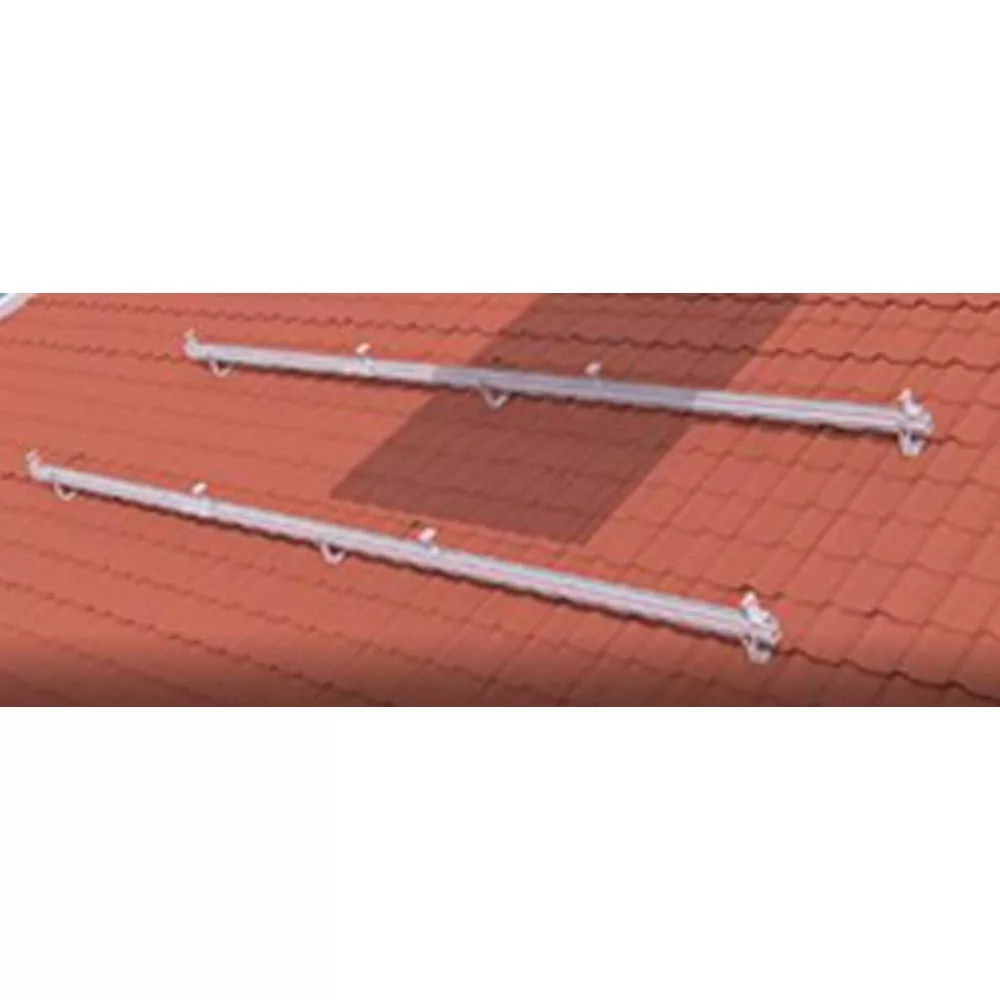

A rendszer minden modulja két vízszintes tartósínből és a kerámia cserepes tetőhöz kialakított rögzítési pontokból álló szerkezeti egységet képez. Egy modul három egymás mellé helyezett napelem megtartására készült. A hat modul különálló egységként helyezhető el a tetőfelületen, a konkrét kiosztást azonban minden esetben a tető mérete, a szarufák elhelyezkedése, a napelemek befoglaló mérete és a statikai terv alapján kell meghatározni.

Készlet tartalma
6 db, egyenként 3 napelemhez kialakított tartómodul
A tartómodulok összeállításához szükséges szerkezeti elemek
A napelemek szerkezeti rögzítéséhez szükséges, készlethez tartozó szerelvények

A hivatalos dokumentáció nem közöl tételes, darabszám szerinti alkatrészjegyzéket, ezért a sínek, kampók, bilincsek, csavarok és egyéb rögzítőelemek pontos mennyiségét átvételkor ellenőrizni kell.

Kompatibilitás
A rendszer kerámia cserepes tetőfedéshez készült. Megrendelés előtt ellenőrizni kell:
a felszerelni kívánt napelemek hosszát, szélességét és keretvastagságát;
a modulonként tervezett három panel tényleges elhelyezhetőségét;
a tető hajlásszögét és rendelkezésre álló felületét;
a szarufák, lécezés és egyéb teherhordó elemek helyzetét;
a tetőfedő cserepek profilját és állapotát;
a tetőszerkezet statikai teherbírását;
a helyi szél- és hóterhelési követelményeket.

A 3600 × 1300 mm-es érték a tartómodul befoglaló mérete, nem pedig automatikusan kompatibilis napelemméret. A napelemek tényleges illeszkedését külön méretezéssel kell ellenőrizni.

Fontos tervezési tudnivaló
A 6 modulból álló készlet elméleti kapacitása 18 napelem, de ez nem jelenti azt, hogy bármely napelemméret vagy bármely kerámia cserepes tető automatikusan kompatibilis vele. A végleges panelkiosztást a napelemek mérete, a tetősík hasznos területe, a tető áttörései, a szükséges széltávolságok, a rögzítési pontok és a teherhordó tetőszerkezet alapján kell megtervezni.

Fontos használati tudnivaló
A telepítés megkezdése előtt statikailag ellenőrizni kell a tetőszerkezet teherbírását és műszaki állapotát. A tartóelemeket nem kizárólag a tetőcseréphez, hanem az épület megfelelő teherhordó szerkezeti pontjaihoz kell rögzíteni. A cserepek nem vehetik át a napelemek, a tartószerkezet, a szél vagy a hó terhelését.

A szerelést napelemes tartószerkezetek telepítésében jártas szakembernek kell elvégeznie. Gondoskodni kell a tető vízzárásának megőrzéséről, a rögzítési pontok megfelelő kialakításáról, a szerkezet egyenes és feszültségmentes összeállításáról, valamint a gyártói nyomatékelőírások betartásáról.

Tetőn végzett munka során megfelelő zuhanásvédelmet, biztonságos feljutást és az időjárási körülményekhez igazodó munkaszervezést kell alkalmazni. Erős szélben, csapadékos, jeges vagy nedves tetőfelületen a telepítés nem végezhető biztonságosan.

A napelemek felszerelése előtt ellenőrizni kell az összes kötőelem meghúzását, a sínek párhuzamosságát, a rögzítési pontok stabilitását és azt, hogy a szerkezet sehol nem terheli közvetlenül vagy pontszerűen a kerámia cserepeket.
